ESP32/ESP8266 Веб-сервер: Управление выходами с таймером

В этом руководстве вы создадите веб-сервер для управления выходами ESP32 или ESP8266 NodeMCU с помощью импульса, используя Arduino IDE. Длительность импульса («таймер») можно настраивать с помощью слайдера на веб-странице. Когда вы нажимаете кнопку ON, ESP устанавливает состояние выхода в HIGH на количество секунд, заданное слайдером. Это может быть особенно полезно для управления устройствами, которым требуется сигнал HIGH на заданное количество секунд для срабатывания.

ESP32 ESP8266 NodeMCU Веб-сервер: Управление выходами с таймером используя Arduino IDE

Платы ESP32/ESP8266 будут программироваться с использованием Arduino IDE. Убедитесь, что у вас установлены эти платы:

Обзор проекта 

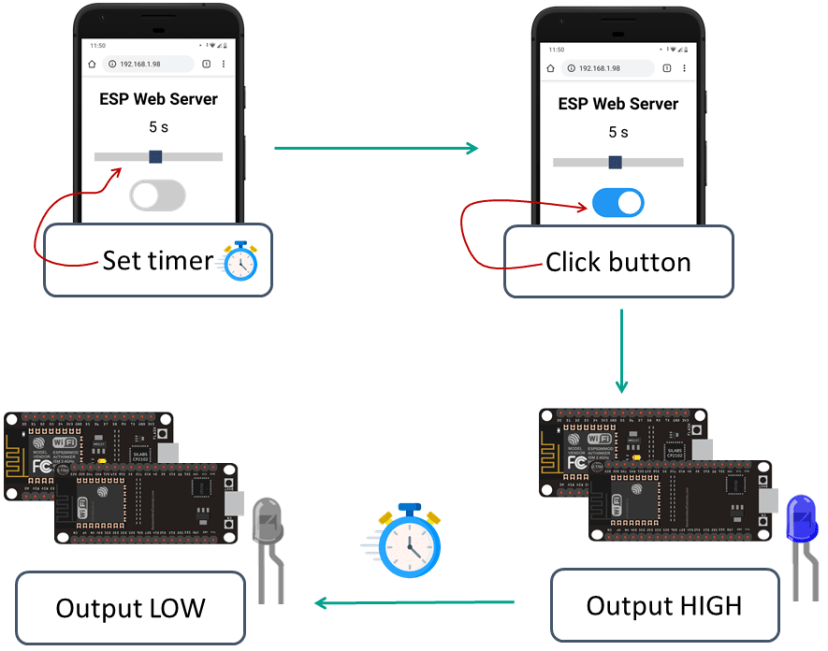

На следующем изображении показан обзор работы данного проекта.

ESP32/ESP8266 размещает веб-сервер, который позволяет управлять выходом с помощью импульса;
Веб-сервер содержит слайдер, позволяющий задать длительность импульса (сколько секунд выход должен быть в состоянии HIGH);
Есть кнопка ON/OFF. Установите её в ON, чтобы отправить импульс. После этого вы увидите обратный отсчёт таймера на протяжении длительности импульса;
Когда таймер завершается, выход устанавливается в LOW, а кнопка на веб-сервере возвращается в состояние OFF;
Этот веб-сервер может быть полезен для управления устройствами, которым нужен импульс для активации, например, открыватели гаражных ворот.

Установка библиотек – Асинхронный веб-сервер 

Для создания веб-сервера вам необходимо установить следующие библиотеки:

ESP32: установите библиотеки ESPAsyncWebServer и AsyncTCP (от ESP32Async).
ESP8266: установите библиотеки ESPAsyncWebServer и ESPAsyncTCP (от ESP32Async).

Вы можете установить эти библиотеки через Менеджер библиотек Arduino IDE. Перейдите в Sketch > Include Library > Manage Libraries и найдите нужные библиотеки по имени.

Код 

Скопируйте следующий код в вашу Arduino IDE.

/*********
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete project details at https://RandomNerdTutorials.com/esp32-esp8266-web-server-timer-pulse/
  The above copyright notice and this permission notice shall be included in all
  copies or substantial portions of the Software.
*********/

// Import required libraries
#ifdef ESP32
  #include <WiFi.h>
  #include <AsyncTCP.h>
#else
  #include <ESP8266WiFi.h>
  #include <ESPAsyncTCP.h>
#endif
#include <ESPAsyncWebServer.h>

// Replace with your network credentials
const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

const char* PARAM_INPUT_1 = "state";
const char* PARAM_INPUT_2 = "value";

const int output = 2;

String timerSliderValue = "10";

// Create AsyncWebServer object on port 80
AsyncWebServer server(80);

const char index_html[] PROGMEM = R"rawliteral(
<!DOCTYPE HTML><html>
<head>
  <meta name="viewport" content="width=device-width, initial-scale=1">
  <title>ESP Web Server</title>
  <style>
    html {font-family: Arial; display: inline-block; text-align: center;}
    h2 {font-size: 2.4rem;}
    p {font-size: 2.2rem;}
    body {max-width: 600px; margin:0px auto; padding-bottom: 25px;}
    .switch {position: relative; display: inline-block; width: 120px; height: 68px}
    .switch input {display: none}
    .slider {position: absolute; top: 0; left: 0; right: 0; bottom: 0;
      background-color: #ccc; border-radius: 34px}
    .slider:before {position: absolute; content: ""; height: 52px; width: 52px;
      left: 8px; bottom: 8px; background-color: #fff; -webkit-transition: .4s;
      transition: .4s; border-radius: 68px}
    input:checked+.slider {background-color: #2196F3}
    input:checked+.slider:before {-webkit-transform: translateX(52px);
      -ms-transform: translateX(52px); transform: translateX(52px)}
    .slider2 { -webkit-appearance: none; margin: 14px; width: 300px;
      height: 20px; background: #ccc;
      outline: none; -webkit-transition: .2s; transition: opacity .2s;}
    .slider2::-webkit-slider-thumb {-webkit-appearance: none; appearance: none;
      width: 30px; height: 30px; background: #2f4468; cursor: pointer;}
    .slider2::-moz-range-thumb { width: 30px; height: 30px;
      background: #2f4468; cursor: pointer; }
  </style>
</head>
<body>
  <h2>ESP Web Server</h2>
  <p><span id="timerValue">%TIMERVALUE%</span> s</p>
  <p><input type="range" onchange="updateSliderTimer(this)" id="timerSlider"
    min="1" max="20" value="%TIMERVALUE%" step="1" class="slider2"></p>
  %BUTTONPLACEHOLDER%
<script>
function toggleCheckbox(element) {
  var sliderValue = document.getElementById("timerSlider").value;
  var xhr = new XMLHttpRequest();
  if(element.checked){
    xhr.open("GET", "/update?state=1", true); xhr.send();
    var count = sliderValue, timer = setInterval(function() {
      count--;
      document.getElementById("timerValue").textContent = count;
      if(count == 0){
        clearInterval(timer);
        document.getElementById("timerValue").textContent =
          document.getElementById("timerSlider").value;
      }
    }, 1000);
    sliderValue = sliderValue*1000;
    setTimeout(function(){
      xhr.open("GET", "/update?state=0", true);
      document.getElementById(element.id).checked = false;
      xhr.send();
    }, sliderValue);
  }
}
function updateSliderTimer(element) {
  var sliderValue = document.getElementById("timerSlider").value;
  document.getElementById("timerValue").textContent = sliderValue;
  var xhr = new XMLHttpRequest();
  xhr.open("GET", "/slider?value="+sliderValue, true);
  xhr.send();
}
</script>
</body>
</html>
)rawliteral";

// Replaces placeholder with button section in your web page
String processor(const String& var){
  //Serial.println(var);
  if(var == "BUTTONPLACEHOLDER"){
    String buttons = "";
    String outputStateValue = outputState();
    buttons+= "<p><label class=\"switch\"><input type=\"checkbox\" "
      "onchange=\"toggleCheckbox(this)\" id=\"output\" " + outputStateValue +
      "><span class=\"slider\"></span></label></p>";
    return buttons;
  }
  else if(var == "TIMERVALUE"){
    return timerSliderValue;
  }
  return String();
}

String outputState(){
  if(digitalRead(output)){
    return "checked";
  }
  else {
    return "";
  }
  return "";
}

void setup(){
  // Serial port for debugging purposes
  Serial.begin(115200);

  pinMode(output, OUTPUT);
  digitalWrite(output, LOW);

  // Connect to Wi-Fi
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.println("Connecting to WiFi..");
  }

  // Print ESP Local IP Address
  Serial.println(WiFi.localIP());

  // Route for root / web page
  server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
    request->send(200, "text/html", index_html, processor);
  });

  // Send a GET request to <ESP_IP>/update?state=<inputMessage>
  server.on("/update", HTTP_GET, [] (AsyncWebServerRequest *request) {
    String inputMessage;
    // GET input1 value on <ESP_IP>/update?state=<inputMessage>
    if (request->hasParam(PARAM_INPUT_1)) {
      inputMessage = request->getParam(PARAM_INPUT_1)->value();
      digitalWrite(output, inputMessage.toInt());
    }
    else {
      inputMessage = "No message sent";
    }
    Serial.println(inputMessage);
    request->send(200, "text/plain", "OK");
  });

  // Send a GET request to <ESP_IP>/slider?value=<inputMessage>
  server.on("/slider", HTTP_GET, [] (AsyncWebServerRequest *request) {
    String inputMessage;
    // GET input1 value on <ESP_IP>/slider?value=<inputMessage>
    if (request->hasParam(PARAM_INPUT_2)) {
      inputMessage = request->getParam(PARAM_INPUT_2)->value();
      timerSliderValue = inputMessage;
    }
    else {
      inputMessage = "No message sent";
    }
    Serial.println(inputMessage);
    request->send(200, "text/plain", "OK");
  });

  // Start server
  server.begin();
}

void loop() {

}

Просмотреть исходный код на GitHub

Вам нужно только указать свои сетевые учётные данные (SSID и пароль), и веб-сервер сразу заработает. Код совместим с обеими платами ESP32 и ESP8266 и управляет встроенным светодиодом GPIO 2 – вы можете изменить код для управления любым другим GPIO.

Как работает код 

Мы уже подробно объясняли, как работают подобные веб-серверы в предыдущих руководствах (Веб-сервер температуры DHT или Веб-сервер реле), поэтому рассмотрим только соответствующие части для данного проекта.

Сетевые учётные данные 

Как было сказано ранее, вставьте свои сетевые учётные данные в следующие строки:

const char* ssid = "REPLACE_WITH_YOUR_SSID";
const char* password = "REPLACE_WITH_YOUR_PASSWORD";

Метка слайдера 

Над слайдером расположено число, отображающее текущее значение слайдера.

<p><span id="timerValue">%TIMERVALUE%</span> s</p>

По умолчанию значение слайдера установлено в placeholder %TIMERVALUE%.

%TIMERVALUE% – это placeholder, который будет заменён значением, хранящимся в переменной timerSliderValue, которая по умолчанию равна 10. Но вы можете изменить это в следующей строке:

String timerSliderValue = "10";

Это значение также будет обновляться при перемещении слайдера. Когда слайдер перемещается, вызывается JavaScript-функция, обновляющая значение слайдера.

Слайдер 

Следующая строка создаёт слайдер.

<input type="range" onchange="updateSliderTimer(this)" id="timerSlider" min="1" max="20" value="%TIMERVALUE%" step="1" class="slider2">

Давайте разберём это на более мелкие части.

В HTML слайдер – это тип ввода (input type). Тег <input> определяет поле ввода, в которое пользователь может вводить данные. Слайдер – это поле ввода типа range. Существует множество других типов полей ввода.

<input type="range">

Диапазон слайдера по умолчанию – от 0 до 100. Вы можете использовать следующие атрибуты для настройки параметров слайдера:

max: задаёт максимально допустимое значение. В нашем примере мы установили его в 20, но вы можете изменить это значение.
min: задаёт минимальное значение. В данном случае мы установили его в 1.
step: задаёт интервал между числами. Установлен в 1.
value: задаёт значение слайдера по умолчанию. В данном случае оно равно %TIMERVALUE%.

<input type="range" onchange="updateSliderTimer(this)" id="timerSlider" min="1" max="20" value="%TIMERVALUE%" step="1" class="slider2">

%TIMERVALUE% – это placeholder, который будет заменён фактическим значением. В коде он будет заменён значением переменной timerSliderValue, которая по умолчанию равна 10. Но вы можете изменить это в следующей строке:

String timerSliderValue = "10";

У слайдера есть ещё два атрибута: id и onchange.

id: задаёт уникальный идентификатор для HTML-элемента (слайдера). Идентификатор позволяет нам манипулировать элементом с помощью CSS или JavaScript.
onchange: это атрибут события, которое происходит при изменении значения элемента (слайдера). Когда вы перемещаете слайдер, вызывается функция updateSliderTimer().

Обновление значения слайдера (JavaScript)

При перемещении слайдера выполняется функция updateSliderTimer().

Она получает текущее значение слайдера, обращаясь к его id timerSlider:

var sliderValue = document.getElementById("timerSlider").value;

Обновляет метку слайдера текущим значением, обращаясь к его id timerValue:

document.getElementById("timerValue").textContent = sliderValue;

Затем выполняется запрос по URL /slider?value=sliderValue, где sliderValue равно текущему значению слайдера.

После этого ESP32/ESP8266 обрабатывает действия при получении запроса по этому URL.

Управление выходом с таймером (JavaScript)

Когда вы нажимаете кнопку ON/OFF для управления выходом, вызывается JavaScript-функция toggleCheckbox().

Эта функция получает текущее значение метки слайдера:

var sliderValue = document.getElementById("timerSlider").value;

Выполняет запрос по URL /update?state=1, чтобы ESP знал, что нужно установить выход в HIGH.

if(element.checked){ xhr.open("GET", "/update?state=1", true); xhr.send();

Следующие строки уменьшают значение метки слайдера каждую секунду, создавая обратный отсчёт таймера.

var count = sliderValue, timer = setInterval(function() {
  count--;
  document.getElementById("timerValue").textContent = count;
  if(count == 0){
    clearInterval(timer);
    document.getElementById("timerValue").textContent =
      document.getElementById("timerSlider").value;
  }
}, 1000);

Когда таймер достигает нуля, значение метки возвращается к исходному значению, и выполняется запрос по URL /update?state=0, чтобы ESP знал, что пора установить выход в LOW. Кнопка на веб-сервере возвращается в состояние off.

setTimeout(function(){ xhr.open("GET", "/update?state=0", true);
document.getElementById(element.id).checked = false; xhr.send(); }, sliderValue);

Обработка запросов 

ESP32/ESP8266 должен обработать действия при получении запроса по определённому URL.

Корневой URL

При доступе к корневому URL / отправляется HTML-текст, сохранённый в переменной index_html. Все placeholder’ы заменяются фактическими значениями с помощью функции processor().

server.on("/", HTTP_GET, [](AsyncWebServerRequest *request){
  request->send_P(200, "text/html", index_html, processor);
});

Управление состоянием выхода

Следующие строки обрабатывают действия при получении запросов по URL /update?state=1 и /update?state=0. Они устанавливают состояние выхода в HIGH или LOW соответственно.

server.on("/update", HTTP_GET, [] (AsyncWebServerRequest *request) {
  String inputMessage;
  // GET input1 value on <ESP_IP>/update?state=<inputMessage>
  if (request->hasParam(PARAM_INPUT_1)) {
    inputMessage = request->getParam(PARAM_INPUT_1)->value();
    digitalWrite(output, inputMessage.toInt());
  }
  else {
    inputMessage = "No message sent";
  }
  Serial.println(inputMessage);
  request->send(200, "text/plain", "OK");
});

Состояние выхода обновляется в следующей строке:

digitalWrite(output, inputMessage.toInt());

Обновление значения слайдера

Каждый раз, когда вы перемещаете слайдер, ESP получает запрос с новым значением. Мы сохраняем новое значение слайдера и выводим его в Serial Monitor.

// Send a GET request to <ESP_IP>/slider?value=<inputMessage>
server.on("/slider", HTTP_GET, [] (AsyncWebServerRequest *request) {
  String inputMessage;
  // GET input1 value on <ESP_IP>/slider?value=<inputMessage>
  if (request->hasParam(PARAM_INPUT_2)) {
    inputMessage = request->getParam(PARAM_INPUT_2)->value();
    timerSliderValue = inputMessage;
  }
  else {
    inputMessage = "No message sent";
  }
  Serial.println(inputMessage);
  request->send(200, "text/plain", "OK");
});

Демонстрация 

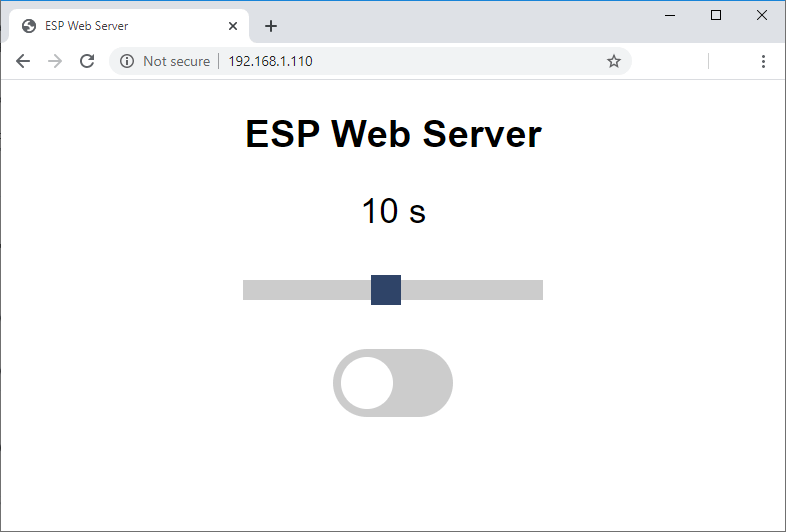

Загрузите код в вашу плату ESP32 или ESP8266 NodeMCU. Затем откройте Serial Monitor и нажмите кнопку RST/EN на плате, чтобы получить IP-адрес.

Откройте браузер в вашей локальной сети и введите IP-адрес ESP. Должна загрузиться следующая страница.

ESP32 ESP8266 NodeMCU Веб-сервер Управление выходами с таймером демонстрация

Переместите слайдер, чтобы настроить длительность импульса, а затем нажмите кнопку ON/OFF. Выход (в данном случае GPIO 2 – встроенный светодиод) будет оставаться включённым в течение периода времени, установленного на слайдере.

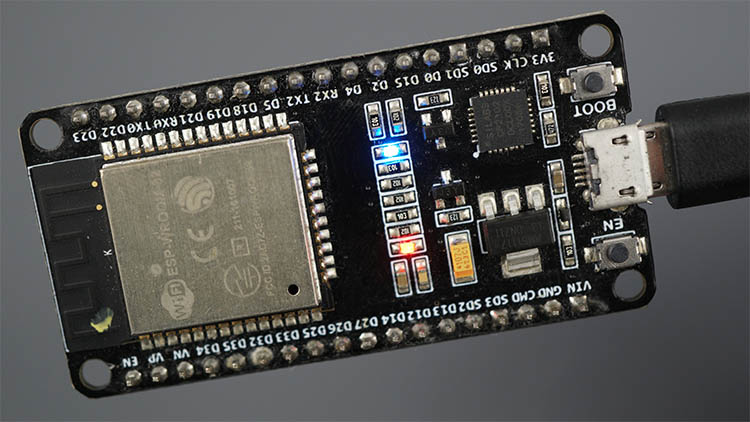

Плата ESP32 Встроенный светодиод включён HIGH

Заключение 

В этом руководстве вы узнали, как создать веб-сервер для управления выходом с помощью импульса. Длительность импульса можно настроить с помощью слайдера на странице веб-сервера. Это может быть особенно полезно для управления определёнными устройствами, которым нужен сигнал HIGH на заданное количество секунд для срабатывания, например, открыватели гаражных ворот.

У нас есть другие проекты веб-серверов, которые могут вам понравиться:

Узнайте больше о платах ESP32 и ESP8266 с нашими ресурсами:

Примечание

Данная статья является переводом материала с сайта Random Nerd Tutorials. Все права на оригинальный контент принадлежат авторам Rui Santos и Sara Santos.
