TTGO LoRa32 SX1276 OLED: Начало работы с Arduino IDE 

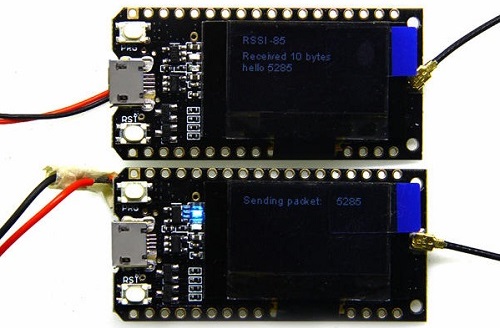

TTGO LoRa32 SX1276 OLED — это плата разработки на базе ESP32 со встроенным чипом LoRa и OLED-дисплеем SSD1306 размером 0,96 дюйма. В этом руководстве мы покажем, как: отправлять и принимать LoRa-пакеты (связь «точка-точка») и использовать OLED-дисплей с Arduino IDE.

TTGO LoRa32 OLED SX1276: Начало работы с Arduino IDE

Для введения в LoRa-связь читайте: ESP32 с LoRa с использованием Arduino IDE.

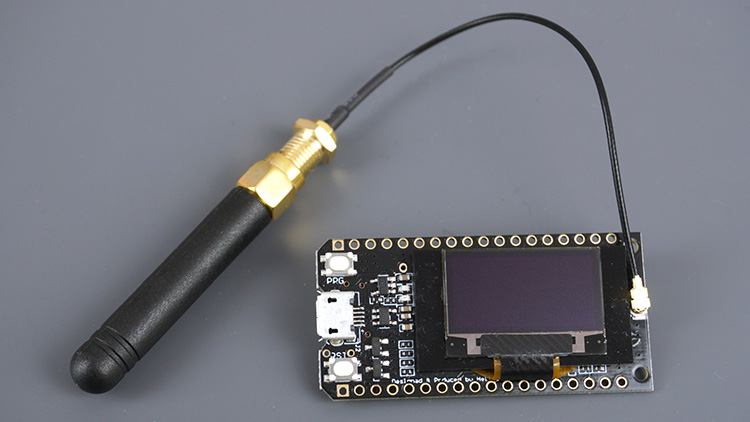

Обзор TTGO LoRa32 SX1276 OLED 

TTGO LoRa32 SX1276 OLED — это плата разработки с ESP32, встроенным чипом LoRa и OLED-дисплеем SSD1306. Это та же модель OLED-дисплея, которую мы используем в большинстве наших электронных проектов (Руководство по OLED-дисплею с ESP32).

Плата также имеет несколько GPIO для подключения периферии, кнопки PRG (BOOT) и RST, а также разъём для литиевой батареи. Для более подробного обзора этой платы читайте: Обзор TTGO LoRa32 SX1276 OLED.

Где купить?

Вы можете перейти на страницу TTGO LoRa32 SX1276 OLED на Maker Advisor, чтобы найти лучшую цену в разных магазинах. Для выполнения этого руководства вам понадобятся две платы TTGO LoRa32.

Распиновка TTGO LoRa32 SX1276 OLED 

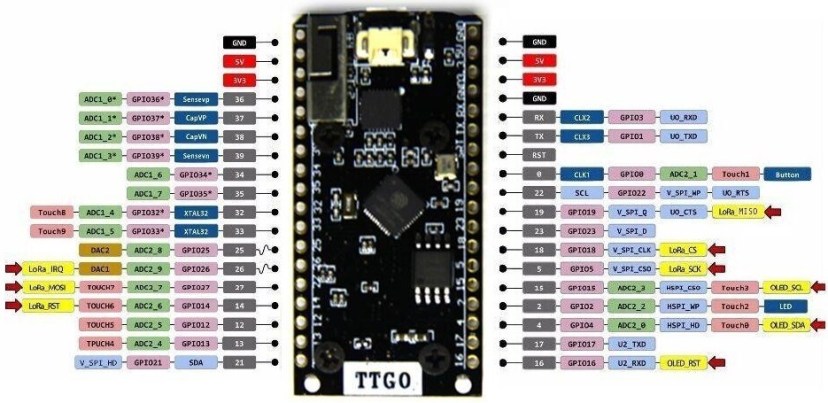

На следующем рисунке показана распиновка платы TTGO LoRa32 OLED.

Схема распиновки TTGO LoRa32 OLED SX1276

OLED-дисплей взаимодействует по протоколу I2C. Он внутренне подключён к ESP32 на следующих выводах:

OLED (встроенный)	ESP32
SDA	GPIO 4
SCL	GPIO 15
RST	GPIO 16

Чип LoRa SX1276 взаимодействует по протоколу SPI и внутренне подключён к ESP32 на следующих GPIO:

SX1276 LoRa	ESP32
MISO	GPIO 19
MOSI	GPIO 27
SCK	GPIO 5
CS	GPIO 18
IRQ	GPIO 26
RST	GPIO 14

Рекомендуемое чтение: Справочник по распиновке ESP32

Установка плат ESP32 в Arduino IDE 

Для программирования платы TTGO LoRa32 мы будем использовать Arduino IDE. Поэтому у вас должен быть установлен Arduino IDE, а также дополнение ESP32. Следуйте следующему руководству для установки пакета ESP32 в Arduino IDE, если вы ещё этого не сделали:

Установка платы ESP32 в Arduino IDE (Windows, Mac OS X, Linux)

Установка библиотек OLED 

Существует несколько библиотек для управления OLED-дисплеем с ESP32. В этом руководстве мы будем использовать две библиотеки Adafruit: библиотеку Adafruit_SSD1306 и библиотеку Adafruit_GFX.

Следуйте следующим шагам для установки этих библиотек.

Откройте Arduino IDE и перейдите в Sketch > Include Library > Manage Libraries. Должен открыться менеджер библиотек.

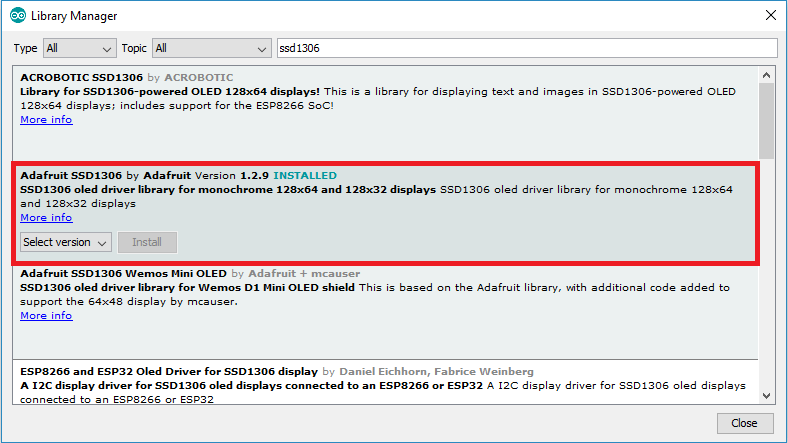

Введите «SSD1306» в поле поиска и установите библиотеку SSD1306 от Adafruit.

Установка библиотеки Adafruit SSD1306 для OLED-дисплея Arduino IDE

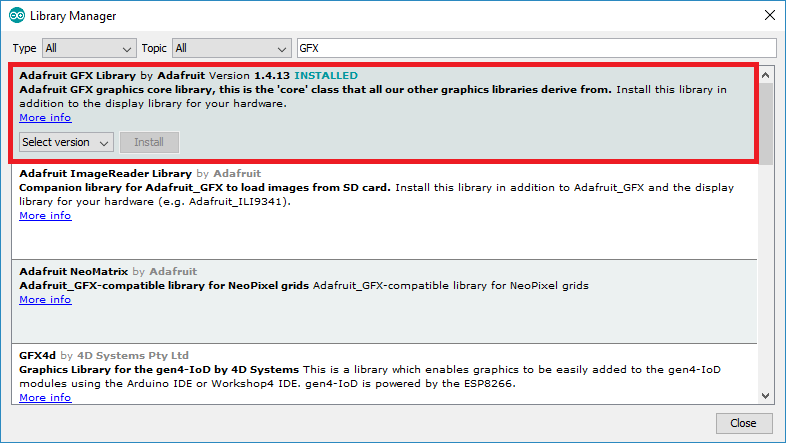

После установки библиотеки SSD1306 от Adafruit введите «GFX» в поле поиска и установите библиотеку.

Установка библиотеки GFX для ESP32 Arduino IDE

Установка библиотеки LoRa 

Существует несколько библиотек для удобной отправки и приёма LoRa-пакетов с ESP32. В этом примере мы будем использовать библиотеку arduino-LoRa от sandeep mistry.

Откройте Arduino IDE и перейдите в Sketch > Include Library > Manage Libraries, затем найдите «LoRa». Выберите библиотеку LoRa, выделенную на рисунке ниже, и установите её.

Установка библиотеки LoRa для ESP32 Arduino IDE

После установки библиотек перезапустите Arduino IDE.

Скетч LoRa-передатчика 

Скопируйте следующий код в Arduino IDE. Этот код отправляет сообщение «hello» с последующим счётчиком по LoRa каждые 10 секунд. Он также отображает счётчик на OLED-дисплее.

/*********
  Rui Santos
  Complete project details at https://RandomNerdTutorials.com/ttgo-lora32-sx1276-arduino-ide/
*********/

//Libraries for LoRa
#include <SPI.h>
#include <LoRa.h>

//Libraries for OLED Display
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

//define the pins used by the LoRa transceiver module
#define SCK 5
#define MISO 19
#define MOSI 27
#define SS 18
#define RST 14
#define DIO0 26

//433E6 for Asia
//866E6 for Europe
//915E6 for North America
#define BAND 866E6

//OLED pins
#define OLED_SDA 4
#define OLED_SCL 15
#define OLED_RST 16
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

//packet counter
int counter = 0;

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RST);

void setup() {
  //initialize Serial Monitor
  Serial.begin(115200);

  //reset OLED display via software
  pinMode(OLED_RST, OUTPUT);
  digitalWrite(OLED_RST, LOW);
  delay(20);
  digitalWrite(OLED_RST, HIGH);

  //initialize OLED
  Wire.begin(OLED_SDA, OLED_SCL);
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3c, false, false)) { // Address 0x3C for 128x32
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // Don't proceed, loop forever
  }

  display.clearDisplay();
  display.setTextColor(WHITE);
  display.setTextSize(1);
  display.setCursor(0,0);
  display.print("LORA SENDER ");
  display.display();

  Serial.println("LoRa Sender Test");

  //SPI LoRa pins
  SPI.begin(SCK, MISO, MOSI, SS);
  //setup LoRa transceiver module
  LoRa.setPins(SS, RST, DIO0);

  if (!LoRa.begin(BAND)) {
    Serial.println("Starting LoRa failed!");
    while (1);
  }
  Serial.println("LoRa Initializing OK!");
  display.setCursor(0,10);
  display.print("LoRa Initializing OK!");
  display.display();
  delay(2000);
}

void loop() {

  Serial.print("Sending packet: ");
  Serial.println(counter);

  //Send LoRa packet to receiver
  LoRa.beginPacket();
  LoRa.print("hello ");
  LoRa.print(counter);
  LoRa.endPacket();

  display.clearDisplay();
  display.setCursor(0,0);
  display.println("LORA SENDER");
  display.setCursor(0,20);
  display.setTextSize(1);
  display.print("LoRa packet sent.");
  display.setCursor(0,30);
  display.print("Counter:");
  display.setCursor(50,30);
  display.print(counter);
  display.display();

  counter++;

  delay(10000);
}

Посмотреть исходный код

Как работает код

Начнём с подключения библиотек для взаимодействия с чипом LoRa.

#include <SPI.h>
#include <LoRa.h>

Затем подключим библиотеки для работы с OLED-дисплеем I2C.

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

Определим выводы, используемые модулем приёмопередатчика LoRa:

#define SCK 5
#define MISO 19
#define MOSI 27
#define SS 18
#define RST 14
#define DIO0 26

Выберем частоту LoRa:

#define BAND 866E6

Определим выводы OLED.

#define OLED_SDA 4
#define OLED_SCL 15
#define OLED_RST 16

Определим размер OLED.

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

Создадим переменную-счётчик для отслеживания количества отправленных LoRa-пакетов.

int counter = 0;

Создадим объект Adafruit_SSD1306 с именем display.

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RST);

setup()

В setup() для начала работы с OLED необходимо выполнить программный сброс через вывод RST. Для этого нужно объявить вывод RST как выход, установить его в LOW на несколько миллисекунд, а затем снова установить в HIGH.

pinMode(OLED_RST, OUTPUT);
digitalWrite(OLED_RST, LOW);
delay(20);
digitalWrite(OLED_RST, HIGH);

Запустим I2C-связь, используя определённые выводы OLED_SDA и OLED_SCL с помощью Wire.begin().

Wire.begin(OLED_SDA, OLED_SCL);

После этого инициализируем дисплей со следующими параметрами. Параметры, установленные в false, гарантируют, что библиотека не использует выводы I2C по умолчанию и использует выводы, определённые в коде (GPIO 4 и GPIO 15).

if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3c, false, false)) { // Address 0x3C for 128x32
  Serial.println(F("SSD1306 allocation failed"));
  for(;;); // Don't proceed, loop forever
}

Затем вы можете использовать методы из библиотеки Adafruit для взаимодействия с OLED-дисплеем. Чтобы узнать больше, вы можете прочитать наше руководство по OLED-дисплею I2C с ESP32.

Выведем сообщение «LORA SENDER» на дисплей.

display.clearDisplay();
display.setTextColor(WHITE);
display.setTextSize(1);
display.setCursor(0,0);
display.print("LORA SENDER ");
display.display();

Инициализируем монитор порта для целей отладки.

Serial.begin(115200);
Serial.println("LoRa Sender Test");

Определим SPI-выводы, используемые чипом LoRa.

SPI.begin(SCK, MISO, MOSI, SS);

И настроим модуль приёмопередатчика LoRa.

LoRa.setPins(SS, RST, DIO0);

Наконец, инициализируем модуль приёмопередатчика LoRa с помощью метода begin() объекта LoRa и передадим частоту в качестве аргумента.

if (!LoRa.begin(BAND)) {
  Serial.println("Starting LoRa failed!");
  while (1);
}

Если инициализация дисплея прошла успешно, выведем сообщение об успехе на OLED-дисплей.

display.setCursor(0,10);
display.print("LoRa Initializing OK!");
display.display();

loop()

В loop() мы будем отправлять пакеты. Инициализируем пакет с помощью метода beginPacket().

LoRa.beginPacket();

Записываем данные в пакет с помощью метода print(). Как видно из следующих двух строк, мы отправляем сообщение hello с последующим счётчиком.

LoRa.print("hello ");
LoRa.print(counter);

Затем закрываем пакет методом endPacket().

LoRa.endPacket();

Далее выводим счётчик на OLED-дисплей.

display.clearDisplay();
display.setCursor(0,0);
display.println("LORA SENDER");
display.setCursor(0,20);
display.setTextSize(1);
display.print("LoRa packet sent.");
display.setCursor(0,30);
display.print("Counter:");
display.setCursor(50,30);
display.print(counter);
display.display();

После этого сообщение счётчика увеличивается на единицу в каждом цикле, который происходит каждые 10 секунд.

counter++;
delay(10000);

Тестирование LoRa-передатчика 

Загрузите код на вашу плату. Вам нужно выбрать правильную плату и COM-порт, который вы используете.

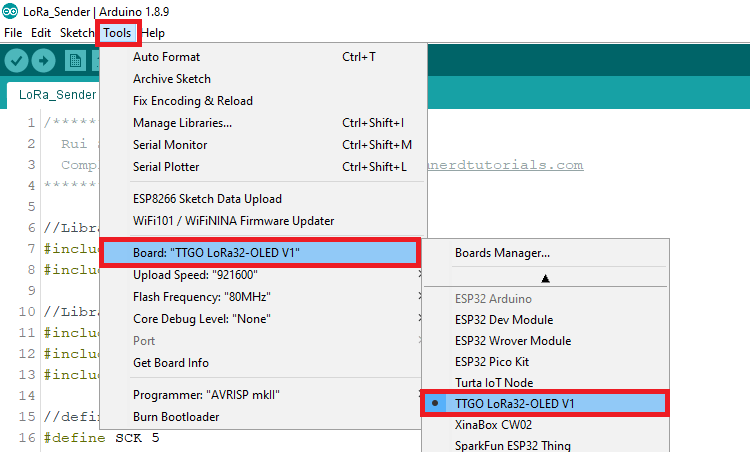

Чтобы выбрать плату, в Arduino IDE перейдите в Tools > Board и выберите плату TTGO LoRa32-OLED V1.

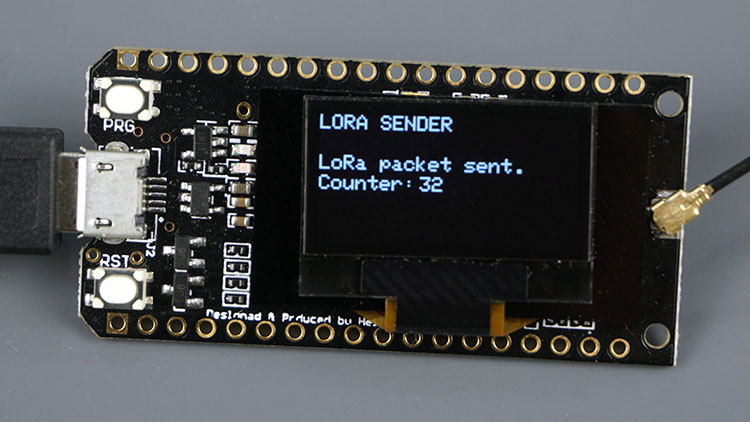

После загрузки кода на плату она должна начать отправлять LoRa-пакеты.

Скетч LoRa-приёмника 

Теперь загрузите скетч приёмника на другую плату TTGO LoRa32 OLED. Этот скетч прослушивает LoRa-пакеты в пределах своего радиуса действия и выводит содержимое пакетов на OLED, а также RSSI (относительную мощность принятого сигнала).

/*********
  Rui Santos
  Complete project details at https://RandomNerdTutorials.com/ttgo-lora32-sx1276-arduino-ide/
*********/

//Libraries for LoRa
#include <SPI.h>
#include <LoRa.h>

//Libraries for OLED Display
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

//define the pins used by the LoRa transceiver module
#define SCK 5
#define MISO 19
#define MOSI 27
#define SS 18
#define RST 14
#define DIO0 26

//433E6 for Asia
//866E6 for Europe
//915E6 for North America
#define BAND 866E6

//OLED pins
#define OLED_SDA 4
#define OLED_SCL 15
#define OLED_RST 16
#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RST);

String LoRaData;

void setup() {
  //initialize Serial Monitor
  Serial.begin(115200);

  //reset OLED display via software
  pinMode(OLED_RST, OUTPUT);
  digitalWrite(OLED_RST, LOW);
  delay(20);
  digitalWrite(OLED_RST, HIGH);

  //initialize OLED
  Wire.begin(OLED_SDA, OLED_SCL);
  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3c, false, false)) { // Address 0x3C for 128x32
    Serial.println(F("SSD1306 allocation failed"));
    for(;;); // Don't proceed, loop forever
  }

  display.clearDisplay();
  display.setTextColor(WHITE);
  display.setTextSize(1);
  display.setCursor(0,0);
  display.print("LORA RECEIVER ");
  display.display();

  Serial.println("LoRa Receiver Test");

  //SPI LoRa pins
  SPI.begin(SCK, MISO, MOSI, SS);
  //setup LoRa transceiver module
  LoRa.setPins(SS, RST, DIO0);

  if (!LoRa.begin(BAND)) {
    Serial.println("Starting LoRa failed!");
    while (1);
  }
  Serial.println("LoRa Initializing OK!");
  display.setCursor(0,10);
  display.println("LoRa Initializing OK!");
  display.display();
}

void loop() {

  //try to parse packet
  int packetSize = LoRa.parsePacket();
  if (packetSize) {
    //received a packet
    Serial.print("Received packet ");

    //read packet
    while (LoRa.available()) {
      LoRaData = LoRa.readString();
      Serial.print(LoRaData);
    }

    //print RSSI of packet
    int rssi = LoRa.packetRssi();
    Serial.print(" with RSSI ");
    Serial.println(rssi);

   // Dsiplay information
   display.clearDisplay();
   display.setCursor(0,0);
   display.print("LORA RECEIVER");
   display.setCursor(0,20);
   display.print("Received packet:");
   display.setCursor(0,30);
   display.print(LoRaData);
   display.setCursor(0,40);
   display.print("RSSI:");
   display.setCursor(30,40);
   display.print(rssi);
   display.display();
  }
}

Посмотреть исходный код

Этот скетч очень похож на предыдущий. Нам нужно изменить лишь несколько строк, чтобы принимать LoRa-пакеты вместо отправки.

В loop() мы проверяем наличие новых пакетов для приёма с помощью метода parsePacket().

int packetSize = LoRa.parsePacket();

Если есть новый пакет, мы прочитаем его содержимое. Для чтения входящих данных используется метод readString(). Полученные данные сохраняются в переменной LoRaData.

if (packetSize) {
  //received a packet
  Serial.print("Received packet ");

  //read packet
  while (LoRa.available()) {
    LoRaData = LoRa.readString();
    Serial.print(LoRaData);
  }

Мы также получаем RSSI принятого пакета с помощью метода packetRSSI().

int rssi = LoRa.packetRssi();

Наконец, отображаем полученное сообщение, а также RSSI.

display.clearDisplay();
display.setCursor(0,0);
display.print("LORA RECEIVER");
display.setCursor(0,20);
display.print("Received packet:");
display.setCursor(0,30);
display.print(LoRaData);
display.setCursor(0,40);
display.print("RSSI:");
display.setCursor(30,40);
display.print(rssi);
display.display();

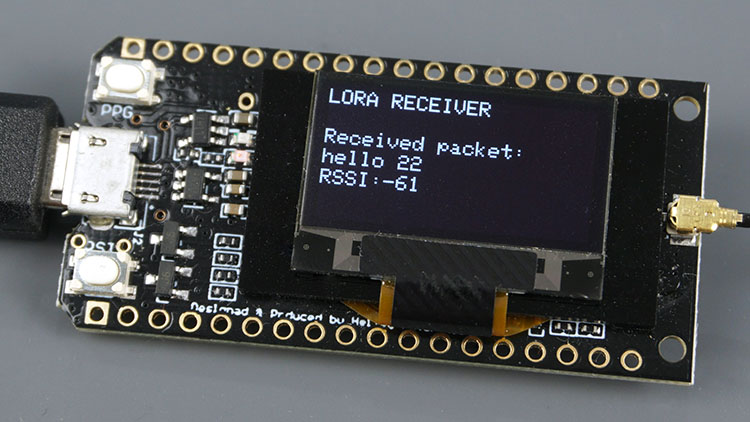

Тестирование LoRa-приёмника 

Загрузите код на вашу плату. Не забудьте, что нужно выбрать TTGO LoRa32-OLED V1 в меню Boards.

После загрузки кода плата должна начать принимать LoRa-пакеты от другой платы.

Заключение 

Эта статья была кратким руководством по началу работы с платой TTGO LoRa32: как отправлять LoRa-пакеты в режиме связи «точка-точка» и использовать OLED-дисплей.

Теперь идея состоит в том, чтобы комбинировать то, что вы здесь узнали, для создания IoT-проектов. LoRa может быть особенно полезна, если вы хотите получать показания датчиков, которые не покрываются вашей Wi-Fi сетью и находятся на расстоянии нескольких метров. Кроме того, вы также можете подключить свою плату к TTN (The Things Network).

Надеемся, что это руководство было для вас полезным. Узнайте больше об ESP32 с помощью наших ресурсов:

Спасибо за чтение.

Примечание

Это перевод статьи TTGO LoRa32 SX1276 OLED Board: Getting Started with Arduino IDE с сайта Random Nerd Tutorials, автор — Rui Santos.
