ESP32 MQTT – Публикация показаний температуры DS18B20 (Arduino IDE)

Узнайте, как публиковать показания температуры DS18B20 через MQTT с помощью ESP32 на любую платформу, поддерживающую MQTT, или в любой другой MQTT-клиент. В качестве примера мы будем публиковать показания датчика на панель Node-RED Dashboard, а ESP32 будет программироваться с помощью Arduino IDE.

Рекомендуемое чтение: Что такое MQTT и как он работает

Обзор проекта

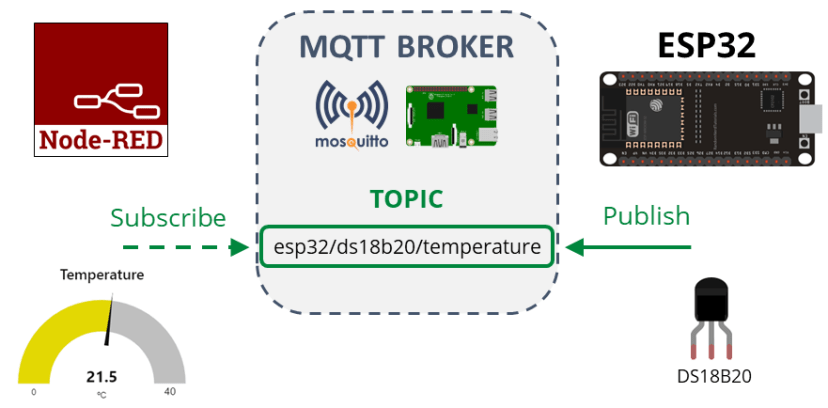

На следующей диаграмме показан общий обзор проекта, который мы будем создавать.

• ESP32 запрашивает показания температуры с датчика DS18B20. Показания публикуются в топик esp32/ds18b20/temperature;

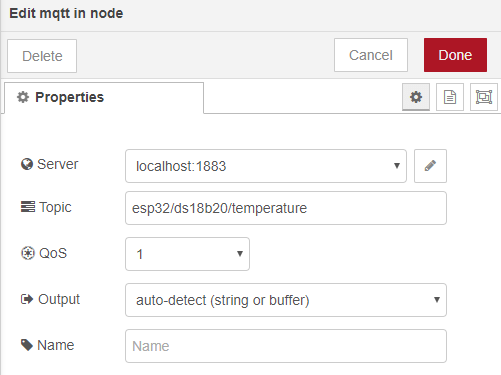

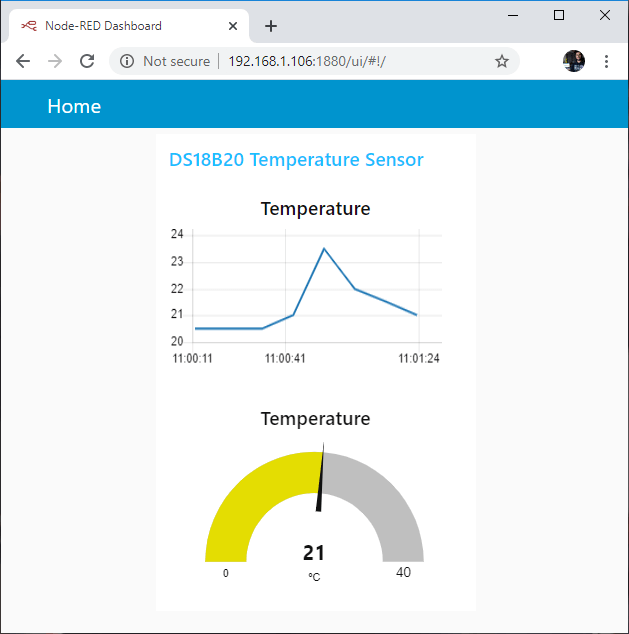

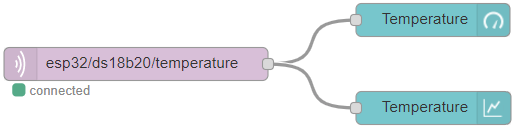

• Node-RED подписан на топик esp32/ds18b20/temperature. Таким образом, он получает показания температуры DS18B20 и отображает их на шкале/графике;

• Вы можете получать показания на любой другой платформе, поддерживающей MQTT, и обрабатывать их по своему усмотрению.

Предварительные требования

Перед тем как приступить к этому руководству, убедитесь, что вы выполнили следующие предварительные условия.

Arduino IDE

Мы будем программировать ESP32 с помощью Arduino IDE, поэтому убедитесь, что у вас установлено дополнение ESP32.

• Установка платы ESP32 в Arduino IDE (Windows, Mac OS X, Linux)

MQTT-брокер

Для использования MQTT вам нужен брокер. Мы будем использовать брокер Mosquitto, установленный на Raspberry Pi. Прочитайте Как установить брокер Mosquitto на Raspberry Pi.

Вы можете использовать любой другой MQTT-брокер, включая облачный MQTT-брокер. Мы покажем вам, как это сделать в коде позже.

Если вы не знакомы с MQTT, обязательно прочитайте наше вводное руководство: Что такое MQTT и как он работает.

Библиотеки MQTT

Для использования MQTT с ESP32 мы будем использовать библиотеку Async MQTT Client.

Установка библиотеки Async MQTT Client

1. Нажмите здесь, чтобы скачать библиотеку Async MQTT client. В папке «Загрузки» должен появиться .zip файл

2. Распакуйте .zip файл, и вы должны получить папку async-mqtt-client-master

3. Переименуйте папку из async-mqtt-client-master в async_mqtt_client

4. Переместите папку async_mqtt_client в папку библиотек вашей установки Arduino IDE

5. Наконец, перезапустите Arduino IDE

Альтернативно, вы можете перейти в Sketch > Include Library > Add .ZIP library и выбрать только что скачанную библиотеку.

Установка библиотеки Async TCP

Для использования MQTT с ESP вам также нужна библиотека Async TCP.

1. Нажмите здесь, чтобы скачать библиотеку Async TCP client. В папке «Загрузки» должен появиться .zip файл

2. Распакуйте .zip файл, и вы должны получить папку AsyncTCP-master

3. Переименуйте папку из AsyncTCP-master в AsyncTCP

4. Переместите папку AsyncTCP в папку библиотек вашей установки Arduino IDE

5. Наконец, перезапустите Arduino IDE

Альтернативно, вы можете перейти в Sketch > Include Library > Add .ZIP library и выбрать только что скачанную библиотеку.

Библиотеки датчика температуры DS18B20

Для работы с датчиком температуры DS18B20 вам нужно установить библиотеку One Wire от Paul Stoffregen и библиотеку Dallas Temperature. Выполните следующие шаги для установки этих библиотек.

1. Откройте Arduino IDE и перейдите в Sketch > Include Library > Manage Libraries. Должен открыться Менеджер библиотек.

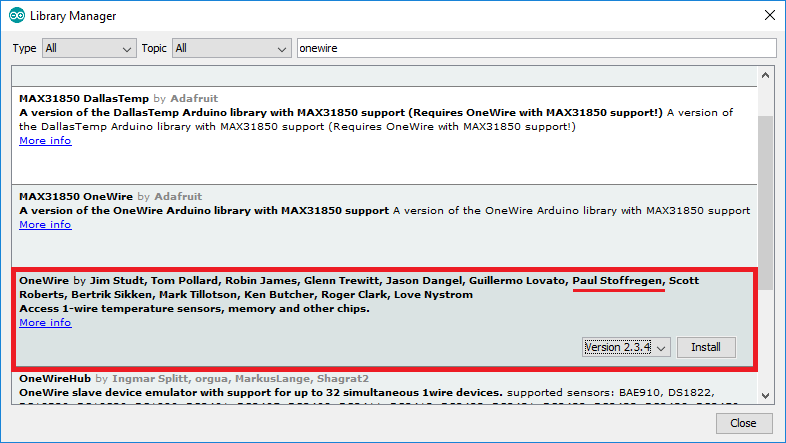

2. Введите «onewire» в строке поиска и установите библиотеку OneWire от Paul Stoffregen.

3. Затем найдите «Dallas» и установите библиотеку DallasTemperature от Miles Burton.

После установки библиотек перезапустите Arduino IDE.

Чтобы узнать больше о датчике температуры DS18B20, прочитайте наше руководство: ESP32 DS18B20 с Arduino IDE (одиночный, множественные датчики, веб-сервер).

Необходимые компоненты

Для этого проекта вам понадобятся следующие компоненты:

• ESP32 (читайте Лучшие платы разработки ESP32)

• Датчик температуры DS18B20 – DS18B20 с ESP32 руководство

• Резистор 4.7 кОм

• Плата Raspberry Pi (читайте Лучшие стартовые наборы Raspberry Pi)

• Карта MicroSD – 16GB Class10

• Блок питания Raspberry Pi (5V 2.5A)

• Соединительные провода

• Макетная плата

Вы можете использовать приведённые выше ссылки или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Схема подключения

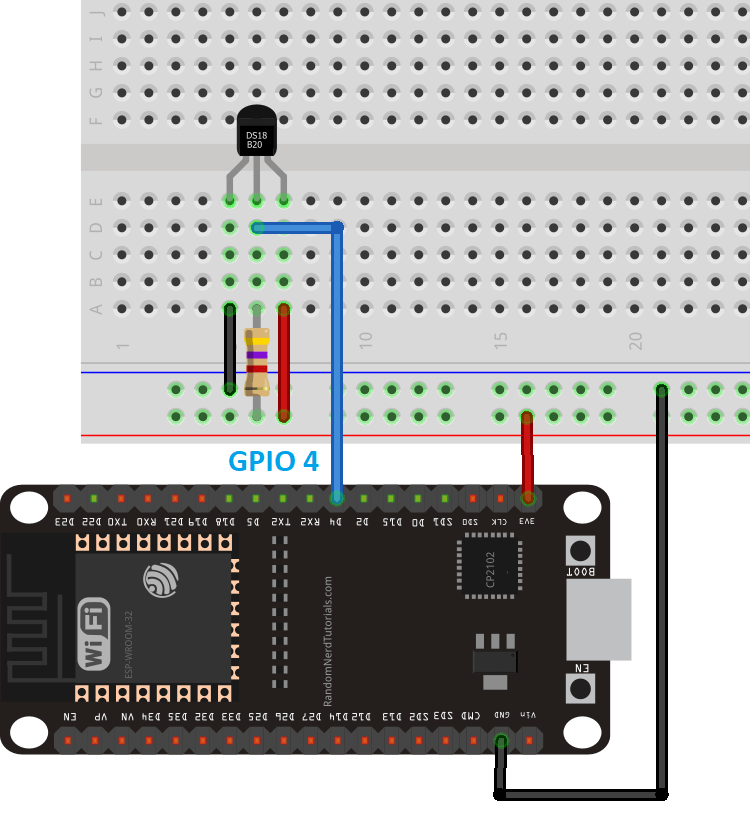

Подключите DS18B20 к ESP32, как показано на следующей схеме: вывод данных DS18B20 подключён к GPIO 4.

Код

Скопируйте следующий код в Arduino IDE. Чтобы он работал, вам нужно вставить свои сетевые учётные данные, а также данные MQTT-брокера.

/*
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete project details at https://RandomNerdTutorials.com/esp32-mqtt-publish-ds18b20-temperature-arduino/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*/
#include <WiFi.h>
extern "C" {
  #include "freertos/FreeRTOS.h"
  #include "freertos/timers.h"
}
#include <AsyncMqttClient.h>
#include <OneWire.h>
#include <DallasTemperature.h>

#define WIFI_SSID "REPLACE_WITH_YOUR_SSID"
#define WIFI_PASSWORD "REPLACE_WITH_YOUR_PASSWORD"

// Raspberry Pi Mosquitto MQTT Broker
#define MQTT_HOST IPAddress(192, 168, 1, XXX)
// For a cloud MQTT broker, type the domain name
//#define MQTT_HOST "example.com"
#define MQTT_PORT 1883

// Temperature MQTT Topic
#define MQTT_PUB_TEMP "esp32/ds18b20/temperature"

// GPIO where the DS18B20 is connected to
const int oneWireBus = 4;
// Setup a oneWire instance to communicate with any OneWire devices
OneWire oneWire(oneWireBus);
// Pass our oneWire reference to Dallas Temperature sensor
DallasTemperature sensors(&oneWire);
// Temperature value
float temp;

AsyncMqttClient mqttClient;
TimerHandle_t mqttReconnectTimer;
TimerHandle_t wifiReconnectTimer;

unsigned long previousMillis = 0;   // Stores last time temperature was published
const long interval = 10000;        // Interval at which to publish sensor readings

void connectToWifi() {
  Serial.println("Connecting to Wi-Fi...");
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
}

void connectToMqtt() {
  Serial.println("Connecting to MQTT...");
  mqttClient.connect();
}

void WiFiEvent(WiFiEvent_t event) {
  Serial.printf("[WiFi-event] event: %d\n", event);
  switch(event) {
    case ARDUINO_EVENT_WIFI_STA_GOT_IP:
      Serial.println("WiFi connected");
      Serial.println("IP address: ");
      Serial.println(WiFi.localIP());
      connectToMqtt();
      break;
    case ARDUINO_EVENT_WIFI_STA_DISCONNECTED:
      Serial.println("WiFi lost connection");
      xTimerStop(mqttReconnectTimer, 0); // ensure we don't reconnect to MQTT while reconnecting to Wi-Fi
      xTimerStart(wifiReconnectTimer, 0);
      break;
  }
}

void onMqttConnect(bool sessionPresent) {
  Serial.println("Connected to MQTT.");
  Serial.print("Session present: ");
  Serial.println(sessionPresent);
}

void onMqttDisconnect(AsyncMqttClientDisconnectReason reason) {
  Serial.println("Disconnected from MQTT.");
  if (WiFi.isConnected()) {
    xTimerStart(mqttReconnectTimer, 0);
  }
}

/*void onMqttSubscribe(uint16_t packetId, uint8_t qos) {
  Serial.println("Subscribe acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
  Serial.print("  qos: ");
  Serial.println(qos);
}
void onMqttUnsubscribe(uint16_t packetId) {
  Serial.println("Unsubscribe acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
}*/

void onMqttPublish(uint16_t packetId) {
  Serial.println("Publish acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
}

void setup() {
  // Start the DS18B20 sensor
  sensors.begin();

  Serial.begin(115200);
  Serial.println();
  Serial.println();

  mqttReconnectTimer = xTimerCreate("mqttTimer", pdMS_TO_TICKS(2000), pdFALSE, (void*)0, reinterpret_cast<TimerCallbackFunction_t>(connectToMqtt));
  wifiReconnectTimer = xTimerCreate("wifiTimer", pdMS_TO_TICKS(2000), pdFALSE, (void*)0, reinterpret_cast<TimerCallbackFunction_t>(connectToWifi));

  WiFi.onEvent(WiFiEvent);

  mqttClient.onConnect(onMqttConnect);
  mqttClient.onDisconnect(onMqttDisconnect);
  //mqttClient.onSubscribe(onMqttSubscribe);
  //mqttClient.onUnsubscribe(onMqttUnsubscribe);
  mqttClient.onPublish(onMqttPublish);
  mqttClient.setServer(MQTT_HOST, MQTT_PORT);
  // If your broker requires authentication (username and password), set them below
  //mqttClient.setCredentials("REPlACE_WITH_YOUR_USER", "REPLACE_WITH_YOUR_PASSWORD");
  connectToWifi();
}

void loop() {
  unsigned long currentMillis = millis();
  // Every X number of seconds (interval = 10 seconds)
  // it publishes a new MQTT message
  if (currentMillis - previousMillis >= interval) {
    // Save the last time a new reading was published
    previousMillis = currentMillis;
    // New temperature readings
    sensors.requestTemperatures();
    // Temperature in Celsius degrees
    temp = sensors.getTempCByIndex(0);
    // Temperature in Fahrenheit degrees
    //temp = sensors.getTempFByIndex(0);

    // Publish an MQTT message on topic esp32/ds18b20/temperature
    uint16_t packetIdPub1 = mqttClient.publish(MQTT_PUB_TEMP, 1, true, String(temp).c_str());
    Serial.printf("Publishing on topic %s at QoS 1, packetId: ", MQTT_PUB_TEMP);
    Serial.println(packetIdPub1);
    Serial.printf("Message: %.2f /n", sensors.getTempCByIndex(0));
  }
}

Просмотреть исходный код

Как работает код

Следующая секция импортирует все необходимые библиотеки.

#include <WiFi.h>
extern "C" {
  #include "freertos/FreeRTOS.h"
  #include "freertos/timers.h"
}
#include <AsyncMqttClient.h>
#include <OneWire.h>
#include <DallasTemperature.h>

Укажите свои сетевые учётные данные в следующих строках.

#define WIFI_SSID "REPLACE_WITH_YOUR_SSID"
#define WIFI_PASSWORD "REPLACE_WITH_YOUR_PASSWORD"

Вставьте IP-адрес Raspberry Pi, чтобы ESP32 подключился к вашему брокеру.

#define MQTT_HOST IPAddress(192, 168, 1, 106)

Если вы используете облачный MQTT-брокер, вставьте доменное имя брокера, например:

#define MQTT_HOST "example.com"

Определите MQTT-порт.

#define MQTT_PORT 1883

Мы будем публиковать температуру в топик esp32/ds18b20/temperature. Если вы хотите изменить топик, измените его в следующей строке.

#define MQTT_PUB_TEMP "esp32/ds18b20/temperature"

Вы можете создать дополнительные топики, если хотите.

Настройте DS18B20 в следующих строках. В нашем случае он подключён к GPIO 4. Вы можете подключить его к любому другому GPIO.

// GPIO where the DS18B20 is connected to
const int oneWireBus = 4;
// Setup a oneWire instance to communicate with any OneWire devices
OneWire oneWire(oneWireBus);
// Pass our oneWire reference to Dallas Temperature sensor
DallasTemperature sensors(&oneWire);

Переменная temp будет хранить значение температуры от датчика DS18B20.

float temp;

Создайте объект AsyncMqttClient с именем mqttClient для управления MQTT-клиентом и таймеры для переподключения к MQTT-брокеру и роутеру при потере соединения.

AsyncMqttClient mqttClient;
TimerHandle_t mqttReconnectTimer;
TimerHandle_t wifiReconnectTimer;

Затем создайте вспомогательные переменные таймера для публикации показаний каждые 10 секунд. Вы можете изменить время задержки в переменной interval.

unsigned long previousMillis = 0;  // Stores last time temperature was published
const long interval = 10000;       // Interval at which to publish sensor readings

Функции MQTT: подключение к Wi-Fi, подключение к MQTT и события Wi-Fi

Мы не добавляли комментарии к функциям, определённым в следующей секции кода. Эти функции поставляются с библиотекой Async Mqtt Client. Названия функций говорят сами за себя.

Например, функция connectToWifi() подключает ESP32 к роутеру:

void connectToWifi() {
  Serial.println("Connecting to Wi-Fi...");
  WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
}

Функция connectToMqtt() подключает ESP32 к MQTT-брокеру:

void connectToMqtt() {
  Serial.println("Connecting to MQTT...");
  mqttClient.connect();
 }

Функция WiFiEvent() отвечает за обработку событий Wi-Fi. Например, после успешного подключения к роутеру и MQTT-брокеру она выводит IP-адрес ESP32. С другой стороны, если соединение потеряно, она запускает таймер и пытается переподключиться.

void WiFiEvent(WiFiEvent_t event) {
  Serial.printf("[WiFi-event] event: %d\n", event);
  switch(event) {
    case ARDUINO_EVENT_WIFI_STA_GOT_IP:
      Serial.println("WiFi connected");
      Serial.println("IP address: ");
      Serial.println(WiFi.localIP());
      connectToMqtt();
      break;
    case ARDUINO_EVENT_WIFI_STA_DISCONNECTED:
      Serial.println("WiFi lost connection");
      xTimerStop(mqttReconnectTimer, 0);
      xTimerStart(wifiReconnectTimer, 0);
      break;
  }
}

Функция onMqttConnect() выполняется после установления сессии с брокером.

void onMqttConnect(bool sessionPresent) {
  Serial.println("Connected to MQTT.");
  Serial.print("Session present: ");
  Serial.println(sessionPresent);
}

Функции MQTT: отключение и публикация

Если ESP32 теряет соединение с MQTT-брокером, вызывается функция onMqttDisconnect, которая выводит сообщение в монитор порта.

void onMqttDisconnect(AsyncMqttClientDisconnectReason reason) {
  Serial.println("Disconnected from MQTT.");
  if (WiFi.isConnected()) {
    xTimerStart(mqttReconnectTimer, 0);
  }
}

Когда вы публикуете сообщение в MQTT-топик, вызывается функция onMqttPublish(). Она выводит идентификатор пакета в монитор порта.

void onMqttPublish(uint16_t packetId) {
  Serial.println("Publish acknowledged.");
  Serial.print("  packetId: ");
  Serial.println(packetId);
}

По сути, все эти функции, которые мы только что упомянули, являются callback-функциями. Поэтому они выполняются асинхронно.

setup()

Теперь перейдём к setup(). Инициализируйте датчик DS18B20 и запустите последовательную связь.

sensors.begin();
Serial.begin(115200);

Следующие две строки создают таймеры, которые позволят переподключиться к MQTT-брокеру и Wi-Fi при потере соединения.

mqttReconnectTimer = xTimerCreate("mqttTimer", pdMS_TO_TICKS(2000), pdFALSE, (void*)0, reinterpret_cast<TimerCallbackFunction_t>(connectToMqtt));
wifiReconnectTimer = xTimerCreate("wifiTimer", pdMS_TO_TICKS(2000), pdFALSE, (void*)0, reinterpret_cast<TimerCallbackFunction_t>(connectToWifi));

Следующая строка назначает callback-функцию, чтобы при подключении ESP32 к Wi-Fi выполнялась функция WiFiEvent() для вывода описанных ранее деталей.

WiFi.onEvent(WiFiEvent);

Наконец, назначьте все callback-функции. Это означает, что эти функции будут выполняться автоматически при необходимости. Например, когда ESP32 подключается к брокеру, он автоматически вызывает функцию onMqttConnect(), и так далее.

mqttClient.onConnect(onMqttConnect);
mqttClient.onDisconnect(onMqttDisconnect);
//mqttClient.onSubscribe(onMqttSubscribe);
//mqttClient.onUnsubscribe(onMqttUnsubscribe);
mqttClient.onPublish(onMqttPublish);
mqttClient.setServer(MQTT_HOST, MQTT_PORT);

Аутентификация брокера

Если ваш брокер требует аутентификации, раскомментируйте следующую строку и вставьте свои учётные данные (имя пользователя и пароль).

mqttClient.setCredentials("REPlACE_WITH_YOUR_USER", "REPLACE_WITH_YOUR_PASSWORD");

Наконец, подключитесь к Wi-Fi.

connectToWifi();

loop()

В loop() вы создаёте таймер, который позволяет публиковать новые показания температуры в топик esp32/ds18b20/temperature каждые 10 секунд.

unsigned long currentMillis = millis();
// Every X number of seconds (interval = 10 seconds)
// it publishes a new MQTT message
if (currentMillis - previousMillis >= interval) {
  // Save the last time a new reading was published
  previousMillis = currentMillis;
  // New temperature readings
  sensors.requestTemperatures();
  // Temperature in Celsius degrees
  temp = sensors.getTempCByIndex(0);

Если вы предпочитаете температуру в градусах Фаренгейта, раскомментируйте следующую строку:

//temp = sensors.getTempFByIndex(0);

Узнайте больше о датчике температуры DS18B20: ESP32 с DS18B20 руководство.

Публикация в топики

Чтобы опубликовать сообщение в MQTT-топик, используйте следующую строку:

uint16_t packetIdPub1 = mqttClient.publish(MQTT_PUB_TEMP, 1, true, String(temp).c_str());

Если вы хотите публиковать дополнительные показания в другие топики, вы можете продублировать эту строку в loop().

По сути, метод publish() объекта mqttClient используется для публикации данных в топик. Метод publish() принимает следующие аргументы по порядку:

• MQTT-топик (const char*)

• QoS (uint8_t): качество обслуживания – может быть 0, 1 или 2

• retain-флаг (bool): флаг сохранения

• payload (const char*): полезная нагрузка

QoS (Quality of Service) – это способ гарантировать доставку сообщения. Он может быть одного из следующих уровней:

• 0: сообщение будет доставлено один раз или не доставлено вовсе. Сообщение не подтверждается. Нет возможности дублирования сообщений;

• 1: сообщение будет доставлено как минимум один раз, но может быть доставлено более одного раза;

• 2: сообщение всегда доставляется ровно один раз;

• Узнайте больше о MQTT QoS.

Загрузка кода

С включённым Raspberry Pi и работающим MQTT-брокером Mosquitto загрузите код в ESP32.

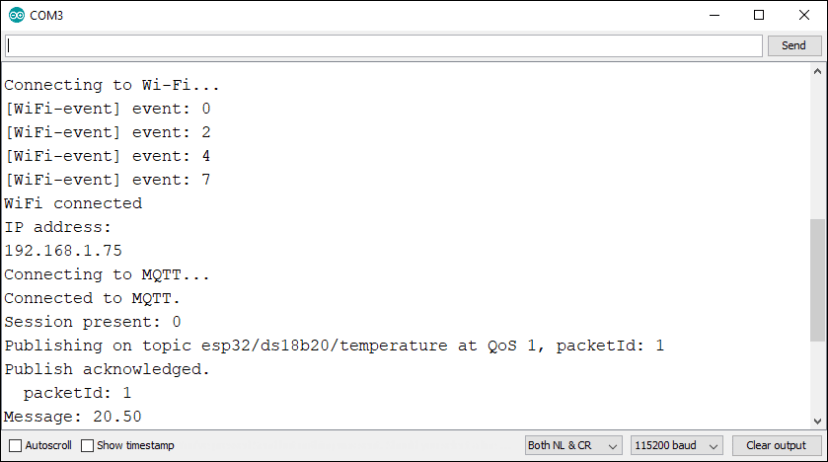

Откройте монитор порта на скорости 115200 бод, и вы увидите, что ESP32 начинает публиковать сообщения.

Подготовка панели Node-RED Dashboard

ESP32 публикует показания температуры каждые 10 секунд в топик esp32/ds18b20/temperature. Теперь вы можете использовать любую панель, поддерживающую MQTT, или любое другое устройство с поддержкой MQTT для подписки на этот топик и получения показаний.

В качестве примера мы создадим простой поток в Node-RED для подписки на этот топик и отображения показаний на шкале или графике.

Если у вас не установлен Node-RED, следуйте этим руководствам:

• Начало работы с Node-RED на Raspberry Pi

• Установка и начало работы с Node-RED Dashboard

После запуска Node-RED на Raspberry Pi, перейдите по IP-адресу Raspberry Pi с портом :1880.

http://raspberry-pi-ip-address:1880

Должен открыться интерфейс Node-RED. Перетащите узлы MQTT in, chart и gauge в поток.

Нажмите на узел MQTT и измените его свойства следующим образом:

Поле Server относится к MQTT-брокеру. В нашем случае MQTT-брокером является Raspberry Pi, поэтому установлено значение localhost:1883. Если вы используете облачный MQTT-брокер, вам следует изменить это поле. Введите топик, на который хотите подписаться, и QoS.

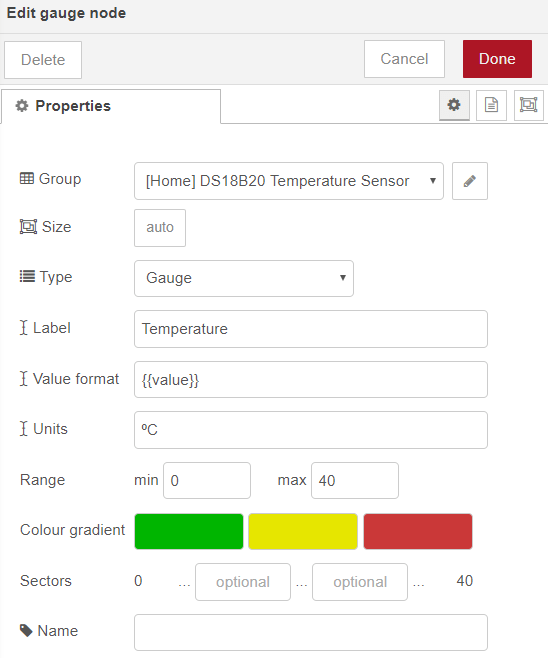

Установите следующие свойства для узла gauge.

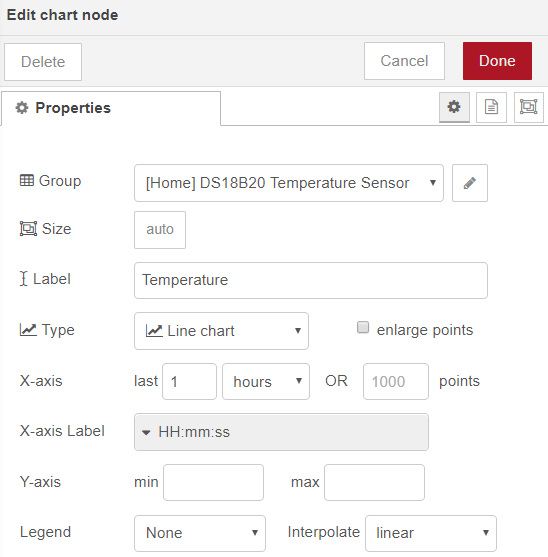

Отредактируйте узел chart следующим образом:

Соедините узлы, как показано ниже:

Наконец, разверните поток (нажмите кнопку в правом верхнем углу).

Альтернативно, вы можете перейти в Menu > Import и скопировать следующее в Clipboard для создания потока Node-RED.

[{"id":"5a45b8da.52b0d8","type":"mqtt in","z":"b01416d3.f69f38","name":"","topic":"esp32/ds18b20/temperature","qos":"1","datatype":"auto","broker":"8db3fac0.99dd48","x":380,"y":280,"wires":[["3042e15e.80a4ee","4c53cb0f.3e6084"]]},{"id":"3042e15e.80a4ee","type":"ui_gauge","z":"b01416d3.f69f38","name":"","group":"2b7ac01b.fc984","order":0,"width":0,"height":0,"gtype":"gage","title":"Temperature","label":"ºC","format":"{{value}}","min":0,"max":"40","colors":["#00b500","#e6e600","#ca3838"],"seg1":"","seg2":"","x":650,"y":240,"wires":[]},{"id":"4c53cb0f.3e6084","type":"ui_chart","z":"b01416d3.f69f38","name":"","group":"2b7ac01b.fc984","order":1,"width":0,"height":0,"label":"Temperature","chartType":"line","legend":"false","xformat":"HH:mm:ss","interpolate":"linear","nodata":"","dot":false,"ymin":"","ymax":"","removeOlder":1,"removeOlderPoints":"","removeOlderUnit":"3600","cutout":0,"useOneColor":false,"colors":["#1f77b4","#aec7e8","#ff7f0e","#2ca02c","#98df8a","#d62728","#ff9896","#9467bd","#c5b0d5"],"useOldStyle":false,"outputs":1,"x":650,"y":320,"wires":[[]]},{"id":"8db3fac0.99dd48","type":"mqtt-broker","z":"","name":"","broker":"localhost","port":"1883","clientid":"","usetls":false,"compatmode":false,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","closeTopic":"","closeQos":"0","closePayload":"","willTopic":"","willQos":"0","willPayload":""},{"id":"2b7ac01b.fc984","type":"ui_group","z":"","name":"DS18B20 Temperature Sensor","tab":"99ab8dc5.f435c","disp":true,"width":"6","collapse":false},{"id":"99ab8dc5.f435c","type":"ui_tab","z":"","name":"Home","icon":"dashboard","disabled":false,"hidden":false}]

Просмотреть исходный код

Демонстрация

Перейдите по IP-адресу Raspberry Pi с :1880/ui.

http://raspberry-pi-ip-address:1880/ui

Вы должны получить доступ к текущим показаниям датчика на панели Dashboard (шкала и график).

Вот и всё! Ваша плата ESP32 публикует показания датчика в Node-RED через MQTT.

Заключение

MQTT – это отличный протокол связи для обмена небольшими объёмами данных между устройствами. В этом руководстве вы узнали, как публиковать показания температуры DS18B20 с ESP32 в MQTT-топик. Затем вы можете использовать любое устройство или платформу домашней автоматизации для подписки на этот топик и получения показаний.

Вместо датчика температуры DS18B20 вы можете использовать любой другой датчик, а также публиковать в несколько топиков одновременно.

Надеемся, это руководство оказалось полезным. Если вы хотите узнать больше об ESP32, ознакомьтесь с нашими ресурсами:

• Learn ESP32 with Arduino IDE

• MicroPython Programming with ESP32 and ESP8266

• Другие проекты ESP32…

Спасибо за чтение.

---

Источник: :doc:`Random Nerd Tutorials – ESP32 MQTT Publish DS18B20 Temperature Readings (Arduino IDE) <../esp32-mqtt-publish-ds18b20-temperature-arduino/index>`
