ESP32: Руководство по модулю часов реального времени DS3231 (RTC) – Получение времени и настройка будильников

Это руководство представляет собой вводное пособие по модулю часов реального времени DS3231 с ESP32. Модуль RTC DS3231 – это отличный модуль для точного хронометража, он также позволяет настраивать будильники, генерировать прямоугольные сигналы различных частот и получать показания температуры.

Используете модуль RTC DS1307? Следуйте этому руководству: ESP32: Guide for DS1307 Real Time Clock Module (RTC).

В этом руководстве мы рассмотрим следующие темы:

• Введение в модули часов реального времени (RTC)

• Знакомство с модулем RTC DS3231

• Подключение модуля RTC DS3231 к ESP32

• Установка библиотеки RTCLib

• ESP32 с DS3231: Установка и чтение времени

• DS3231 с ESP32: Настройка будильников

Введение в модули часов реального времени (RTC)

Модули RTC, такие как DS3231 и DS1307, имеют собственные миниатюрные часы для самостоятельного отслеживания времени. Обычно они поставляются с держателем батареи для подключения батарейки, чтобы они продолжали работать даже при перезагрузке ESP32 или отключении питания.

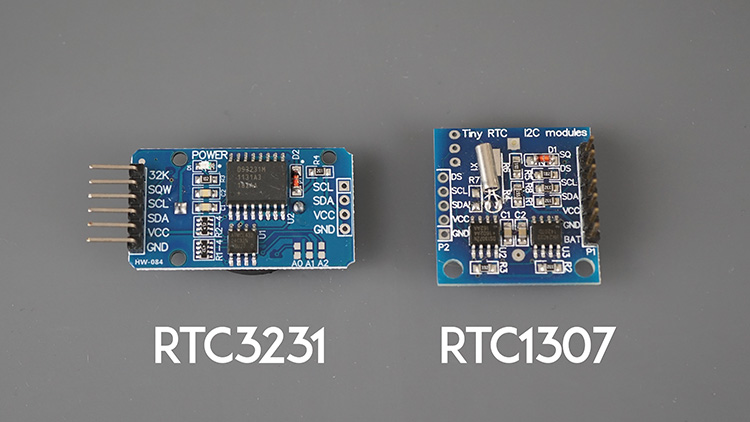

DS3231 и DS1307 – одни из самых популярных вариантов для использования с микроконтроллерами. Оба совместимы с ESP32 и обмениваются данными по протоколу I2C. DS3231 более точен, поскольку выдает результаты с температурной компенсацией. Кроме того, с DS3231 также можно настраивать внешние будильники, что может быть крайне полезно.

Знакомство с модулем RTC DS3231

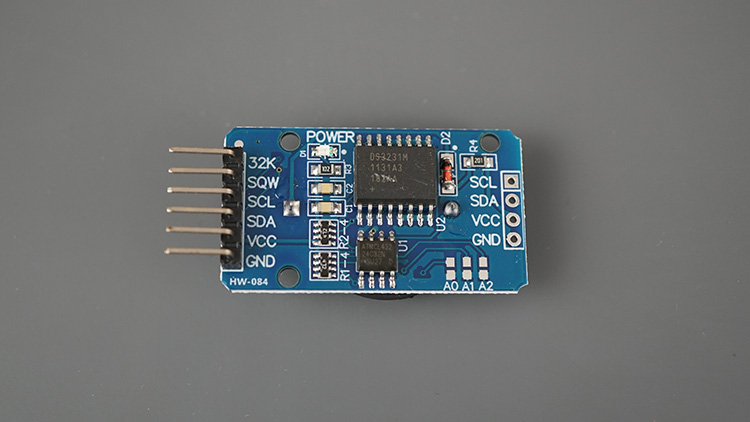

На следующем изображении показан модуль RTC DS3231. Он использует кварцевый генератор с температурной компенсацией (TCXO) частотой 32 кГц для точного отслеживания времени (он устойчив к изменениям температуры). Благодаря этому он также позволяет получать данные о температуре.

Помимо точного отслеживания даты и времени, он также имеет встроенную память для хранения до двух будильников и может генерировать прямоугольные сигналы на различных частотах: 1 Гц, 4 кГц, 8 кГц и 32 кГц.

Связь с модулем RTC осуществляется по протоколу I2C. Обычно его адрес – 0x68.

Этот модуль также поставляется с EEPROM 24C32 объемом 32 байта, которую можно использовать для хранения любых энергонезависимых данных. Вы можете обращаться к этой памяти EEPROM по шине I2C, указав соответствующий адрес (0x57).

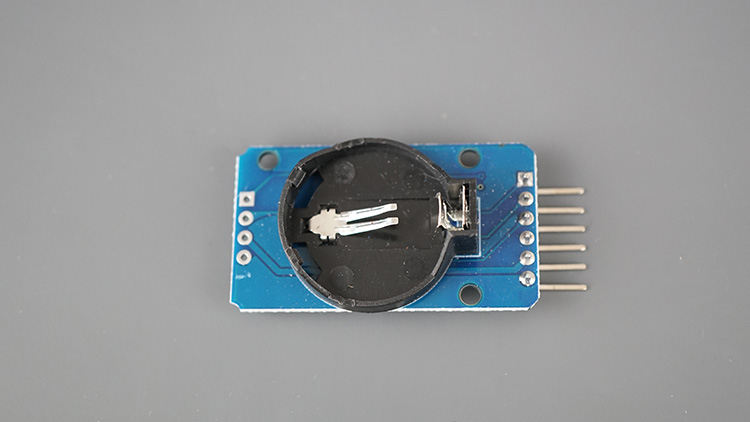

Держатель батареи DS3231

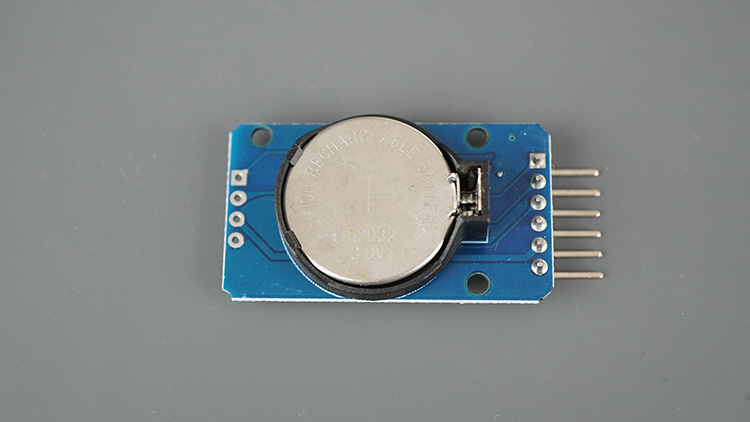

DS3231 поставляется с держателем батареи для подключения батарейки, обеспечивающей точное хронометрирование. В случае отключения питания модуль продолжит точно отслеживать время и сохранит все настройки будильников.

Вы должны использовать батарею LIR2032, которая является перезаряжаемой. Не используйте CR2032 (не перезаряжаемая).

Если вы хотите использовать батарею CR2032, которая не является перезаряжаемой, вам необходимо отключить цепь зарядки батареи, отпаяв и удалив резистор (обозначенный R4 на моем модуле) рядом с диодом.

Будильники DS3231

DS3231 может хранить до двух будильников: будильник 1 и будильник 2. Эти будильники можно настроить на срабатывание по определенному времени и/или дате. При срабатывании будильника вывод SQW модуля выдает сигнал LOW.

Вы можете обнаружить этот сигнал с помощью ESP32 и вызвать прерывания или даже разбудить его из режима глубокого сна. Таким образом, эта функция крайне полезна для настройки периодического пробуждения из глубокого сна и других периодических задач, автоматизации на основе времени, а также одноразовых оповещений (поскольку вы можете сбросить будильник после его срабатывания).

Каждый будильник можно настроить на срабатывание в различных режимах. Эти режимы позволяют создавать будильники, которые повторяются каждую секунду, минуту, час, ежедневно, еженедельно или даже раз в месяц.

Будильник 1:

• Каждую секунду

• При совпадении секунд, минут, часов, дня или даты

Будильник 2:

• Каждую минуту

• При совпадении минут, часов, дня или даты

Мы рассмотрим, как настраивать будильники, далее в этом руководстве.

I2C-адрес модуля RTC DS3231

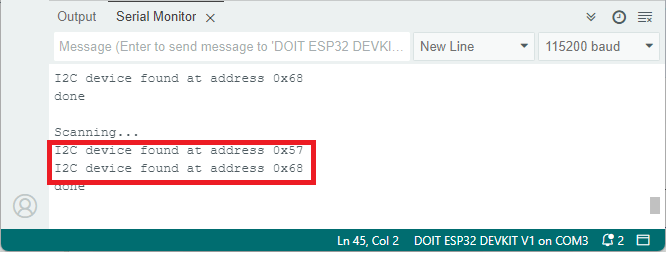

По умолчанию адрес RTC DS3231 – 0x68, а EEPROM, подключенная к модулю, имеет адрес 0x57. Вы можете запустить скетч сканера I2C для проверки адресов.

Распиновка модуля RTC DS3231

В следующей таблице кратко описана распиновка модуля RTC DS3231.

32K	Выход генератора 32 кГц – может использоваться как источник тактового сигнала
SQW	Выход прямоугольного сигнала / прерывания
SCL	Вывод SCL для I2C
SDA	Вывод SDA для I2C
VCC	Питание модуля (3.3 В или 5 В)
GND	GND

Подключение модуля RTC DS3231 к ESP32

Вот список компонентов, необходимых для этого руководства:

• Плата ESP32 – читайте Лучшие платы разработки ESP32

• Модуль DS3231

• Соединительные провода

• Макетная плата

Вы можете использовать ссылки выше или перейти напрямую на MakerAdvisor.com/tools для поиска всех компонентов по лучшей цене!

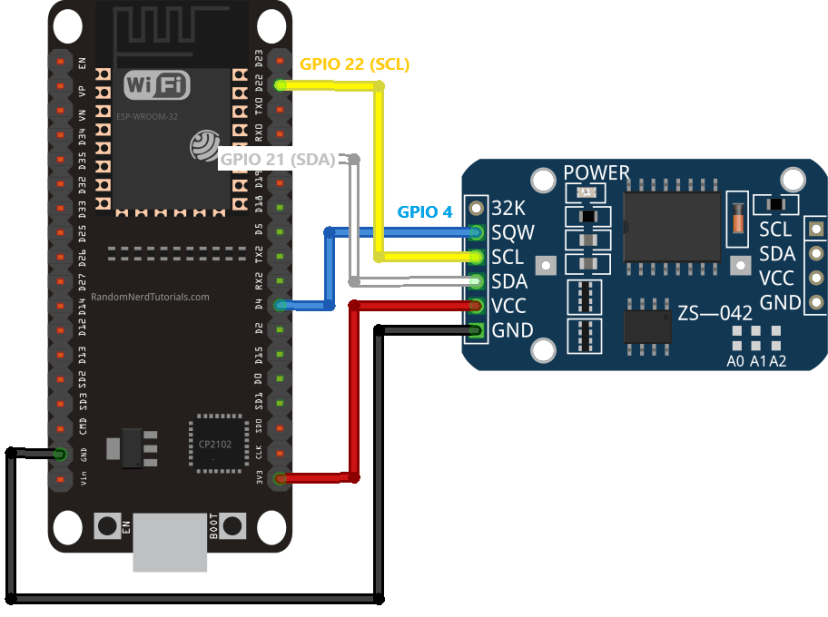

Подключите DS3231 к ESP32. Вы можете использовать следующую таблицу в качестве справки или посмотреть на схему подключения.

Модуль RTC DS3231	ESP32
SQW	GPIO 4 (или любой другой цифровой вывод)
SCL	GPIO 22
SDA	GPIO 21
VCC	3V3
GND	GND

Вам также может быть полезно: Руководство по I2C-связи с ESP32.

Работа с RTC

Использование модуля RTC в ваших проектах всегда требует двух важных шагов.

1. Установка текущего времени: вы можете сделать это вручную, вставив текущее время (или другое желаемое время) в код; системное локальное время; или получить время с NTP-сервера.

2. Сохранение времени: чтобы RTC сохранял правильное время, даже при отключении питания, к нему необходимо подключить батарею. Модули RTC поставляются с держателем батареи, обычно для монетной батарейки.

Установка библиотеки RTCLib

Мы будем программировать ESP32 с использованием Arduino IDE. Убедитесь, что у вас установлены платы ESP32, следуя этому руководству: Установка платы ESP32 в Arduino IDE 2 (Windows, Mac OS X, Linux)

Существует несколько библиотек для взаимодействия с модулем RTC DS3231. Мы будем использовать RTCLib от Adafruit, которая совместима с модулями RTC DS1307, DS3231 и PCF8523. Кроме того, эта библиотека также совместима с платами ESP32 (хотя это не упоминается на странице библиотеки).

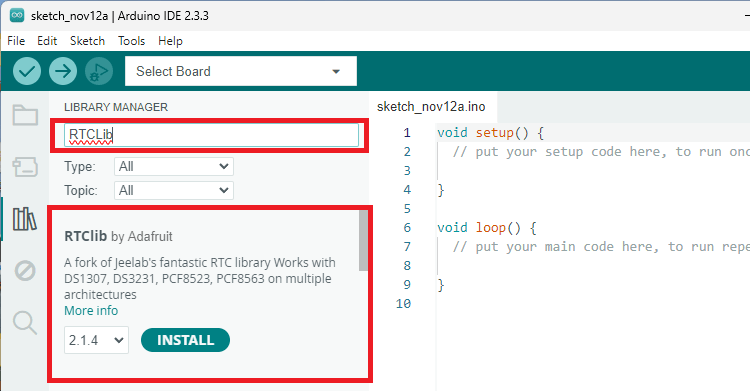

В Arduino IDE перейдите в Sketch > Include Library > Manage Libraries. Найдите RTCLib и установите библиотеку от Adafruit. Мы используем версию 2.1.4.

ESP32 с DS3231: Установка и чтение времени

Следующий пример устанавливает время на часах RTC, а затем считывает время в цикле каждые три секунды. Мы также считываем температуру. Этот код показывает два разных способа установки времени: синхронизацию RTC с системным временем (дата и время компиляции скетча) и установку определенной даты и времени вручную, записав их самостоятельно в код.

/*********
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete instructions at https://RandomNerdTutorials.com/esp32-ds3231-real-time-clock-arduino/
*********/

// Based on the RTCLib Library examples: https://github.com/adafruit/RTClib
// Date and time functions using a DS1307 RTC connected via I2C and Wire lib
#include "RTClib.h"

RTC_DS3231 rtc;

char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};

void setup () {
  Serial.begin(115200);

  if (! rtc.begin()) {
    Serial.println("Couldn't find RTC");
    Serial.flush();
    while (1) delay(10);
  }

  if (rtc.lostPower()) {
    Serial.println("RTC lost power, let's set the time!");
    // When time needs to be set on a new device, or after a power loss, the
    // following line sets the RTC to the date & time this sketch was compiled
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
    // This line sets the RTC with an explicit date & time, for example to set
    // January 21, 2014 at 3am you would call:
    //rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));
  }

  // When time needs to be re-set on a previously configured device, the
  // following line sets the RTC to the date & time this sketch was compiled
  //rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  // This line sets the RTC with an explicit date & time, for example to set
  // January 21, 2014 at 3am you would call:
  //rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));
}

void loop () {
  // Get the current time from the RTC
  DateTime now = rtc.now();

  // Getting each time field in individual variables
  // And adding a leading zero when needed;
  String yearStr = String(now.year(), DEC);
  String monthStr = (now.month() < 10 ? "0" : "") + String(now.month(), DEC);
  String dayStr = (now.day() < 10 ? "0" : "") + String(now.day(), DEC);
  String hourStr = (now.hour() < 10 ? "0" : "") + String(now.hour(), DEC);
  String minuteStr = (now.minute() < 10 ? "0" : "") + String(now.minute(), DEC);
  String secondStr = (now.second() < 10 ? "0" : "") + String(now.second(), DEC);
  String dayOfWeek = daysOfTheWeek[now.dayOfTheWeek()];

  // Complete time string
  String formattedTime = dayOfWeek + ", " + yearStr + "-" + monthStr + "-" + dayStr + " " + hourStr + ":" + minuteStr + ":" + secondStr;

  // Print the complete formatted time
  Serial.println(formattedTime);

  // Getting temperature
  Serial.print(rtc.getTemperature());
  Serial.println("ºC");

  Serial.println();
  delay(3000);
}

Просмотреть исходный код

Как работает код

Начните с импорта библиотеки RTCLib.

#include "RTClib.h"

Затем создайте объект RTC_DS3231 с именем rtc.

RTC_DS3231 rtc;

Далее создайте массив символов с днями недели.

char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};

Вы можете получить доступ к каждому дню по его индексу. Например:

• daysOfTheWeek[0] вернет «Sunday».

• daysOfTheWeek[1] вернет «Monday».

В setup() инициализируйте Serial Monitor.

Serial.begin(115200);

Инициализируйте модуль RTC следующим образом:

if (! rtc.begin()) {
  Serial.println("Couldn't find RTC");
  Serial.flush();
  while (1) delay(10);
}

Проверка состояния RTC

Затем проверьте, потерял ли RTC питание, с помощью функции lostPower(). Если он не работает, потому что это новое устройство или потому что резервная батарея разрядилась, мы выведем сообщение в Serial Monitor и установим время.

if (rtc.lostPower()) {
  Serial.println("RTC lost power, let's set the time!");

Установка времени

Для установки времени на RTC мы можем использовать метод adjust() нашего объекта rtc. Следующая строка устанавливает дату и время RTC на текущую дату и время, когда этот скетч был последний раз скомпилирован.

rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

__DATE__ и __TIME__ – это макросы, которые предоставляют текущую дату и время на момент компиляции.

В качестве альтернативы вы можете установить дату и время вручную. Передайте поля времени в следующем порядке: год, месяц, день, час, минута, секунда. Эта строка закомментирована в коде.

// January 21, 2014 at 3am you would call:
rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));

Если вам нужно переустановить время на ранее настроенном устройстве, вы можете вызвать одну из двух предыдущих строк для установки времени без проверки потери питания (это закомментировано в коде).

// When time needs to be re-set on a previously configured device, the
// following line sets the RTC to the date & time this sketch was compiled
//rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
// This line sets the RTC with an explicit date & time, for example to set
// January 21, 2014 at 3am you would call:
//rtc.adjust(DateTime(2014, 1, 21, 3, 0, 0));

Получение даты и времени

В loop() мы получаем дату и время каждые три секунды и выводим их в Serial Monitor.

Мы вызываем rtc.now() для получения текущей даты и времени из модуля RTC.

DateTime now = rtc.now();

Он возвращает объект DateTime, содержащий значения текущего года, месяца, дня, часа, минуты и секунды.

Для доступа к каждому полю даты и времени мы можем использовать следующие методы:

now.year()	Получает текущий год (например, 2024)
now.month()	Получает текущий месяц (1–12)
now.day()	Получает текущий день месяца (1–31)
now.dayOfTheWeek()	Получает день недели (0-6), где 0 – воскресенье, а 6 – суббота
now.hour()	Получает текущий час (0–23)
now.minute()	Получает текущую минуту (0–59)
now.second()	Получает текущую секунду (0–59)

Для преобразования результата в строку мы можем использовать метод String(). Мы также передаем DEC в качестве второго аргумента методу String() для получения десятичного числа.

String yearStr = String(now.year(), DEC);

В случае месяца, дня, часа, минуты и секунды мы добавляем ведущий ноль, когда число меньше 10. Таким образом, вместо, например: 3:5:6 (что выглядит странно для формата времени), вы получите 03:05:06.

String monthStr = (now.month() < 10 ? "0" : "") + String(now.month(), DEC);
String dayStr = (now.day() < 10 ? "0" : "") + String(now.day(), DEC);
String hourStr = (now.hour() < 10 ? "0" : "") + String(now.hour(), DEC);
String minuteStr = (now.minute() < 10 ? "0" : "") + String(now.minute(), DEC);
String secondStr = (now.second() < 10 ? "0" : "") + String(now.second(), DEC);

Для получения названия дня недели мы используем массив daysOfTheWeek, созданный в начале кода.

String dayOfWeek = daysOfTheWeek[now.dayOfTheWeek()];

В конце мы объединяем все поля времени в переменную и выводим их в Serial Monitor.

// Complete time string
String formattedTime = dayOfWeek + ", " + yearStr + "-" + monthStr + "-" + dayStr + " " + hourStr + ":" + minuteStr + ":" + secondStr;

// Print the complete formatted time
Serial.println(formattedTime);

DS3231 выдает результаты с температурной компенсацией. Мы можем получить измеряемую температуру с помощью метода getTemperature() объекта rtc. Он возвращает температуру в градусах Цельсия.

// Getting temperature
Serial.print(rtc.getTemperature());
Serial.println("ºC");

Тестирование примера

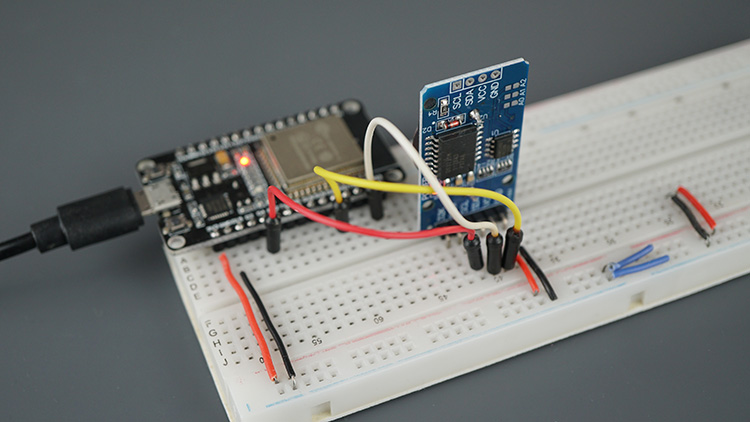

Подключив RTC к ESP32, загрузите код на вашу плату.

Откройте Serial Monitor на скорости 115200 бод. ESP32 установит время RTC и будет отображать текущее время и температуру каждые три секунды.

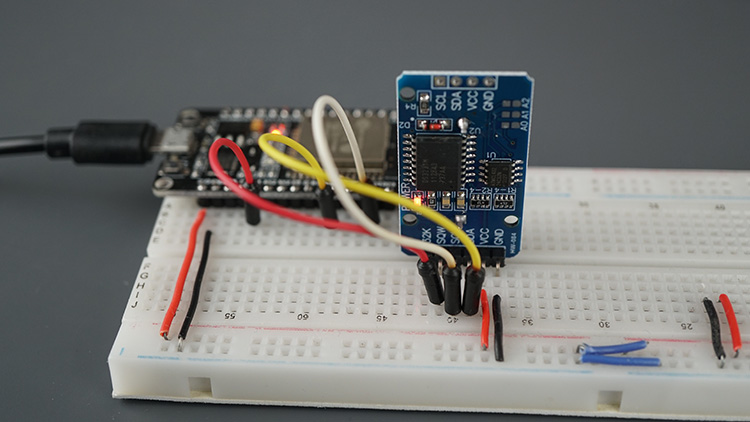

DS3231 с ESP32: Настройка будильников

Модуль RTC DS3231 позволяет настроить до двух будильников: будильник 1 и будильник 2. При использовании библиотеки RTCLib для будильников доступны следующие режимы:

Будильник	Режим	Значение (Срабатывание будильника…)
Будильник 1	DS3231_A1_PerSecond	каждую секунду
Будильник 1	DS3231_A1_Second	при совпадении секунд
Будильник 1	DS3231_A1_Minute	при совпадении минут
Будильник 1	DS3231_A1_Hour	при совпадении часа
Будильник 1	DS3231_A1_Date	при совпадении даты
Будильник 1	DS3231_A1_Day	при совпадении дня
Будильник 2	DS3231_A2_PerMinute	каждую минуту
Будильник 2	DS3231_A2_Minute	при совпадении минут
Будильник 2	DS3231_A2_Hour	при совпадении часа
Будильник 2	DS3231_A2_Date	при совпадении даты
Будильник 2	DS3231_A2_Day	при совпадении дня

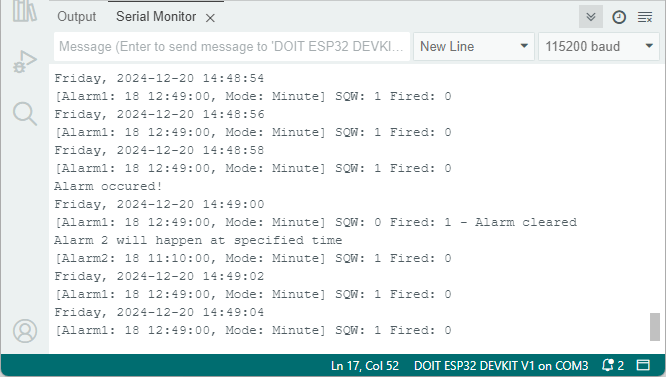

Следующий пример показывает, как настроить два будильника и использовать их для вызова прерывания на ESP32 (узнайте больше о прерываниях ESP32 здесь).

/*********
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete instructions at https://RandomNerdTutorials.com/esp32-ds3231-real-time-clock-arduino/
*********/

// Example based on the RTClib: implementation of an alarm using DS3231 https://github.com/adafruit/RTClib
#include <RTClib.h>
RTC_DS3231 rtc;

char daysOfTheWeek[7][12] = {"Sunday", "Monday", "Tuesday", "Wednesday", "Thursday", "Friday", "Saturday"};

// the pin that is connected to SQW
#define CLOCK_INTERRUPT_PIN 4

// LED for visual indication
const int ledPin = 2;

// set the alarms
// (year, month, day, hour, minutes, seconds)
DateTime alarm1Time = DateTime(2024, 12, 18, 12, 49, 0);
DateTime alarm2Time = DateTime(2024, 12, 18, 11, 10, 0);

void printCurrentTime(){
  // Get the current time from the RTC
  DateTime now = rtc.now();

  // Getting each time field in individual variables
  // And adding a leading zero when needed;
  String yearStr = String(now.year(), DEC);
  String monthStr = (now.month() < 10 ? "0" : "") + String(now.month(), DEC);
  String dayStr = (now.day() < 10 ? "0" : "") + String(now.day(), DEC);
  String hourStr = (now.hour() < 10 ? "0" : "") + String(now.hour(), DEC);
  String minuteStr = (now.minute() < 10 ? "0" : "") + String(now.minute(), DEC);
  String secondStr = (now.second() < 10 ? "0" : "") + String(now.second(), DEC);
  String dayOfWeek = daysOfTheWeek[now.dayOfTheWeek()];

  // Complete time string
  String formattedTime = dayOfWeek + ", " + yearStr + "-" + monthStr + "-" + dayStr + " " + hourStr + ":" + minuteStr + ":" + secondStr;

  // Print the complete formatted time
  Serial.println(formattedTime);
}

void onAlarm() {
  Serial.println("Alarm occurred!");
  // toggle the current LED state
  int state = digitalRead(ledPin);
  digitalWrite(ledPin, !state);
}

void setup() {
  Serial.begin(115200);
  pinMode (ledPin, OUTPUT);
  digitalWrite(ledPin, LOW);

  // initializing the rtc
  if(!rtc.begin()) {
    Serial.println("Couldn't find RTC!");
    Serial.flush();
    while (1) delay(10);
  }

  if(rtc.lostPower()) {
    // this will adjust to the date and time at compilation
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }
  // Uncomment if you need to adjust the time
  // rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));

  //we don't need the 32K Pin, so disable it
  rtc.disable32K();

  // Trigger an interrupt when the alarm happens
  pinMode(CLOCK_INTERRUPT_PIN, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(CLOCK_INTERRUPT_PIN), onAlarm, FALLING);

  // set alarm 1, 2 flag to false (so alarm 1, 2 didn't happen so far)
  // if not done, this easily leads to problems, as both register aren't reset on reboot/recompile
  rtc.clearAlarm(1);
  rtc.clearAlarm(2);

  // stop oscillating signals at SQW Pin, otherwise setAlarm1 will fail
  rtc.writeSqwPinMode(DS3231_OFF);

  // turn off alarm 2 (in case it isn't off already)
  // again, this isn't done at reboot, so a previously set alarm could easily go overlooked
  rtc.disableAlarm(2);

  // Schedule Alarm1 to fire when the minutes match
  if(!rtc.setAlarm1(alarm1Time, DS3231_A1_Minute)) {  // this mode triggers the alarm when the minutes match
    Serial.println("Error, alarm wasn't set!");
  }else {
    Serial.println("Alarm 1 will happen at specified time");
  }
}

void loop() {
  // print current date and time
  printCurrentTime();

  // Get Details about the alarm1
  DateTime alarm1 = rtc.getAlarm1();
  Ds3231Alarm1Mode alarm1mode = rtc.getAlarm1Mode();
  char alarm1Date[12] = "DD hh:mm:ss";
  alarm1.toString(alarm1Date);
  Serial.print("[Alarm1: ");\
  Serial.print(alarm1Date);\
  Serial.print(", Mode: ");\
  switch (alarm1mode) {\
    case DS3231_A1_PerSecond: Serial.print("PerSecond"); break;\
    case DS3231_A1_Second: Serial.print("Second"); break;\
    case DS3231_A1_Minute: Serial.print("Minute"); break;\
    case DS3231_A1_Hour: Serial.print("Hour"); break;\
    case DS3231_A1_Date: Serial.print("Date"); break;\
    case DS3231_A1_Day: Serial.print("Day"); break;\
  }\
  // the value at SQW-Pin (because of pullup 1 means no alarm)\
  Serial.print("] SQW: ");
  Serial.print(digitalRead(CLOCK_INTERRUPT_PIN));
  // whether a alarm fired
  Serial.print(" Fired: ");
  Serial.print(rtc.alarmFired(1));

  // Only one alarm can be set at a time, reset alarm 1 and activate alarm 2
  // resetting SQW and alarm 1 flag
  // the next alarm could now be configurated
  if (rtc.alarmFired(1)) {
      rtc.clearAlarm(1);
      Serial.println(" - Alarm cleared");

      // Set Alarm 2
      if(!rtc.setAlarm2(alarm2Time, DS3231_A2_Minute)) {  // this mode triggers the alarm when the minutes match
        Serial.println("Error, alarm wasn't set!");
      }else {
        Serial.println("Alarm 2 will happen at specified time");
      }

    // Get Details about the alarm2
    DateTime alarm1 = rtc.getAlarm2();
    Ds3231Alarm2Mode alarm2mode = rtc.getAlarm2Mode();
    char alarm2Date[12] = "DD hh:mm:ss";
    alarm1.toString(alarm2Date);
    Serial.print("[Alarm2: ");\
    Serial.print(alarm2Date);\
    Serial.print(", Mode: ");\
    switch (alarm2mode) {\
      case DS3231_A2_PerMinute: Serial.print("Every Minute"); break;\
      case DS3231_A2_Minute: Serial.print("Minute"); break;\
      case DS3231_A2_Hour: Serial.print("Hour"); break;\
      case DS3231_A2_Date: Serial.print("Date"); break;\
      case DS3231_A2_Day: Serial.print("Day"); break;\
    }\
    // the value at SQW-Pin (because of pullup 1 means no alarm)\
    Serial.print("] SQW: ");
    Serial.print(digitalRead(CLOCK_INTERRUPT_PIN));
    // whether a alarm fired
    Serial.print(" Fired: ");
    Serial.print(rtc.alarmFired(1));
  }

  Serial.println();
  delay(2000);
}

Просмотреть исходный код

Важные замечания о будильниках:

• RTC позволяет сохранять до двух будильников;

• одновременно может быть активен только один будильник;

• после срабатывания будильника необходимо сбросить его флаг, чтобы избежать повторного срабатывания и сбоя ESP32;

• необходимо деактивировать один будильник перед активацией другого.

Как работает код?

Мы уже рассмотрели, как инициализировать RTC, устанавливать и получать время из модуля DS3231. Мы объясним только соответствующие части, связанные с будильниками.

Определите GPIO, подключенный к выводу SQW. В нашем случае мы используем GPIO 4, вы можете использовать любой другой подходящий GPIO.

// the pin that is connected to SQW
#define CLOCK_INTERRUPT_PIN 4

Сначала мы создаем два объекта DateTime для установки времени будильника 1 и будильника 2.

DateTime alarm1Time = DateTime(2024, 12, 18, 12, 05, 0);
DateTime alarm2Time = DateTime(2024, 12, 18, 11, 10, 0);

Затем нам нужно отключить вывод 32K, поскольку мы его не используем.

rtc.disable32K();

Установите вывод SQW как прерывание, чтобы мы могли вызвать функцию при срабатывании будильника. SQW работает по активному низкому уровню, что означает, что его состояние обычно HIGH и меняется на LOW при срабатывании будильника. При срабатывании будильника мы вызовем функцию onAlarm.

// Trigger an interrupt when the alarm happens
pinMode(CLOCK_INTERRUPT_PIN, INPUT_PULLUP);
attachInterrupt(digitalPinToInterrupt(CLOCK_INTERRUPT_PIN), onAlarm, FALLING);

Функция onAlarm(), определенная ранее в коде, выводит сообщение в Serial Monitor и инвертирует текущее состояние GPIO 2 (подключенного к встроенному светодиоду ESP32).

void onAlarm() {
  Serial.println("Alarm occured!");
  int state = digitalRead(ledPin);
  digitalWrite(ledPin, !state);
}

Сбросьте оба будильника – будильник 1 и будильник 2 – перед настройкой любого будильника.

rtc.clearAlarm(1);
rtc.clearAlarm(2);

Мы будем использовать вывод SQW для срабатывания будильников. Мы не будем использовать его функцию генерации прямоугольных сигналов. Поэтому нам нужно её остановить.

rtc.writeSqwPinMode(DS3231_OFF);

Одновременно может работать только один будильник. Поэтому отключите будильник 2 перед настройкой будильника 1.

rtc.disableAlarm(2);

Настройте будильник 1 с помощью функции setAlarm1() объекта rtc. Передайте в качестве аргументов время для будильника 1 и режим будильника. Мы уже рассмотрели варианты режимов для будильника 1 и будильника 2 ранее. В данном случае мы устанавливаем DS3231_A1_Minute, что означает, что будильник сработает при совпадении минут.

// Schedule Alarm1 to fire when the minutes match
if(!rtc.setAlarm1(alarm1Time, DS3231_A1_Minute)) {  // this mode triggers the alarm when the minutes match
  Serial.println("Error, alarm wasn't set!");
}else {
  Serial.println("Alarm 1 will happen at specified time");
}

В loop() мы выводим информацию о текущем будильнике.

// Get Details about the alarm1
DateTime alarm1 = rtc.getAlarm1();
Ds3231Alarm1Mode alarm1mode = rtc.getAlarm1Mode();
char alarm1Date[12] = "DD hh:mm:ss";
alarm1.toString(alarm1Date);
Serial.print("[Alarm1: ");\
Serial.print(alarm1Date);\
Serial.print(", Mode: ");\
switch (alarm1mode) {\
  case DS3231_A1_PerSecond: Serial.print("PerSecond"); break;\
  case DS3231_A1_Second: Serial.print("Second"); break;\
  case DS3231_A1_Minute: Serial.print("Minute"); break;\
  case DS3231_A1_Hour: Serial.print("Hour"); break;\
  case DS3231_A1_Date: Serial.print("Date"); break;\
  case DS3231_A1_Day: Serial.print("Day"); break;\
}\
// the value at SQW-Pin (because of pullup 1 means no alarm)\
Serial.print("] SQW: ");
Serial.print(digitalRead(CLOCK_INTERRUPT_PIN));
// whether a alarm fired
Serial.print(" Fired: ");
Serial.print(rtc.alarmFired(1));

Мы можем проверить, сработал ли будильник 1, используя следующую строку:

if (rtc.alarmFired(1)) {

Когда он срабатывает, мы сбрасываем этот будильник и начинаем настройку будильника 2.

// Set Alarm 2
if(!rtc.setAlarm2(alarm2Time, DS3231_A2_Minute)) {  // this mode triggers the alarm when the minutes match
  Serial.println("Error, alarm wasn't set!");
}else {
  Serial.println("Alarm 2 will happen at specified time");
}

Это лишь краткий пример, показывающий детали настройки будильников с модулем RTC DS3231. Теперь вы сможете модифицировать этот пример для использования будильников в ваших собственных проектах. Эта функция будильников может быть особенно полезна для пробуждения ESP32 из глубокого сна в назначенное время или для планирования периодических задач, которые должны выполняться в определенное время.

После загрузки кода вы должны увидеть информацию о будильниках в Serial Monitor. Встроенный светодиод ESP32 будет переключаться каждый раз при срабатывании будильника.

Заключение

В этом руководстве вы узнали, как использовать модуль RTC DS3231 с ESP32 для установки и получения времени, настройки будильников и получения показаний температуры.

В следующем руководстве мы покажем, как настроить будильники для пробуждения ESP32 из глубокого сна в определенное время.

Надеемся, что это руководство было для вас полезным. Другие руководства, которые могут быть вам интересны:

• ESP32 Deep Sleep with Arduino IDE and Wake Up Sources

• ESP32: How to Log Data (10 Different Ways)

• ESP32 OLED Display with Arduino IDE

---

Источник: ESP32: Guide for DS3231 Real Time Clock Module (RTC) — Getting Time and Setting Alarms
