ESP32 с FreeRTOS: Начало работы с семафорами (Arduino IDE)

В этом руководстве мы познакомим вас с семафорами FreeRTOS для ESP32 и объясним, как их использовать в Arduino IDE. Семафоры – это сигналы (или флаги), которые позволяют синхронизировать задачи и управлять событиями. Они могут использоваться для указания того, что событие произошло или что ресурс доступен. В отличие от очередей, семафоры не передают данные.

Руководство по семафорам FreeRTOS для ESP32 в Arduino IDE

Существует два типа семафоров: бинарные семафоры и счётные семафоры. В этом руководстве мы создадим и рассмотрим два различных примера, чтобы показать, как работают эти два типа семафоров.

Впервые работаете с FreeRTOS? Начните с этого руководства: ESP32 with FreeRTOS (Arduino IDE) — Getting Started Guide: Creating Tasks.

Введение в семафоры 

Семафоры – это инструменты сигнализации в FreeRTOS, используемые для координации задач. Они обычно применяются для указания того, что событие произошло или что ресурс доступен. В отличие от очередей, семафоры не передают данные, только «счёт», или «флаг», или «сигнал» (или как угодно это назовите), используемый для запуска действий, когда что-то происходит.

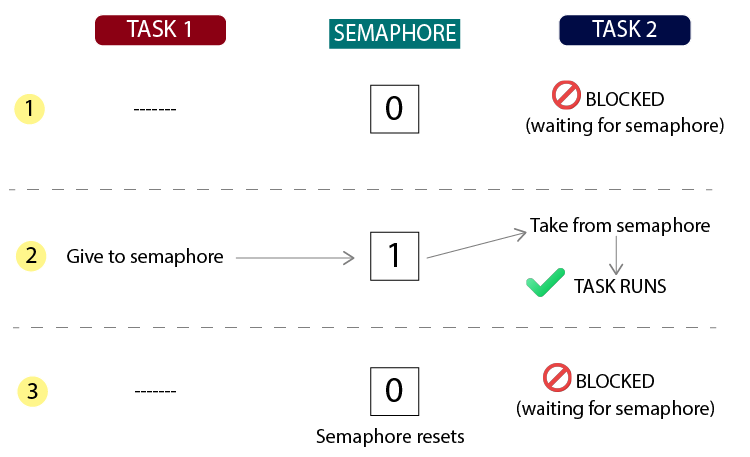

Простой пример работы бинарного семафора

Они позволяют задачам ожидать события, такие как нажатие кнопки или обнаружение движения, или сигнализировать о том, что событие произошло. Это делает их особенно полезными в сценариях, связанных с прерываниями и синхронизацией задач.

Поскольку семафоры не хранят данные, они потребляют меньше памяти, чем очереди, и идеально подходят для лёгкой сигнализации событий между задачами.

Существует два типа семафоров:

Бинарный семафор: сигнализирует о единичном событии. Это инструмент синхронизации, который может быть либо пустым (0), либо полным (1). Это как сигнал, которого задача ожидает перед тем, как продолжить выполнение.
Счётный семафор: отслеживает несколько событий (это может быть одно и то же событие несколько раз). Это как очередь событий до максимального счёта, который вы определяете. В отличие от очередей FreeRTOS, они не переносят данные. Только сигнал синхронизации. Вы лучше поймёте, как это работает, позже на примере.

Основные функции семафоров 

Вот некоторые основные функции бинарных и счётных семафоров при использовании ESP32 с Arduino IDE. Далее мы рассмотрим эти функции в практических примерах.

Создание бинарного семафора 

Для создания бинарного семафора используйте функцию xSemaphoreCreateBinary(). Она возвращает дескриптор SemaphoreHandle_t в случае успеха или NULL, если создание не удалось.

Создание счётного семафора 

Для создания счётного семафора используйте функцию xSemaphoreCreateCounting(). Она возвращает дескриптор SemaphoreHandle_t в случае успеха или NULL, если создание не удалось. В качестве аргумента передайте максимальный счёт.

Взятие семафора (получение из семафора)

Используйте функцию xSemaphoreTake(semaphore, timeout) в задаче для ожидания или взятия семафора. Для бинарного семафора она блокируется до тех пор, пока семафор не станет доступным (состояние 1), устанавливая его в 0 при взятии.

Для счётного семафора она уменьшает счёт, если он больше 0, или блокируется, если счёт равен 0. Параметр timeout указывает, как долго ожидать (в тиках); portMAX_DELAY означает бесконечное ожидание. Это означает, что задача будет заблокирована, пока не появится значение семафора для взятия.

Передача семафора 

Для передачи семафора используйте функцию xSemaphoreGive(), если вы находитесь внутри задачи, или xSemaphoreGiveFromISR(), если используется в ISR (функциях обработчиков прерываний).

Для бинарного семафора она устанавливает состояние в 1, разблокируя ожидающую задачу (или игнорируется, если семафор уже равен 1). Для счётного семафора она увеличивает счёт до maxCount, разблокируя ожидающую задачу (игнорируется при достижении maxCount).

Пример 1: Бинарный семафор – переключение светодиода нажатием кнопки 

В этом разделе мы создадим простой пример для демонстрации работы бинарного семафора и его реализации в практическом приложении. Этот пример будет переключать светодиод при нажатии кнопки. Для сигнализации о нажатии кнопки мы будем использовать семафор. Одновременно у нас будет другая задача, мигающая светодиодом, чтобы продемонстрировать, что мы можем запускать несколько задач одновременно.

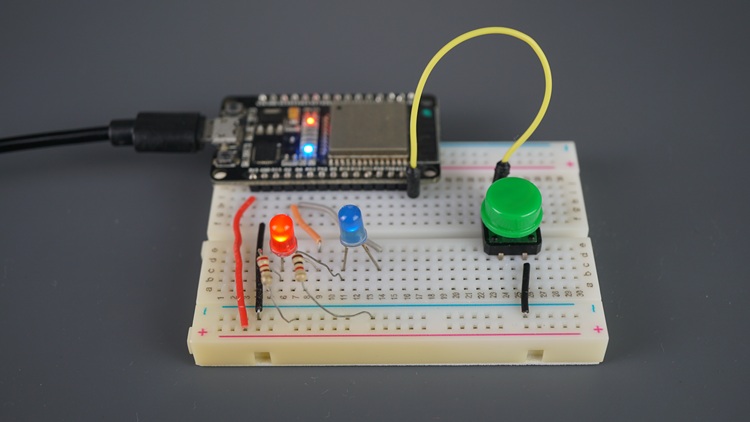

ESP32 с одной кнопкой и двумя светодиодами - пример для демонстрации бинарных семафоров

Итак, вот обзор примера:

Мы добавим прерывание к кнопке. При нажатии кнопки соответствующий ISR передаст семафор (установит его в 1).
Есть другая задача, называемая LEDToggleTask(), которая будет ожидать семафор для переключения состояния светодиода. Когда семафор передаётся из ISR, эта задача выполнится и семафор будет сброшен в 0. Только когда семафор установлен в 1, при нажатии кнопки, эта задача выполнится снова.
Одновременно у нас есть другая задача, называемая LEDBlinkTask(), которая будет увеличивать и уменьшать яркость другого светодиода.

Необходимые компоненты 

Вот список компонентов, необходимых для этого примера:

Плата ESP32 на ваш выбор – читайте Best ESP32 Development Boards
2x светодиода
2x резистора 220 Ом или аналогичного номинала
Кнопка
Макетная плата
Соединительные провода

Вы можете использовать ссылки выше или перейти непосредственно на MakerAdvisor.com/tools, чтобы найти все компоненты для ваших проектов по лучшей цене!

Схема подключения 

Подключите следующую схему:

Красный светодиод подключён к GPIO 2
Синий светодиод подключён к GPIO 4
Кнопка подключена к GPIO 23

Следуйте следующей принципиальной схеме.

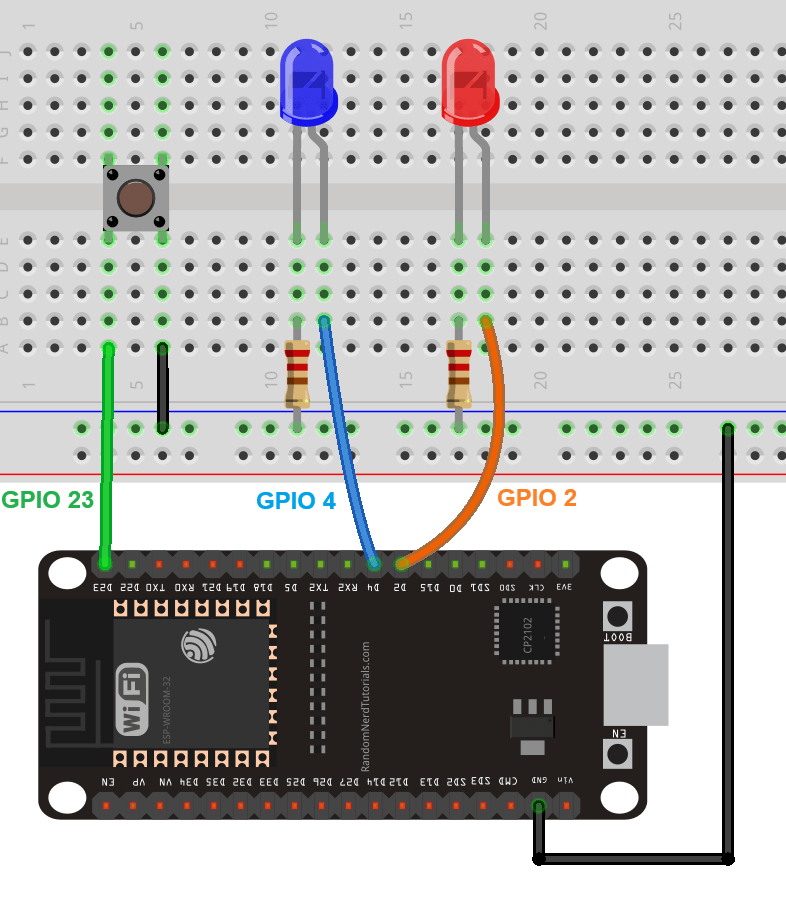

Принципиальная схема ESP32 с двумя светодиодами и одной кнопкой

Код 

Загрузите следующий код в Arduino IDE.

/*
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete project details at https://RandomNerdTutorials.com/esp32-freertos-semaphores-arduino/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*/
#define BUTTON_PIN 23
#define LED1_PIN 2   // Toggled LED
#define LED2_PIN 4   // Blinking LED

#define DEBOUNCE_DELAY 200

SemaphoreHandle_t buttonSemaphore = NULL;

volatile uint32_t lastInterruptTime = 0;

void IRAM_ATTR buttonISR() {
  uint32_t currentTime = millis();
  if (currentTime - lastInterruptTime > DEBOUNCE_DELAY) {
    BaseType_t higherPriorityTaskWoken = pdFALSE;
    xSemaphoreGiveFromISR(buttonSemaphore, &higherPriorityTaskWoken);
    lastInterruptTime = currentTime;
    if (higherPriorityTaskWoken) {
      portYIELD_FROM_ISR();
    }
  }
}

void LEDToggleTask(void *parameter) {
  pinMode(LED1_PIN, OUTPUT);
  bool ledState = false;
  for (;;) {
    if (xSemaphoreTake(buttonSemaphore, portMAX_DELAY)) {
      ledState = !ledState;
      digitalWrite(LED1_PIN, ledState ? HIGH : LOW);
      Serial.print("LEDToggleTask: LED1 ");
      Serial.println(ledState ? "ON" : "OFF");
    }
  }
}

void LEDBlinkTask(void *parameter) {
  pinMode(LED2_PIN, OUTPUT);
  for (;;) {
    digitalWrite(LED2_PIN, HIGH);
    Serial.println("LEDBlinkTask: LED2 ON");
    vTaskDelay(250 / portTICK_PERIOD_MS);
    digitalWrite(LED2_PIN, LOW);
    Serial.println("LEDBlinkTask: LED2 OFF");
    vTaskDelay(250 / portTICK_PERIOD_MS);
  }
}

void setup() {
  Serial.begin(115200);

  // Defining the button as an interrupt
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(BUTTON_PIN), buttonISR, FALLING);

  buttonSemaphore = xSemaphoreCreateBinary();
  if (buttonSemaphore == NULL) {
    Serial.println("Failed to create semaphore!");
    while (1);
  }

  xTaskCreatePinnedToCore(
    LEDToggleTask,          // Task function
    "LEDToggleTask",        // Task name
    3000,                   // Stack size
    NULL,                   // Task parameters
    2,                      // Higher priority
    NULL,                   // Task handle
    1                       // Core ID
  );

  xTaskCreatePinnedToCore(
    LEDBlinkTask,           // Task function
    "LEDBlinkTask",         // Task name
    3000,                   // Stack size
    NULL,                   // Task parameters
    1,                      // Medium priority
    NULL,                   // Task handle
    1                       // Core ID
  );
}

void loop() {

}

Посмотреть исходный код

Как работает код?

Начнём с определения пинов для кнопки, переключаемого светодиода и мигающего светодиода.

#define BUTTON_PIN 23
#define LED1_PIN 2    // Toggled LED
#define LED2_PIN 4    // Blinking LED

Определим задержку дребезга для кнопки в миллисекундах.

#define DEBOUNCE_DELAY 200

Создадим дескриптор для семафора, называемый buttonSemaphore.

SemaphoreHandle_t buttonSemaphore = NULL;

setup()

Давайте сначала объясним setup(), а затем проанализируем задачи.

Сначала установим кнопку как прерывание и зададим её функцию обратного вызова (ISR). В нашем случае она называется buttonISR.

pinMode(BUTTON_PIN, INPUT_PULLUP);
attachInterrupt(digitalPinToInterrupt(BUTTON_PIN), buttonISR, FALLING);

Мы создаём бинарный семафор с помощью функции xSemaphoreCreateBinary() на ранее созданном дескрипторе buttonSemaphore.

buttonSemaphore = xSemaphoreCreateBinary();
if (buttonSemaphore == NULL) {
  Serial.println("Failed to create semaphore!");
  while (1);
}

Затем мы создаём задачи LEDToggleTask и LEDBlinkTask с разными приоритетами.

xTaskCreatePinnedToCore(
  LEDToggleTask,          // Task function
  "LEDToggleTask",        // Task name
  3000,                   // Stack size
  NULL,                   // Task parameters
  2,                      // Higher priority
  NULL,                   // Task handle
  1                       // Core ID
);

xTaskCreatePinnedToCore(
  LEDBlinkTask,           // Task function
  "LEDBlinkTask",         // Task name
  3000,                   // Stack size
  NULL,                   // Task parameters
  1,                      // Medium priority
  NULL,                   // Task handle
  1                       // Core ID
);

buttonISR()

Следующие строки создают функцию buttonISR().

void IRAM_ATTR buttonISR() {
  uint32_t currentTime = millis();
  if (currentTime - lastInterruptTime > DEBOUNCE_DELAY) {
    BaseType_t higherPriorityTaskWoken = pdFALSE;
    xSemaphoreGiveFromISR(buttonSemaphore, &higherPriorityTaskWoken);
    lastInterruptTime = currentTime;
    if (higherPriorityTaskWoken) {
      portYIELD_FROM_ISR();
    }
  }
}

При нажатии кнопки выполняется функция buttonISR(). Если мы получаем валидное нажатие, она использует функции семафоров FreeRTOS для сигнализации другой задаче о том, что событие нажатия кнопки произошло.

Передача семафора

Следующая строка – это ключевое действие с семафором. Она «передаёт» семафор. Этот семафор подобен сигналу, который сообщает другой части программы (обычно задаче FreeRTOS – в нашем случае это LEDToggleTask), что кнопка была нажата.

xSemaphoreGiveFromISR(buttonSemaphore, &higherPriorityTaskWoken);

higherPriorityTaskWoken и portYIELD_FROM_ISR

Переменная higherPriorityTaskWoken используется для проверки, разбудит ли передача семафора задачу, имеющую более высокий приоритет, чем текущая выполняемая задача. Если это так, мы вызываем portYIELD_FROM_ISR(), чтобы позволить системе немедленно переключиться на эту задачу с более высоким приоритетом сразу после завершения прерывания. В нашем случае мы хотим немедленно переключиться на LEDToggleTask.

Другими словами:

По сути, higherPriorityTaskWoken используется для проверки, разблокировала ли передача семафора более важную задачу.
Мы передаём её в xSemaphoreGiveFromISR(), чтобы функция могла обновить значение.
Если оно равно pdTRUE, мы вызываем portYIELD_FROM_ISR(), чтобы позволить FreeRTOS немедленно переключиться на эту задачу.

Так FreeRTOS позволяет прерываниям безопасно запускать высокоприоритетные задачи без проблем в планировании задач.

LEDToggleTask

Задача LEDToggleTask() будет переключать состояние LED1, когда есть значение в семафоре.

void LEDToggleTask(void *parameter) {
  pinMode(LED1_PIN, OUTPUT);
  bool ledState = false;
  for (;;) {
    if (xSemaphoreTake(buttonSemaphore, portMAX_DELAY)) {
      ledState = !ledState;
      digitalWrite(LED1_PIN, ledState ? HIGH : LOW);
      Serial.print("LEDToggleTask: LED1 ");
      Serial.println(ledState ? "ON" : "OFF");
    }
  }
}

Когда задача LEDToggleTask() запускается, она настраивает пин светодиода как выход и начинает бесконечный цикл. Внутри цикла она ожидает семафор с помощью xSemaphoreTake(buttonSemaphore, portMAX_DELAY). portMAX_DELAY означает, что задача будет ждать бесконечно, пока не появится значение в семафоре (пока не будет нажата кнопка).

if (xSemaphoreTake(buttonSemaphore, portMAX_DELAY)) {

Когда семафор получен, задача переключит состояние светодиода и выведет его в Serial Monitor.

if (xSemaphoreTake(buttonSemaphore, portMAX_DELAY)) {
  ledState = !ledState;
  digitalWrite(LED1_PIN, ledState ? HIGH : LOW);
  Serial.print("LEDToggleTask: LED1 ");
  Serial.println(ledState ? "ON" : "OFF");

LEDBlinkTask

Помимо другой задачи, у нас есть LEDBlinkTask, которая работает независимо и одновременно, мигая светодиодом бесконечно.

void LEDBlinkTask(void *parameter) {
  pinMode(LED2_PIN, OUTPUT);
  for (;;) {
    digitalWrite(LED2_PIN, HIGH);
    Serial.println("LEDBlinkTask: LED2 ON");
    vTaskDelay(250 / portTICK_PERIOD_MS);
    digitalWrite(LED2_PIN, LOW);
    Serial.println("LEDBlinkTask: LED2 OFF");
    vTaskDelay(250 / portTICK_PERIOD_MS);
  }
}

Демонстрация 

Загрузите код на вашу плату. После загрузки откройте Serial Monitor на скорости 115200 бод. Нажмите кнопку RST на ESP32, чтобы код начал выполняться.

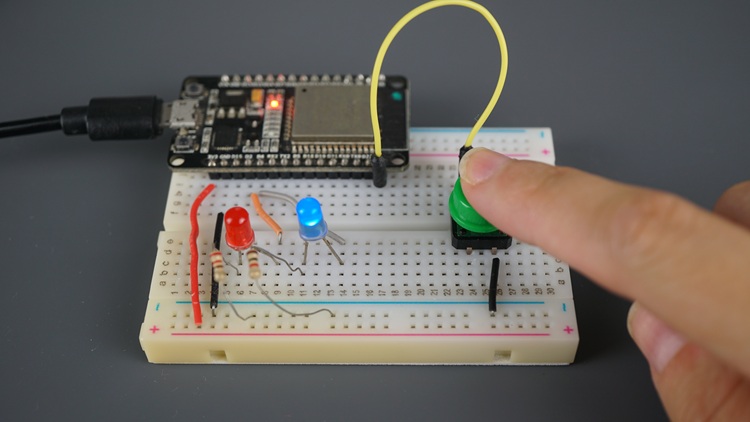

ESP32 с двумя светодиодами и кнопкой - нажатие кнопки для переключения состояния светодиода

Светодиод, подключённый к GPIO 4, будет мигать каждые 250 миллисекунд. Нажмите кнопку, чтобы переключить состояние светодиода, подключённого к GPIO 2.

В Serial Monitor вы должны увидеть нечто подобное.

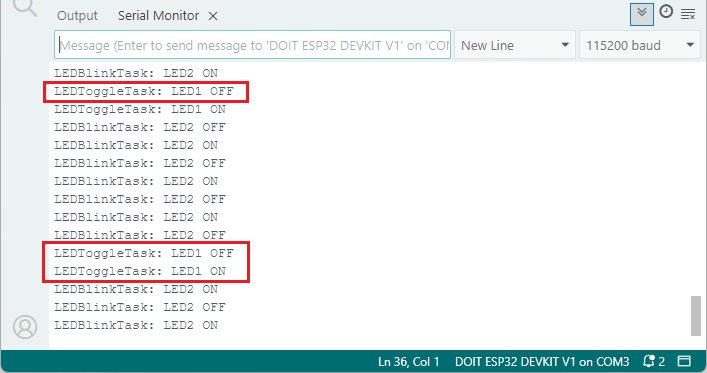

Пример бинарного семафора ESP32 - демонстрация Serial Monitor

Пример 2: Счётный семафор 

В этом разделе мы создадим простой пример для демонстрации работы счётных семафоров. Мы создадим счётный семафор с максимальным счётом 5. Этот семафор будет принимать до 5 нажатий кнопки. Другая задача будет потреблять этот семафор, чтобы мигнуть светодиодом столько раз, сколько значений находится в семафоре. Когда значение потребляется из семафора, можно добавить новое значение.

Вкратце, вот обзор того, как работает проект:

Мы присоединим прерывание к кнопке. При нажатии кнопки обработчик прерывания (ISR) передаст семафор – до максимального счёта 5.
Задача LEDBlinkTask будет ожидать семафор. Каждый раз, когда она его получает, она мигнёт светодиодом. Светодиод мигнёт один раз для каждого счёта, доступного в данный момент в семафоре.
Когда LEDBlinkTask потребляет значение из семафора, появляется «место» для нового счёта, добавляемого нажатием кнопки.
Одновременно у нас будет другая задача, называемая LEDFadeTask, которая будет плавно изменять яркость другого светодиода. Эта задача используется для демонстрации возможностей FreeRTOS по управлению многозадачностью.

Необходимые компоненты и схема подключения 

Такие же, как в предыдущем примере.

Код 

Скопируйте следующий код в Arduino IDE.

/*
  Rui Santos & Sara Santos - Random Nerd Tutorials
  Complete project details at https://RandomNerdTutorials.com/esp32-freertos-semaphores-arduino/
  Permission is hereby granted, free of charge, to any person obtaining a copy of this software and associated documentation files.
  The above copyright notice and this permission notice shall be included in all copies or substantial portions of the Software.
*/
#define BUTTON_PIN 23
#define LED1_PIN 2    // Blinking LED
#define LED2_PIN 4    // Fading LED

#define DEBOUNCE_DELAY 200 // debounce for the pushbutton in milliseconds

#define SEMAPHORE_MAX_COUNT 5

SemaphoreHandle_t buttonSemaphore = NULL;
volatile uint32_t lastInterruptTime = 0;

void IRAM_ATTR buttonISR() {
  uint32_t currentTime = millis();
  if (currentTime - lastInterruptTime > DEBOUNCE_DELAY) {
    BaseType_t higherPriorityTaskWoken = pdFALSE;
    if (xSemaphoreGiveFromISR(buttonSemaphore, &higherPriorityTaskWoken) == pdTRUE) {
      Serial.println("buttonISR: Gave semaphore token");
    } else {
      Serial.println("buttonISR: Semaphore full");
    }
    lastInterruptTime = currentTime;
    if (higherPriorityTaskWoken) {
      portYIELD_FROM_ISR();
    }
  }
}

void LEDBlinkTask(void *parameter) {
  pinMode(LED1_PIN, OUTPUT);
  for (;;) {

    // Get and print the current semaphore count
    UBaseType_t count = uxSemaphoreGetCount(buttonSemaphore);
    Serial.print("LEDBlinkTask: Current semaphore count = ");
    Serial.println(count);

    if (xSemaphoreTake(buttonSemaphore, portMAX_DELAY)) {
      Serial.println("LEDBlinkTask: Blinking LED1 for button press");
      vTaskDelay(500 / portTICK_PERIOD_MS);
      digitalWrite(LED1_PIN, HIGH);
      vTaskDelay(1000 / portTICK_PERIOD_MS);
      digitalWrite(LED1_PIN, LOW);
      vTaskDelay(500 / portTICK_PERIOD_MS);
    }
  }
}

void LEDFadeTask(void *parameter) {
  pinMode(LED2_PIN, OUTPUT);
  for (;;) {
    // Fade up (0 to 255)
    for (int duty = 0; duty <= 255; duty += 5) {
      analogWrite(LED2_PIN, duty);
      if (duty % 50 == 0) {  // Print every 10th step
        Serial.print("LEDFadeTask: Fading LED2, duty=");
        Serial.println(duty);
      }
      vTaskDelay(50 / portTICK_PERIOD_MS);
    }
    // Fade down (255 to 0)
    for (int duty = 255; duty >= 0; duty -= 5) {
      analogWrite(LED2_PIN, duty);
      if (duty % 50 == 0 || duty == 255) {
        Serial.print("LEDFadeTask: Fading LED2, duty=");
        Serial.println(duty);
      }
      vTaskDelay(50 / portTICK_PERIOD_MS);
    }
  }
}

void setup() {
  Serial.begin(115200);  // Higher baud rate
  delay(1000);
  Serial.println("Starting FreeRTOS: Counting Semaphore");

  pinMode(BUTTON_PIN, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(BUTTON_PIN), buttonISR, FALLING);

  buttonSemaphore = xSemaphoreCreateCounting(SEMAPHORE_MAX_COUNT, 0);
  if (buttonSemaphore == NULL) {
    Serial.println("Failed to create semaphore!");
    while (1);
  }

  xTaskCreatePinnedToCore(
    LEDBlinkTask,           // Task function
    "LEDBlinkTask",         // Task name
    3000,                   // Stack size
    NULL,                   // Task parameters
    2,                      // Higher priority
    NULL,                   // Task handle
    1                       // Core ID
  );

  xTaskCreatePinnedToCore(
    LEDFadeTask,            // Task function
    "LEDFadeTask",          // Task name
    3000,                   // Stack size
    NULL,                   // Task parameters
    1,                      // Lower priority
    NULL,                   // Task handle
    1                       // Core ID
  );
}
void loop() {}

Посмотреть исходный код

Как работает код?

Этот код довольно похож на предыдущий. Мы рассмотрим только важные секции, связанные со счётным семафором.

Создание счётного семафора

В setup() мы создаём счётный семафор с максимальным счётом 5 (SEMAPHORE_MAX_COUNT), начиная с 0. Мы делаем это с помощью функции xSemaphoreCreateCounting().

buttonSemaphore = xSemaphoreCreateCounting(SEMAPHORE_MAX_COUNT, 0);
if (buttonSemaphore == NULL) {
  Serial.println("Failed to create semaphore!");
  while (1);
}

Создание задач

Также в setup() мы создаём наши задачи и назначаем их ядру. LEDBlinkTask имеет более высокий приоритет, чем LEDFadeTask.

xTaskCreatePinnedToCore(
  LEDBlinkTask,           // Task function
  "LEDBlinkTask",         // Task name
  3000,                   // Stack size
  NULL,                   // Task parameters
  2,                      // Higher priority
  NULL,                   // Task handle
  1                       // Core ID
);

xTaskCreatePinnedToCore(
  LEDFadeTask,            // Task function
  "LEDFadeTask",          // Task name
  3000,                   // Stack size
  NULL,                   // Task parameters
  1,                      // Lower priority
  NULL,                   // Task handle
  1                       // Core ID
);

ISR кнопки и счётный семафор

При нажатии кнопки выполняется функция buttonISR(). Если мы получаем валидное нажатие кнопки, мы передаём его в счётный семафор. Семафор принимает до пяти счётов. Мы используем ту же функцию, что и в предыдущем примере – xSemaphoreGiveFromISR().

if (xSemaphoreGiveFromISR(buttonSemaphore, &higherPriorityTaskWoken) == pdTRUE) {
  Serial.println("buttonISR: Gave semaphore token");
} else {
  Serial.println("buttonISR: Semaphore full");
}

LEDBlinkTask и взятие семафора

LEDBlinkTask ожидает бесконечно, пока в семафоре не появится счёт. Когда в семафоре есть счёт, мы берём его и мигаем светодиодом.

if (xSemaphoreTake(buttonSemaphore, portMAX_DELAY)) {
  Serial.println("LEDBlinkTask: Blinking LED1 for button press");
  vTaskDelay(500 / portTICK_PERIOD_MS);
  digitalWrite(LED1_PIN, HIGH);
  vTaskDelay(1000 / portTICK_PERIOD_MS);
  digitalWrite(LED1_PIN, LOW);
  vTaskDelay(500 / portTICK_PERIOD_MS);
}

Поскольку у нас счётный семафор, он будет мигать светодиодом столько раз, сколько счётов доступно в данный момент в семафоре.

Каждый раз, когда значение берётся из семафора, появляется новое место для добавления нового счёта (через нажатие кнопки).

Внутри этой задачи мы также выводим текущий счёт семафора, вызывая функцию uxSemaphoreGetCount() и передавая дескриптор семафора в качестве аргумента.

// Get and print the current semaphore count
UBaseType_t count = uxSemaphoreGetCount(buttonSemaphore);
Serial.print("LEDBlinkTask: Current semaphore count = ");
Serial.println(count);

LEDFadeTask

Одновременно у нас есть другая независимая задача, называемая LEDFadeTask, которая просто плавно изменяет яркость другого светодиода.

void LEDFadeTask(void *parameter) {
  pinMode(LED2_PIN, OUTPUT);
  for (;;) {
    // Fade up (0 to 255)
    for (int duty = 0; duty <= 255; duty += 5) {
      analogWrite(LED2_PIN, duty);
      if (duty % 50 == 0) {  // Print every 10th step
        Serial.print("LEDFadeTask: Fading LED2, duty=");
        Serial.println(duty);
      }
      vTaskDelay(50 / portTICK_PERIOD_MS);
    }
    // Fade down (255 to 0)
    for (int duty = 255; duty >= 0; duty -= 5) {
      analogWrite(LED2_PIN, duty);
      if (duty % 50 == 0 || duty == 255) {
        Serial.print("LEDFadeTask: Fading LED2, duty=");
        Serial.println(duty);
      }
      vTaskDelay(50 / portTICK_PERIOD_MS);
    }
  }
}

Демонстрация 

Загрузите код на вашу плату. После загрузки откройте Serial Monitor на скорости 115200 бод. Нажмите кнопку RST на ESP32, чтобы код начал выполняться.

Светодиод, подключённый к GPIO 4, будет постоянно плавно изменять яркость.

Нажмите кнопку несколько раз, чтобы мигнуть светодиодом, подключённым к GPIO 2, столько раз, сколько нажатий кнопки в очереди семафора.

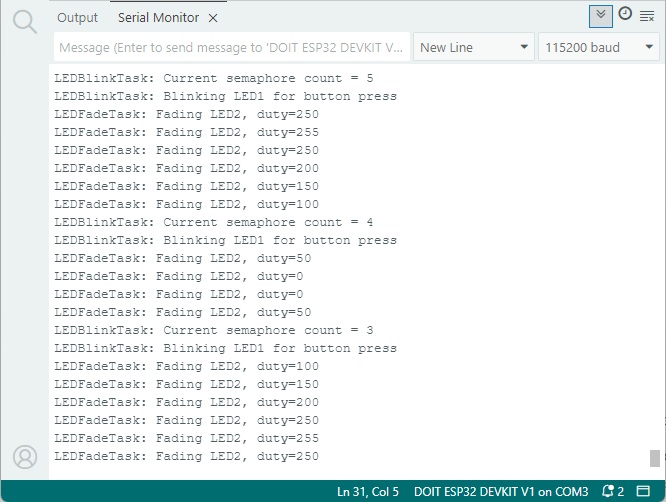

В Serial Monitor вы должны увидеть нечто подобное. Счёт семафора будет уменьшаться по мере мигания светодиода (если вы не продолжаете нажимать кнопку).

Счётный семафор ESP32 - демонстрация Serial Monitor

Заключение 

В этом руководстве вы узнали о бинарных и счётных семафорах FreeRTOS и о том, как реализовать их с ESP32, программируемым в Arduino IDE.

Семафоры позволяют нам синхронизировать задачи, сигнализировать о доступности ресурса, о произошедшем событии или о точке в задаче, где другая задача должна начать выполнение.

Мы показали вам два простых примера для демонстрации работы семафоров. Это может быть применено к гораздо более сложным приложениям с множеством задач, передающих и берущих из семафора.

Мы надеемся, что это руководство было полезным для начала реализации программирования FreeRTOS в ваших скетчах ESP32. У нас есть больше руководств из серии FreeRTOS, которые могут вам понравиться:

Чтобы узнать больше об ESP32, обязательно ознакомьтесь с нашими ресурсами:

—

Источник: :doc:`Random Nerd Tutorials — ESP32 with FreeRTOS: Getting Started with Semaphores (Arduino IDE) <../esp32-freertos-semaphores-arduino/index>`
