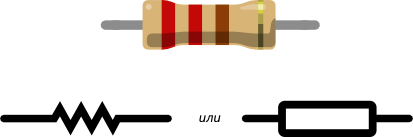

Резистор

Резистор — искусственное «препятствие» для тока. Сопротивление в чистом виде. Резистор ограничивает силу тока, переводя часть электроэнергии в тепло.

Основные характеристики

Сопротивление (номинал)	R	Ом
Точность (допуск)	±	%
Мощность	P	Ватт

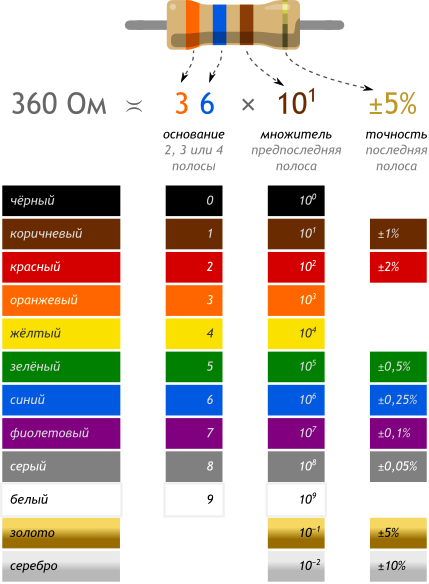

Цветовая кодировка резисторов

Наносить номинал резистора на корпус числами — дорого и непрактично: они получаются очень мелкими. Поэтому номинал и допуск кодируют цветными полосками.

Разные серии резисторов содержат разное количество полос, но принцип расшифровки одинаков.

Цвет корпуса резистора может быть бежевым, голубым, белым. Это не играет роли.

Если не уверены в том, что правильно прочитали полосы, можете проверить себя с помощью мультиметра.

Типовые номиналы для экспериментов

Практикум

• Токоограничительный резистор в эксперименте «Маячок»

• Резистор в делителе напряжения и фоторезистор в эксперименте «Терменвокс»

• Подтягивающий резистор в эксперименте «Мерзкое пианино»
