Диод

Диод — это электрический «ниппель». У него есть 2 полюса: анод и катод. Ток пропускается только от анода к катоду.

Символ диода

Основные характеристики

Падение прямого напряжения

\(V_{F}\)

Вольт

Максимальное сдерживаемое обратное напряжение

\(V_{DC}\)

Вольт

Максимальный прямой ток

\(I_{F}\)

Ампер

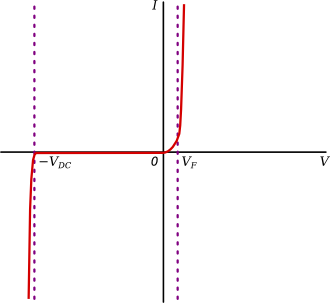

Вольт-амперная характеристика

После того, как напряжение в прямом направлении превысит небольшой порог \(V_{F}\) диод открывается и начинает практически беспрепятственно пропускать ток, который создаётся оставшимся напряжением.

Если напряжение подаётся в обратном направлении, диод сдерживает ток вплоть до некоторого большого напряжения \(V_{DC}\) после чего пробивается и работает также, как в прямом направлении.

Вольт-амперная характеристика

Виды диодов

Выпрямительный диод

Выпрямительный диод

Также известен как защитный, кремниевый

  • \(V_{F} = 0.7~B\)

  • \(V_{DC}\) — сотни или тысячи вольт

  • Открывается медленно

  • Восстанавливается после пробоя обратным током

Диод Шоттки

Символ диода Шоттки

Шоттки — фамилия его изобретателя. Также известен как сигнальный, германиевый.

  • \(V_{F} = 0.3~B\)

  • \(V_{DC}\) — десятки вольт

  • Открывается быстро

  • Сгорает после пробоя обратным током

Диод Зеннера

Символ диода Зеннера

Зеннер — фамилия его изобретателя. Также известен как стабилитрон

  • \(V_{F} = 1~B\)

  • \(V_{DC}\) — фиксированное значение на выбор

  • Умышленно используется в обратном направлении как источник фиксированного напряжения
