Проект 3: Датчик линии

Этот датчик слежения за линией может обнаруживать белые линии на черном фоне и черные линии на белом фоне. Одноканальный сигнал слежения обеспечивает стабильный выходной сигнал TTL для более точного и стабильного слежения за линией. Многоканальную опцию можно легко реализовать, установив необходимые датчики для робота слежения за линией.

Технические характеристики

Источник питания: +5V
Рабочий ток: <10mA
Диапазон рабочей температуры: 0°C ~ +50°C
Выходной интерфейс: 3-проводной интерфейс (1 - сигнал, 2 - питание, 3 - отрицательное питание)
Выходной уровень: уровень TTL

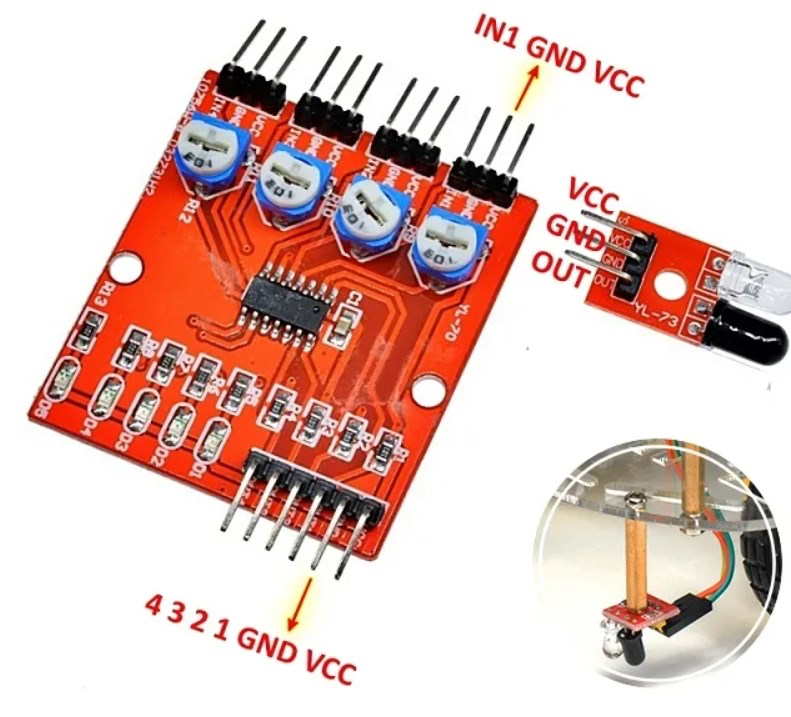

Подключение датчика слежения за линией к Arduino

VCC к 5V на Arduino
GND к GND на Arduino
OUT (сигнальный провод) к цифровому пину 3 на Arduino

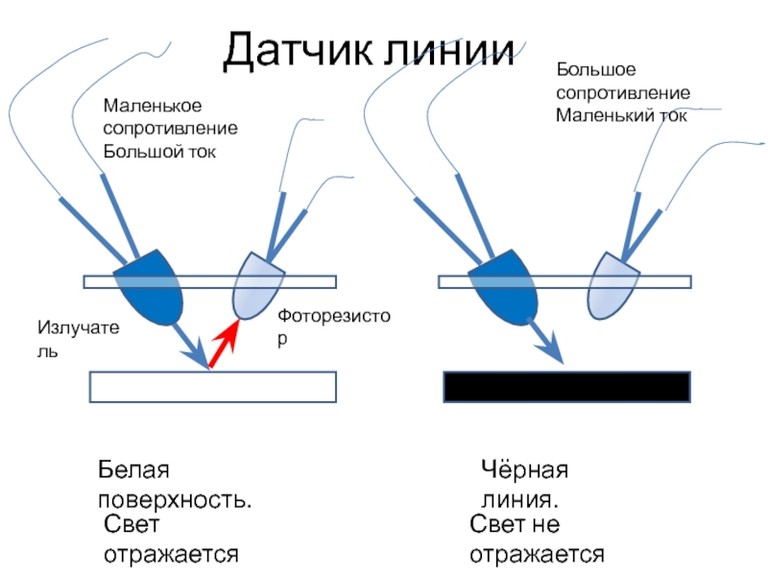

Принцип работы датчика линии

Датчик линии работает на основе инфракрасного (ИК) излучения. Он состоит из двух основных компонентов: инфракрасного светодиода (ИК-светодиод) и фоторезистора.

ИК-светодиод:

ИК-светодиод излучает инфракрасный свет на поверхность.
Свет отражается от поверхности и возвращается обратно к датчику.

Фоторезистор:

Фоторезистор улавливает отраженный инфракрасный свет.
Количество света, которое улавливает фототранзистор, зависит от цвета и свойства поверхности.

Обнаружение линии

Датчик линии использует различие в отражении света от черных и белых поверхностей для обнаружения линии.

Белая поверхность: Белые поверхности хорошо отражают инфракрасный свет. Когда ИК-светодиод освещает белую поверхность, большая часть света отражается обратно к фоторезистору. В результате фототранзистор улавливает больше света и выдает высокий выходной сигнал.

Черная поверхность: Черные поверхности поглощают большую часть инфракрасного света и отражают очень мало. Когда ИК-светодиод освещает черную поверхность, свет почти не отражается обратно к фоторезистору. В результате фоторезистор улавливает меньше света и выдает низкий выходной сигнал.

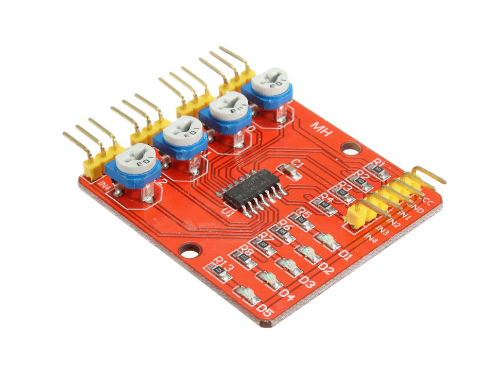

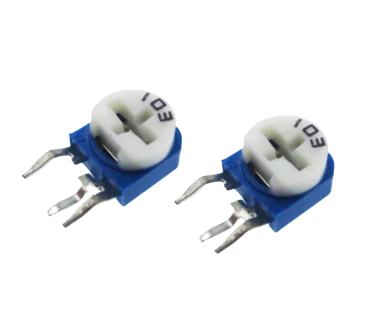

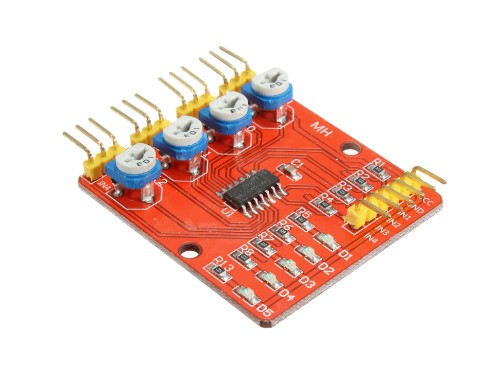

Настройка подстроечного резистора

Запустите код на Arduino.
Откройте «Серийный монитор» в Arduino IDE (нажмите Ctrl+Shift+M).
Посмотрите на значения, которые выводятся в серийный монитор: - Когда датчик находится над белой поверхностью, значение должно быть LOW (0). - Когда датчик находится над черной поверхностью, значение должно быть HIGH (1).
Медленно вращайте подстроечный резистор на датчике: - Поворачивайте подстроечный резистор, пока светодиод на датчике не будет включаться при обнаружении белой линии. - Поворачивайте дальше, пока светодиод не будет выключаться при обнаружении черной линии.

Пример кода

const int sensorPin = 3;     // номер пина датчика
int sensorState = 0;         // переменная для чтения состояния датчика

void setup() {
  pinMode(sensorPin, INPUT);
  Serial.begin(9600);
}

void loop() {
  // чтение состояния датчика
  sensorState = digitalRead(sensorPin);
  // если состояние датчика ВЫСОКОЕ
  if (sensorState == HIGH) {
    Serial.println("high");
  } else {
    Serial.println("low");
  }
}

Результат

После настройки подстроечного резистора светодиод на датчике будет загораться при обнаружении белой линии и гаснуть при обнаружении черной линии.
