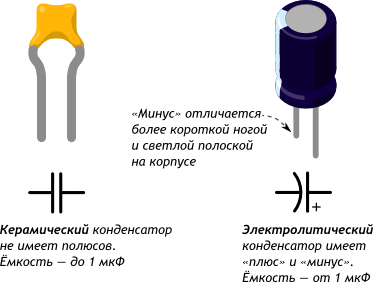

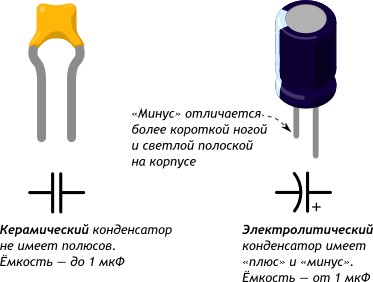

Конденсатор
Конденсатор — крошечный аккумулятор, который очень быстро заряжается и очень быстро разряжается.
Основные характеристики
Ёмкость (номинал) |
C |
Фарад |
Максимальное напряжение |
V |
Вольт |
Точность (допуск) |
± |
% |
Кодирование номинала
Номинал в пФ записан на корпусе. Первые 2 цифры — основание, 3-я — множитель. Например:
220 = 22 × 100 пФ = 22 пФ
471 = 47 × 101 пФ = 470 пФ
103 = 10 × 103 пФ = 10 000 пФ = 10 нФ
104 = 10 × 104 пФ = 100 000 пФ = 100 нФ

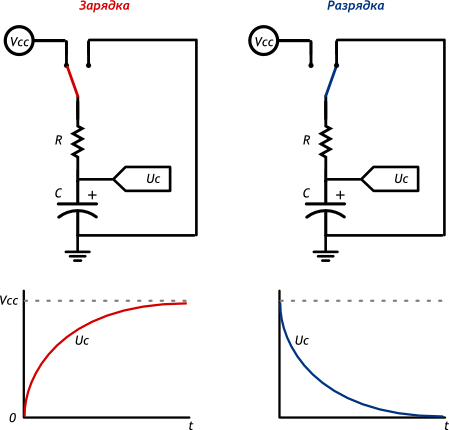

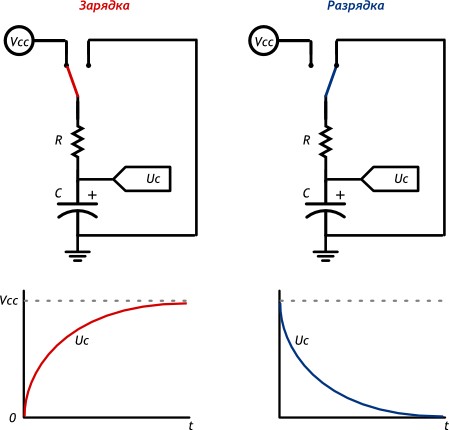

Поведение
Если подаваемое напряжение больше внутреннего накопленного, конденсатор будет заряжаться.
Если внешнее напряжение меньше внутреннего, конденсатор будет отдавать заряд.
Время заряда и разряда
Для связывания уровня заряда конденсатора с временем используют понятие «постоянной времени» \(\tau\):
За \(\tau\) секунд конденсатор заряжается или разряжается на 63%.
За \(5\times\tau\) секунд конденсатор заряжается или разряжается на 99%.
Если резистора в схеме нет, его роль исполняет паразитное сопротивление проводов, разъёмов, дорожек, составляющее доли Ома.
Практикум
Электролитический конденсатор в эксперименте «Пантограф»
Керамический конденсатор в эксперименте «Перетягивание каната»
