Быстрая сборка схем
Для надёжной сборки устройств создаются индивидуальные печатные платы. Если делать их самостоятельно, это займёт много времени и заставит повозиться с химикатами и паяльником. Индивидуальные платы с промышленным монтажом на заказ крайне дороги при малом тираже.
Для быстрой сборки электрических схем без пайки и без проблем существует макетная плата. Её же называют макетной доской, макеткой или breadboard’ом.

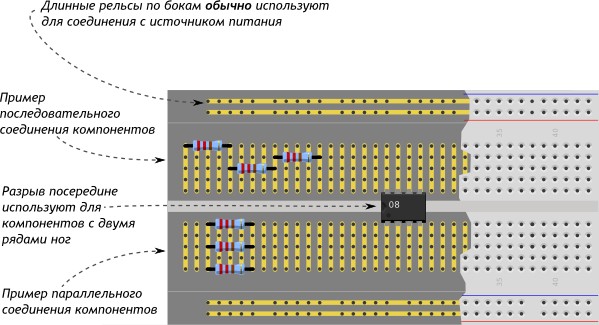

Принцип работы

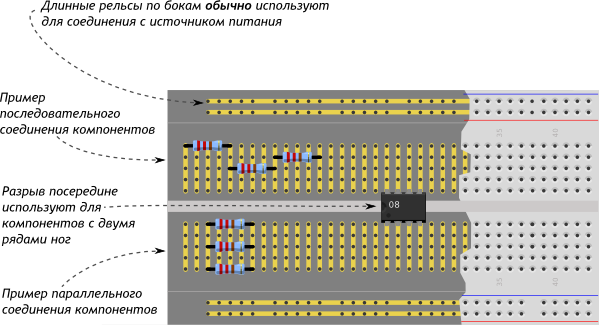

Под слоем пластика скрываются медные пластины-рельсы, выложенные по незамысловатому принципу:
Пример использования

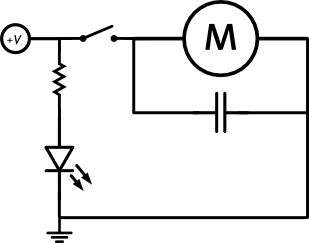

Одну и ту же схему на макетной доске можно собрать множеством способов. Пример одной из конфигураций разберём для такой схемы:

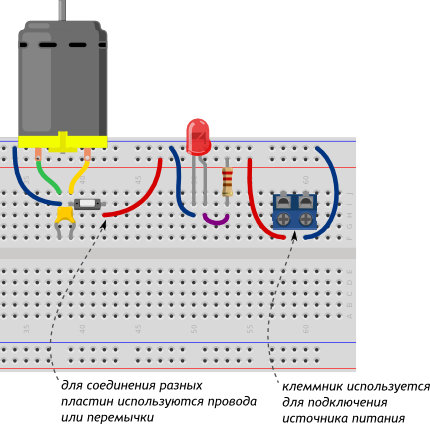

На макетной доске её физическое воплощение может быть сделано таким способом:
На что стоит обратить внимание:
Цвета проводов, конечно же, значения не имеют. Однако хорошим тоном является использование красных проводов для линии питания и чёрных или синих для линии земли
Мы подключили источник питания к длинным боковым рельсам. Это позволяет не тянуть к нему самому большое количество проводов с разных участков схемы, а задача по его замене или перемещению сильно упрощается
Положение всей схемы на макетной доске не так важно. Важно взаимное положение компонентов друг относительно друга
Схема по горизонтали побита на отдельные участки, которые легко воспринимать и изменять по отдельности
