Пантограф

В этом эксперименте мы вращаем сервопривод на угол, задаваемый потенциометром.

Прочтите перед выполнением

Конденсатор

Список деталей для эксперимента

1 плата Arduino Uno
1 беспаечная макетная плата
1 сервопривод
1 конденсатор ёмкостью 220 мкФ
1 потенциометр
11 проводов «папа-папа»

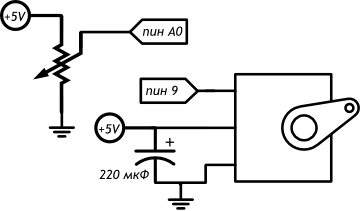

Принципиальная схема

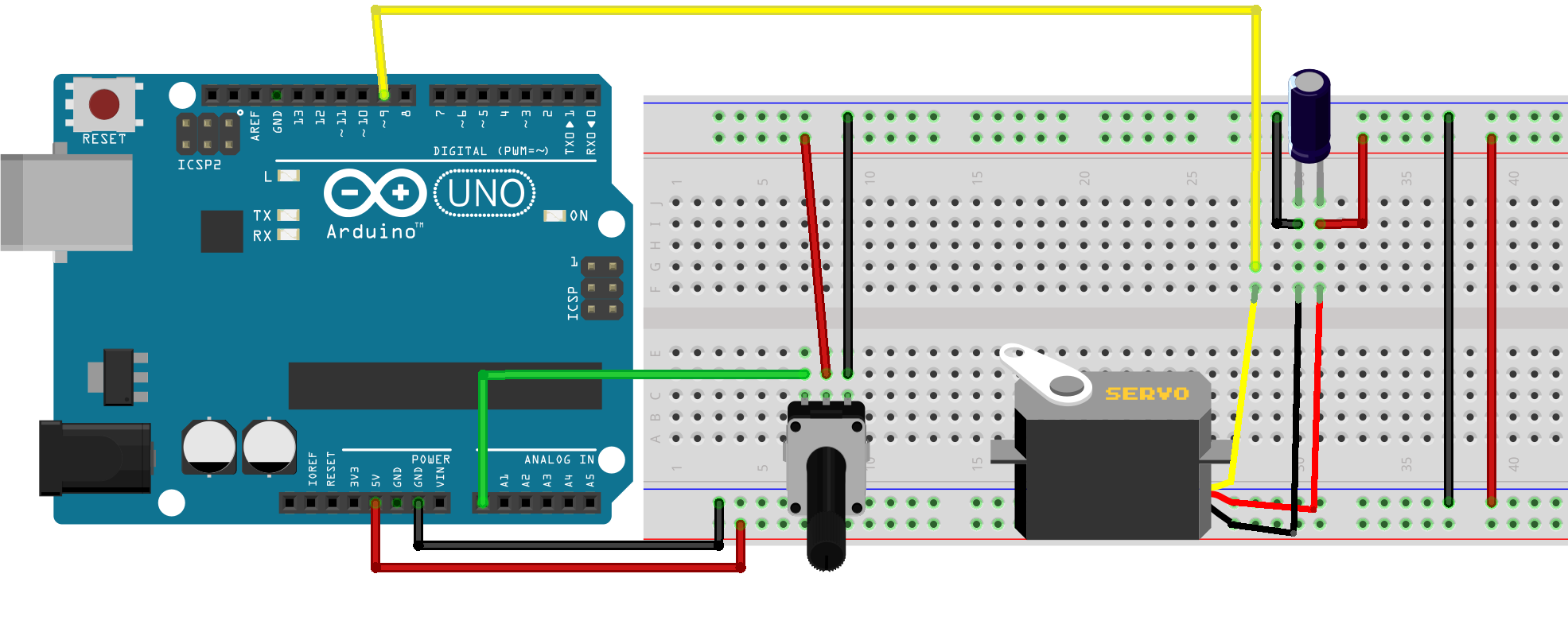

Схема на макетке:

Обратите внимание:

Конденсатор в данной схеме нам нужен для того, чтобы при включении сервопривода избежать просадки питания платы.
Не забывайте про то, что нужно соблюдать полярность элетролитического конденсатора. Короткая ножка (со стороны белой полосы на корпусе) — «минус».
Вы можете соединить провод сервопривода с макетной платой проводами «папа-папа»: коричневый это земля, красный — питание, оранжевый — сигнал.
В данном эксперименте мы подключаем питние сервопривода к 5V-выходу Arduino. С одним сервоприводом плата справится, но если в каком-либо проекте вам нужно больше серв, используйте специальные платы-драйвера с отдельным источником питания для серв.

Код:

pantograph.ino

// управлять сервоприводами (англ. servo motor) самостоятельно
// не так то просто, но в стандартной библиотеке уже всё
// заготовлено, что делает задачу тривиальной
#include <Servo.h>
#define POT_MAX_ANGLE 270.0 // макс. угол поворота потенциометра
// объявляем объект типа Servo с именем myServo. Ранее мы
// использовали int, boolean, float, а теперь точно также
// используем тип Servo, предоставляемый библиотекой. В случае
// Serial мы использовали объект сразу же: он уже был создан
// для нас, но в случае с Servo, мы должны сделать это явно.
// Ведь в нашем проекте могут быть одновременно несколько
// приводов, и нам понадобится различать их по именам
Servo myServo;
void setup()
{
  // прикрепляем (англ. attach) нашу серву к 9-му пину. Явный
  // вызов pinMode не нужен: функция attach сделает всё за нас
  myServo.attach(9);
}
void loop()
{
  int val = analogRead(A0);
  // на основе сигнала понимаем реальный угол поворота движка.
  // Используем вещественные числа в расчётах, но полученный
  // результат округляем обратно до целого числа
  int angle = int(val / 1024.0 * POT_MAX_ANGLE);
  // обычная серва не сможет повторить угол потенциометра на
  // всём диапазоне углов. Она умеет вставать в углы от 0° до
  // 180°. Ограничиваем угол соответствующе
  angle = constrain(angle, 0, 180);
  // и, наконец, подаём серве команду встать в указанный угол
  myServo.write(angle);
}

Пояснения к коду

В данном эксперименте мы также имеем дело с объектом, на этот раз он нужен для простого управления сервоприводом. Как отмечено в комментариях, в отличие от объекта Serial, объекты типа Servo нам нужно явно создать:

Servo myServo — предварительно подключив библиотеку <Servo.h>.

Далее мы используем два метода для работы с ним:

myServo.attach(pin) — сначала «подключаем» серву к порту, с которым физически соединён его сигнальный провод. pinMode() не нужна — метод attach() займётся этим.
myServo.write(angle) — задаём угол, т.е. позицию, которую должен принять вал сервопривода. Обычно это диапазон 0–180°.

myServo здесь — это имя объекта, идентификатор, который мы придумываем так же, как названия переменных. Например, если вы хотите управлять двумя захватами, у вас могут быть объекты leftGrip и rightGrip.

Также мы использовали функцию int() для явного преобразования числа с плавающей точкой в целочисленное значение. Она принимает в качестве параметра значение любого типа, а возвращает целое число. Когда в одном выражении мы имеем дело с различными типами данных, нужно позаботиться о том, чтобы не получить непредсказуемый ошибочный результат.

Вопросы для проверки себя

Зачем нужен конденсатор при включении в схему сервопривода?
Каким образом библиотека <Servo.h> позволяет нам работать с сервоприводом?
Зачем мы ограничиваем область допустимых значений для angle?
Как быть уверенным в том, что в переменную типа int после вычислений попадёт корректное значение?
