Конденсатор

Конденсатор — крошечный аккумулятор, который очень быстро заряжается и очень быстро разряжается.

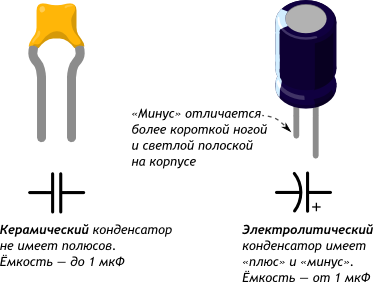

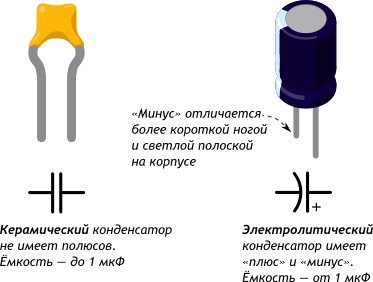

Конденсатор

Основные характеристики

Параметр

Обозначение

Единица измерения

Ёмкость (номинал)

C

Фарад

Точность (допуск)

±

%

Максимальное напряжение

V

Вольт

Кодирование номинала

Кодирование номинала

Номинал в пФ записан на корпусе. Первые 2 цифры — основание, 3-я — множитель. Например:

  • 220 = 22 × 100 пФ = 22 пФ

  • 471 = 47 × 101 пФ = 470 пФ

  • 103 = 10 × 103 пФ = 10 000 пФ = 10 нФ

  • 104 = 10 × 104 пФ = 100 000 пФ = 100 нФ

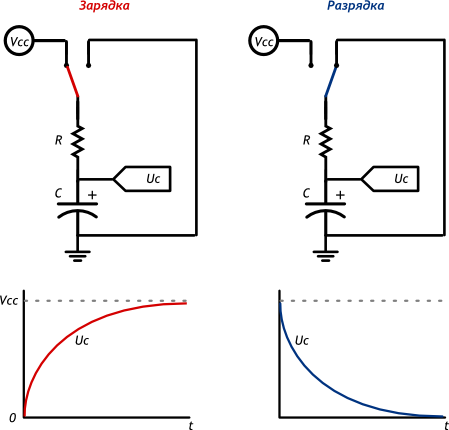

Поведение

  • Если подаваемое напряжение больше внутреннего накопленного, конденсатор будет заряжаться.

  • Если внешнее напряжение меньше внутреннего, конденсатор будет отдавать заряд.

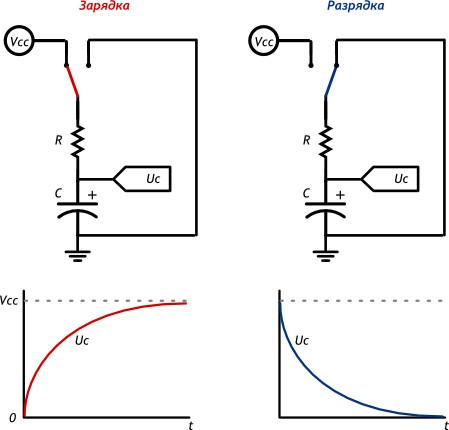

Поведение

Время заряда и разряда

Для связывания уровня заряда конденсатора с временем используют понятие «постоянной времени τ»:

𝜏=𝑅×𝐶τ=R×C

  • За τ секунд конденсатор заряжается или разряжается на 63%

  • За 5×τ секунд конденсатор заряжается или разряжается на 99%

  • Если резистора в схеме нет, его роль исполняет паразитное сопротивление проводов, разъёмов, дорожек, составляющее доли Ома
