Управление лазером с удержанием кнопки на Arduino

Этот проект демонстрирует основы управления внешним устройством, таким как лазер, с помощью платформы Arduino и кнопки. В этом проекте лазер включается при удержании кнопки и выключается при ее отпускании. Это позволяет пользователю легко контролировать работу лазера с минимальными затратами и усилиями.

Сегодня мы рассмотрим, как управлять лазером с помощью кнопки на платформе Arduino, где лазер будет включаться при удерживании кнопки и выключаться при отпускании. Этот проект является отличным началом для понимания работы с кнопками и управления внешними устройствами с помощью Arduino.

Необходимые компоненты

Для реализации этого проекта вам понадобятся следующие компоненты:

Arduino (например, Uno или Nano)
Лазерный модуль
Кнопка
Резистор 10 кОм
Макетная плата и провода

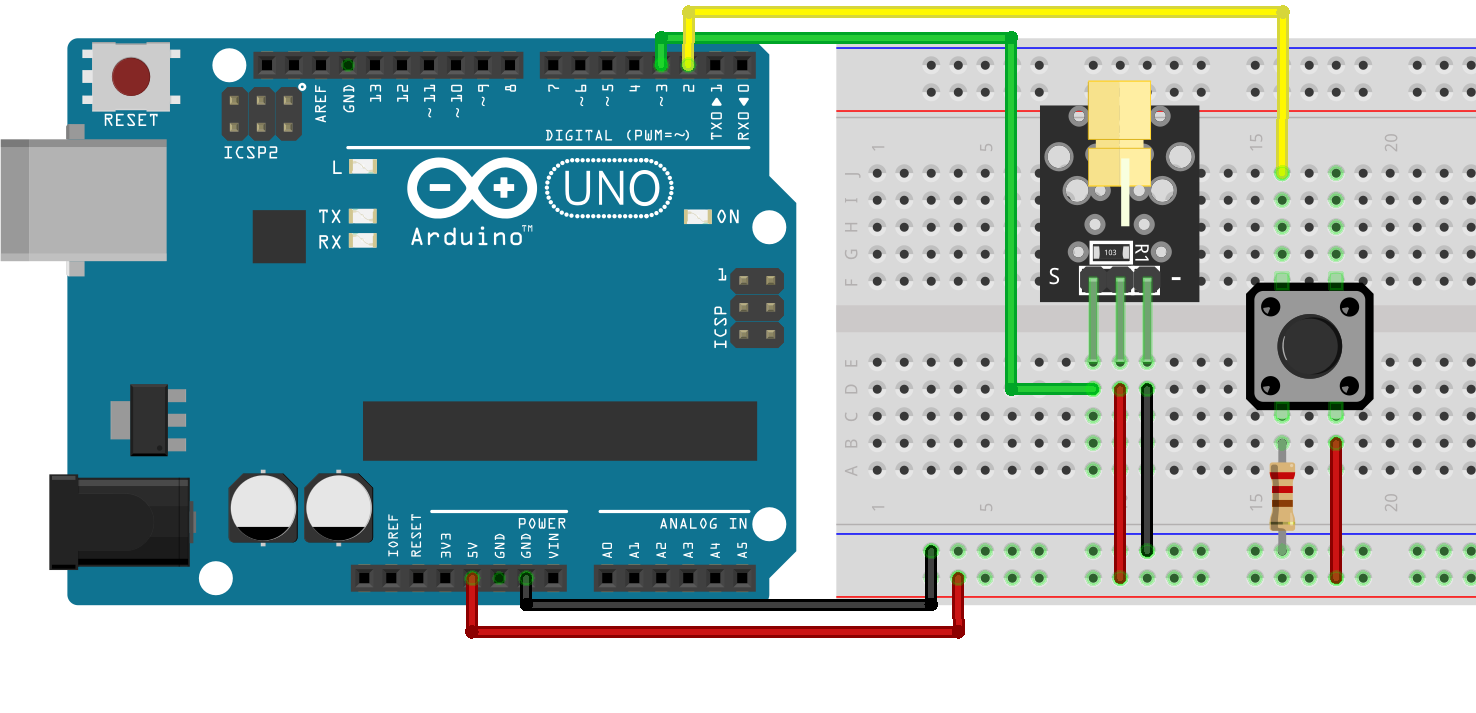

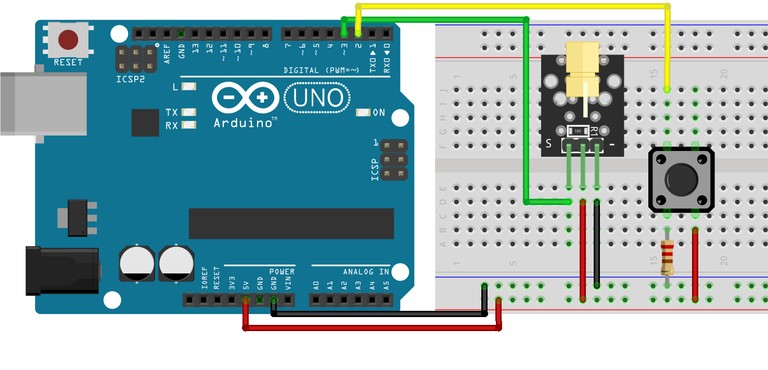

Схема подключения

Подключение компонентов к Arduino:

Подключите один контакт кнопки к 5V на Arduino.
Подключите другой контакт кнопки через резистор 10 кОм к земле (GND).
Также подключите этот контакт кнопки к цифровому пину D2 на Arduino.
Подключите VCC лазера к 5V на Arduino.
Подключите GND лазера к земле (GND) на Arduino.
Подключите управляющий пин лазера к цифровому пину D3 на Arduino.

Код для Arduino

Теперь, когда все подключено, давайте напишем код для управления лазером с помощью кнопки на удержание.

laser_control_button_hold.ino

// Пины подключения
const int buttonPin = 2;    // Пин подключения кнопки
const int laserPin = 3;     // Пин подключения лазера
// Переменные для хранения состояния кнопки
int buttonState = 0;
void setup() {
  // Настраиваем пин кнопки как вход
  pinMode(buttonPin, INPUT);
  // Настраиваем пин лазера как выход
  pinMode(laserPin, OUTPUT);
  // Инициализируем лазер в выключенном состоянии
  digitalWrite(laserPin, LOW);
}
void loop() {
  // Считываем состояние кнопки
  buttonState = digitalRead(buttonPin);

  // Если кнопка нажата, включаем лазер
  if (buttonState == HIGH) {
    digitalWrite(laserPin, HIGH);
  } else {
    // Иначе выключаем лазер
    digitalWrite(laserPin, LOW);
  }
}

Объяснение кода

Настройка пинов: В функции setup мы устанавливаем пины для кнопки и лазера. Кнопка настроена как вход, а лазер как выход.
Главный цикл: В функции loop мы постоянно считываем состояние кнопки.
Управление лазером: Если кнопка нажата (buttonState == HIGH), лазер включается. Если кнопка отпущена (buttonState == LOW), лазер выключается.

Заключение

Этот простой проект демонстрирует основы работы с кнопками и управления внешними устройствами с помощью Arduino. Теперь вы можете управлять лазером с помощью кнопки, где лазер включается при удержании кнопки и выключается при ее отпускании. Это основа для более сложных проектов, включающих кнопочное управление и взаимодействие с различными модулями на платформе Arduino. Удачи в ваших экспериментах!
