Полевой транзистор
Полевой MOSFET-транзистор — ключ для управления большими токами при помощи небольшого напряжения.
Кнопка» называется затвором (англ. gate)
Пока на затворе есть небольшое напряжение, транзистор открыт: * Большой ток может втекать в сток (англ. drain) * и вытекать из истока (англ. source)
В отличие от биполярного транзистора, полевой транзистор управляется именно напряжением, а не током. То есть в открытом состоянии ток через затвор не течёт.
Используйте MOSFET для управления большими токами, от сотен миллиампер, когда дешёвого биполярного транзистора уже не достаточно.
Основные характеристики
Максимальное напряжение сток-исток |
\(V_{DS}\) |
Вольт |
Максимальный ток через сток |
\(I_{D}\) |
Ампер |
Сопротивление сток-исток |
\(R_{DSon}\) |
Ом |
Рассеиваемая мощность |
\(P_{D}\) |
Ватт |

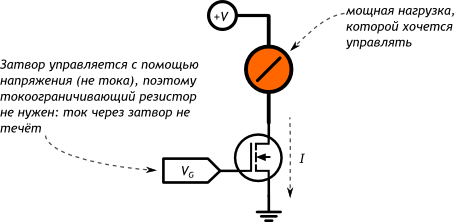

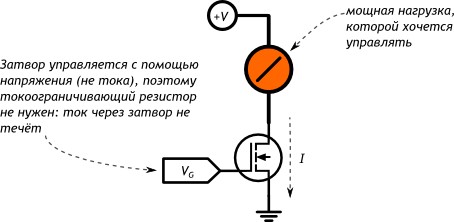

Типовая схема подключения
Рассеиваение тепла
Транзистор не идеален и часть пропускаемой мощности превращается в тепло.
Если \(P_{H}\) превысит \(P_{D}\), без помощи дополнительного охлаждения транзистор сгорит.
