Пьезодинамик

Пьезоизлучатель звука (англ. buzzer) переводит переменное напряжение в колебание мембраны, которая в свою очередь создаёт звуковую волну.

Иначе говоря, пьезодинамик — это конденсатор, который звучит при зарядке и разрядке.

Основные характеристики

Рекомендуемое (номинальное) напряжение	V	Вольт
Громкость (на заданном расстоянии)	P	Децибел
Пиковая частота	fP	Герц
Ёмкость	C	Фарад

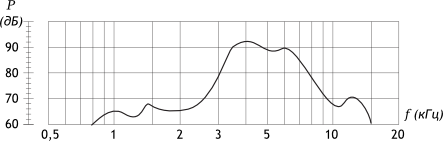

Амплитудно-частотная характеристика

Амплитудно-частотная характеристика (АЧХ) определяет громкость звука в зависимости от частоты управляющего сигнала, который и определяет высоту звучащей ноты.

Идеальная АЧХ — это прямая, т.е. одинаковая громкость вне зависимости от частоты. Но мир не идеален и разные виды излучателей имеют разные отклонения от идеала.

Подключение напрямую

Пьезодинамик потребляет всего пару мА, поэтому можно смело подключать его прямо к микроконтроллеру.

Для звучания нужно подавать на динамик квадратную волну. Какой частоты будет волна, такой частоты будет и звук.

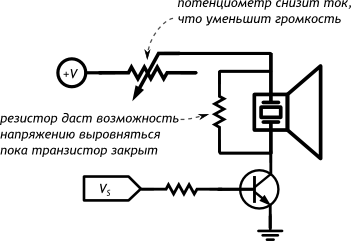

Подключение с регулировкой громкости

Практикум

• Пьезодинамик в эксперименте «Терменвокс»

• Пьезодинамик в «Мерзком пианино»

• Пьезодинамик в игре «Кнопочные ковбои»
