Резистор

1. Введение

Резистор — искусственное «препятствие» для тока. Сопротивление в чистом виде. Резистор ограничивает силу тока, переводя часть электроэнергии в тепло.

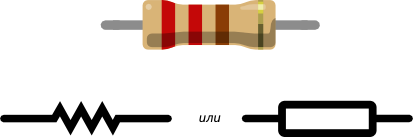

Резистор

2. Основные характеристики

Характеристика	Обоз	Ед.
Сопротивление (номинал)	R	Ом
Точность (допуск)	±	%
Мощность	P	Ватт

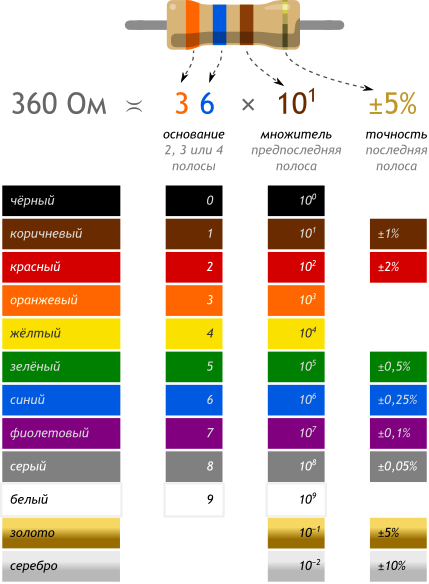

3. Цветовая кодировка резисторов

Наносить номинал резистора на корпус числами — дорого и непрактично: они получаются очень мелкими. Поэтому номинал и допуск кодируют цветными полосками.

Разные серии резисторов содержат разное количество полос, но принцип расшифровки одинаков.

Цвет корпуса резистора может быть бежевым, голубым, белым. Это не играет роли.

Если не уверены в том, что правильно прочитали полосы, можете проверить себя с помощью мультиметра.

4. Типовые номиналы для экспериментов
