Урок 30: Датчик влажности почвы

1. Введение

Датчик влажности почвы FC-28 — простой и доступный модуль для автоматизации полива растений. Он определяет уровень влажности почвы с помощью двух зондов и электронного модуля на компараторе LM393. Датчик может работать с аналоговым и цифровым выходом, что позволяет использовать его в различных проектах Arduino для контроля и автоматизации полива.

2. Необходимое оборудование

Кол-во	Деталь
1	Плата Arduino UNO
1	Датчик влажности почвы FC-28
1	Перемычки
1	USB-кабель

3. Спецификация

Параметр	Значение
Напряжение питания	3.3В или 5В
Рабочий ток	≤ 20мА
Выходное напряжение	0–2.3В (макс. при полной влажности)
Тип выхода	Аналоговый, цифровой
Интерфейс	Пин1 — сигнал, Пин2 — GND, Пин3 — VCC
Материал зондов	Металлизация для долговечности

4. Подключение

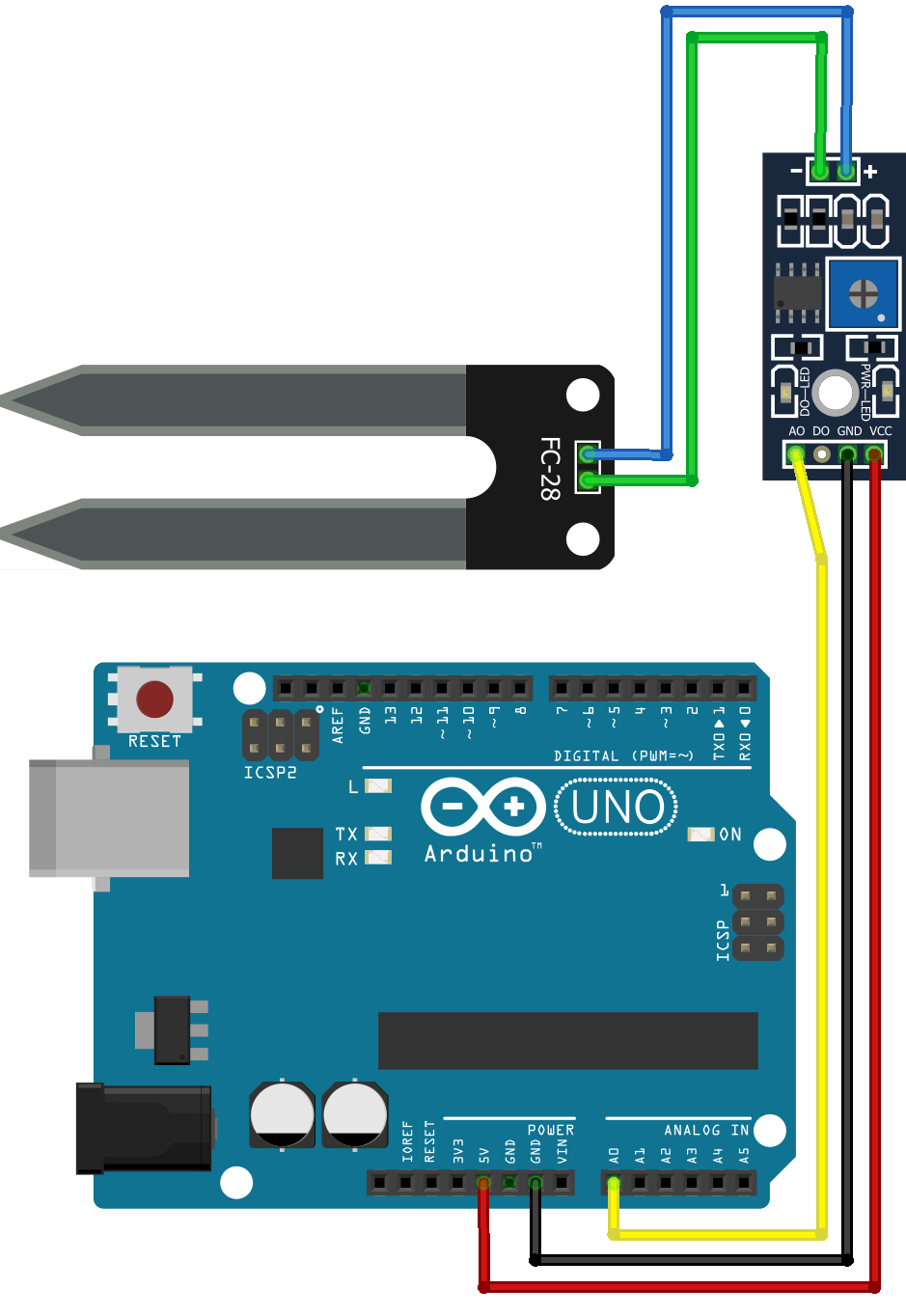

Схема подключения датчика влажности почвы к Arduino

VCC — 5V Arduino
GND — GND Arduino
SIG — аналоговый вход A0 Arduino

5. Пример кода

soil_moisture_sensor.ino

//////////////////////////////////////////////////////////
//Датчик влажности почвы

void setup() {
  Serial.begin(57600);
}
void loop() {
  Serial.print("Значение Датчика Влажности: ");
  Serial.println(analogRead(A0));
  delay(100);
}
//////////////////////////////////////////////////////////

6. Результат теста

После загрузки кода и подключения датчика, откройте серийный монитор (57600 бод). Влажная почва даст высокие значения, сухая — низкие. Можно задать порог для автоматического полива.

7. Частые ошибки

Значения не меняются — проверьте подключение SIG к A0.
Датчик всегда показывает максимум — зонд не в почве или плохой контакт.
Быстрая коррозия зондов — не держите датчик постоянно в почве, используйте питание по таймеру.

8. Практические задачи

Автоматический полив растений по порогу влажности.
Сигнализация о необходимости полива (светодиод, зуммер).
Логирование данных о влажности почвы.

9. Идеи для расширения

Использование нескольких датчиков для разных растений.
Передача данных по Wi-Fi/Bluetooth.
Визуализация данных на дисплее или в приложении.
