Урок 27: Релейный модуль 5В

1. Введение

Релейный модуль 5В позволяет управлять мощными нагрузками (лампы, электродвигатели, бытовые приборы) с помощью Arduino. Реле действует как электронный переключатель: при подаче сигнала с Arduino оно замыкает или размыкает цепь, позволяя безопасно управлять устройствами с высоким напряжением или током.

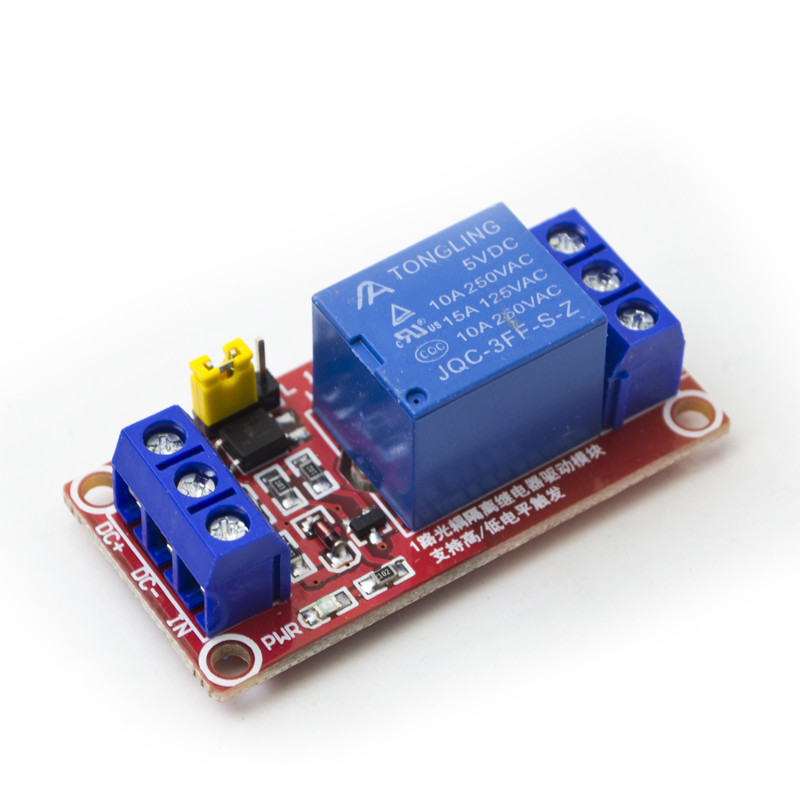

Внешний вид релейного модуля 5В

2. Необходимое оборудование

Кол-во

Деталь

1

Плата Arduino UNO

1

Релейный модуль 5В (одноканальный)

3

Перемычки

1

USB-кабель

3. Спецификация

Параметр

Значение

Тип

Цифровой

Напряжение питания

5В

Управляющий сигнал

TTL (3.3–5В)

Номинальный ток

10A (NO), 5A (NC)

Макс. напряжение коммутации

150VAC, 24VDC

Макс. мощность

AC1200ВА, DC240Вт (NO)

Время срабатывания

10 мс

Индикация

Светодиод

4. Подключение

Схема подключения реле к Arduino

  • IN — цифровой пин 8 Arduino

  • VCC — 5V Arduino

  • GND — GND Arduino

  • NO/NC/COM — к нагрузке (например, лампа 220В через COM и NO)

Предупреждение

При работе с сетевым напряжением соблюдайте осторожность! Не прикасайтесь к оголённым проводам и используйте только исправные компоненты.

5. Пример кода

relay_module_5v.ino
//////////////////////////////////////////////////////////
//Реле

int Relay = 8;
void setup(){
  pinMode(Relay, OUTPUT); // Установка Pin8 как выход
}
void loop(){
  digitalWrite(Relay, HIGH); // Отключить реле (разомкнуть)
  delay(2000);
  digitalWrite(Relay, LOW); // Включить реле (замкнуть)
  delay(2000);
}
//////////////////////////////////////////////////////////

6. Результат теста

Реле будет включаться и выключаться каждые 2 секунды. К контактам реле можно подключить лампу, вентилятор или другое устройство — оно будет циклически включаться и выключаться.

7. Частые ошибки

  • Реле не щёлкает — проверьте питание и правильность подключения IN.

  • Реле всегда включено/выключено — проверьте логику сигнала (HIGH/LOW).

  • Arduino перезагружается — не подключайте мощную нагрузку напрямую к плате, используйте отдельный источник питания для нагрузки.

8. Практические задачи

  • Автоматизация освещения (включение по таймеру или датчику).

  • Управление бытовыми приборами по расписанию.

  • Сигнализация (включение сирены, лампы).

9. Идеи для расширения

  • Управление реле по Wi-Fi или Bluetooth.

  • Использование нескольких реле для сложных проектов (умный дом).

  • Индикация состояния нагрузки на дисплее.

Подробнее о релейных модулях: https://randomnerdtutorials.com/arduino-relay-module/
