Пьезодинамик

Пьезоизлучатель звука (англ. buzzer) переводит переменное напряжение в колебание мембраны, которая в свою очередь создаёт звуковую волну.

../../../../../_images/p030-buzzer-symbol.png

Иначе говоря, пьезодинамик — это конденсатор, который звучит при зарядке и разрядке.

Основные характеристики

Рекомендуемое (номинальное) напряжение

V

Вольт

Громкость (на заданном расстоянии)

P

Децибел

Пиковая частота

fP

Герц

Ёмкость

C

Фарад

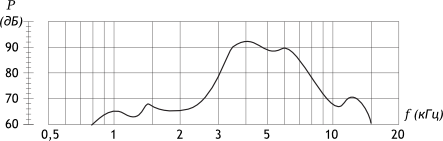

Амплитудно-частотная характеристика

Амплитудно-частотная характеристика (АЧХ) определяет громкость звука в зависимости от частоты управляющего сигнала, который и определяет высоту звучащей ноты.

../../../../../_images/p030-buzzer-gain-frequency.png

Идеальная АЧХ — это прямая, т.е. одинаковая громкость вне зависимости от частоты. Но мир не идеален и разные виды излучателей имеют разные отклонения от идеала.

Подключение напрямую

Пьезодинамик потребляет всего пару мА, поэтому можно смело подключать его прямо к микроконтроллеру

../../../../../_images/p030-buzzer-schematic.png

Для звучания нужно подавать на динамик квадратную волну. Какой частоты будет волна, такой частоты будет и звук

../../../../../_images/p030-buzzer-square-wave.png

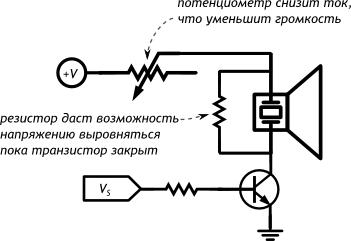

Подключение с регулировкой громкости

../../../../../_images/p030-buzzer-schematic-vol.png
