Полевой транзистор
Полевой MOSFET-транзистор — ключ для управления большими токами при помощи небольшого напряжения.
«Кнопка» называется затвором (англ. gate)
Пока на затворе есть небольшое напряжение, транзистор открыт:
Большой ток может втекать в сток (англ. drain)
и вытекать из истока (англ. source)
В отличие от биполярного транзистора полевой контролируется именно напряжением, а не током. Т.е. в открытом состоянии ток через затвор не идёт.
Используйте MOSFET для управления большими токами, от сотен миллиампер, когда дешёвого биполярного транзистора уже не достаточно.
Основные характеристики
Максимальное напряжение сток-исток |
VDS |
Вольт |
Максимальный ток через сток |
ID |
Ампер |
Сопротивление сток-исток |
RDSon |
Ом |
Рассеиваемая мощность |
PD |
Ватт |

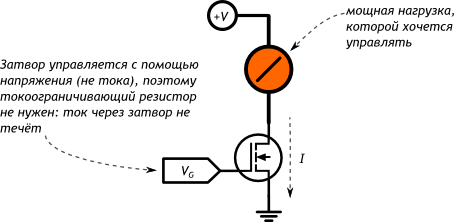

Типовая схема подключения
Рассеивание тепла
Транзистор не идеален и часть пропускаемой мощности превращается в тепло.
Если PH превысит PD, без помощи дополнительного охлаждения транзистор сгорит.
Практикум
Полевой транзистор в эксперименте «Миксер»
