Резистор

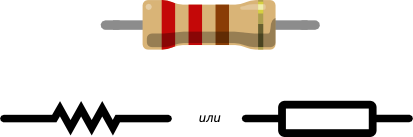

Резистор — искусственное «препятствие» для тока. Сопротивление в чистом виде. Резистор ограничивает силу тока, переводя часть электроэнергии в тепло.

../../../../../_images/p006-resistor-symbol.png

Основные характеристики

Сопротивление (номинал)

R

Ом

Точность (допуск)

±

%

Мощность

P

Ватт

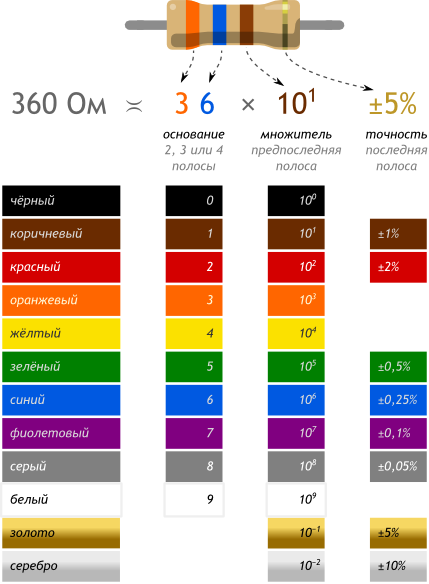

Цветовая кодировка резисторов

Наносить номинал резистора на корпус числами — дорого и непрактично: они получаются очень мелкими. Поэтому номинал и допуск кодируют цветными полосками.

../../../../../_images/p006-resistors-color-strips.png

Разные серии резисторов содержат разное количество полос, но принцип расшифровки одинаков.

Цвет корпуса резистора может быть бежевым, голубым, белым. Это не играет роли.

Если не уверены в том, что правильно прочитали полосы, можете проверить себя с помощью мультиметра.

Типовые номиналы для экспериментов

../../../../../_images/p006-resistor-typical.png
