Диод

Диод — это электрический «ниппель». У него есть 2 полюса: анод и катод. Ток пропускается только от анода к катоду.

../../../../../_images/p007-diode-symbol.png

Основные характеристики

Падение прямого напряжения

VF

Вольт

Максимальное сдерживаемое обратное напряжение

VDC

Вольт

Максимальный прямой ток

IF

Ампер

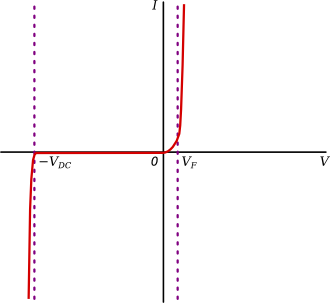

Вольт-амперная характеристика

После того, как напряжение в прямом направлении превысит небольшой порог VF диод открывается и начинает практически беспрепятственно пропускать ток, который создаётся оставшимся напряжением.

Если напряжение подаётся в обратном направлении, диод сдерживает ток вплоть до некоторго большого напряжения VDC после чего пробивается и работает также, как в прямом направлении.

../../../../../_images/p007-diode-va.png

Виды диодов

Выпрямительный диод

../../../../../_images/p007-diode-rectifier.png

Также известен как защитный, кремниевый

  • VF = 0,7 В

  • VDC — сотни или тысячи вольт

  • Открывается медлено

  • Восстанавливается после пробоя обратным током

Диод Шоттки

../../../../../_images/p007-diode-schottky.png

Шоттки — фамилия его изобретателя. Также известен как сигнальный, германиевый.

  • VF = 0,3 В

  • VDC — десятки вольт

  • Открывается быстро

  • Сгорает после пробоя обратным током

Диод Зеннера

../../../../../_images/p007-diode-zenner.png

Зеннер — фамилия его изобретателя. Также известен как стабилитрон

  • VF = 1 В

  • VDC — фиксированное значение на выбор

  • Умышленно используется в обратном направлении как источник фиксированного напряжения
