Урок 6: Светодиод, Управляемый Кнопкой

1. О чём эксперимент?

Изучим работу кнопочного переключателя (tact switch) и научимся включать светодиод по нажатию. Принцип лежит в основе любой схемы, где требуется ручной ввод: пульты, фонарики, бытовая техника.

2. Компоненты

Кол-во	Деталь
1	Плата Arduino UNO

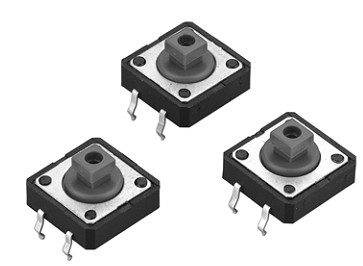

1	Кнопочный переключатель (tact switch)
1	LED 5 мм (красный)
1	Резистор 220 Ω — для LED
1	Резистор 10 kΩ — подтяжка кнопки к VCC
1	Макетная плата (breadboard)
6	Перемычки «папа–папа»
1	USB-кабель A-B

3. Немного теории

Кнопка имеет два контакта «нормально разомкнуты». Когда кнопку нажимают, контакты замыкаются — микроконтроллер считывает логический HIGH. Как только палец отпускает кнопку, пружина внутри возвращает её в исходное состояние (логический LOW).

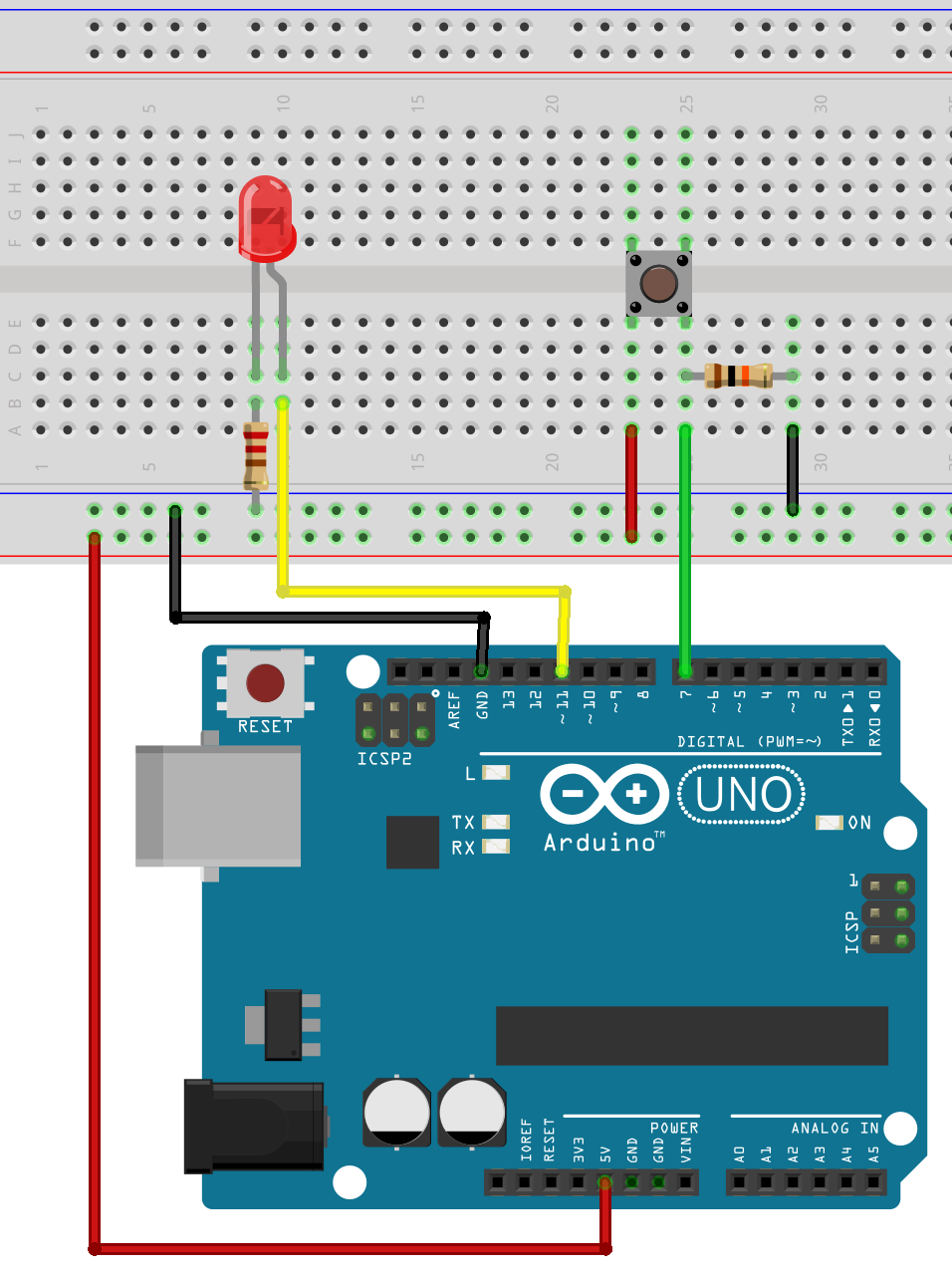

4. Схема подключения

11 → анод LED (через резистор 220 Ω)
7 → один вывод кнопки (pull-up через 10 kΩ к 5 В)
Второй вывод кнопки → GND
Катод LED → GND

5. Пример кода

button_led.ino

// Кнопка управляет светодиодом
int ledpin = 11;   // пин LED
int inpin = 7;     // пин кнопки
int val;           // переменная для считывания состояния

void setup()
{
  pinMode(ledpin, OUTPUT);  // LED как выход
  pinMode(inpin, INPUT);    // кнопка как вход
}

void loop()
{
  val = digitalRead(inpin);     // читаем кнопку
  if (val == LOW)               // нажата — контакт даёт LOW
  {
    digitalWrite(ledpin, LOW);  // выключить LED
  }
  else                          // не нажата
  {
    digitalWrite(ledpin, HIGH); // включить LED
  }
}

6. Как работает код

При нормально-разомкнутой кнопке на пине 7 висит подтяжка к VCC (10 kΩ) → считывается HIGH.
Когда кнопку нажимают, пин замыкается на GND → digitalRead возвращает LOW.
В условии if меняем уровень пина LED: LOW — гасим, HIGH — зажигаем.

7. Пошаговый запуск

Соберите схему, как на рисунке.
Подключите Arduino, выберите плату UNO и COM-порт.
Скопируйте скетч, нажмите Upload.
Нажимайте кнопку — LED будет загораться и гаснуть.

8. Что может пойти не так

Симптом	Причина	Решение
LED всегда горит	Кнопка подключена к +5 В без резистора подтяжки	Проверьте цепь, добавьте 10 kΩ к VCC
LED не реагирует	Кнопка подключена неправильно, пин не тот	Подпаяйте кнопку вдоль разделительной канавки, проверьте номер пина
LED мигает хаотично	Дребезг контактов	Добавьте задержку `delay(20)` после чтения кнопки

9. Эксперименты

Вставьте второй LED на пин 10 и сделайте индикацию «кнопка нажата — красный гаснет, зелёный горит».
Используйте встроенный INPUT_PULLUP вместо внешнего резистора: pinMode(inpin, INPUT_PULLUP) — проще монтаж, меньше деталей.
