Урок 5: Эффект «погони» за светодиодами

1. О чём эксперимент?

Классический приём, когда несколько светодиодов «бегут» по ряду — часто встречается в бегущих строках и рекламных вывесках. Мы запрограммируем 6 LED, подключённых к выводам 2–7, чтобы получить этот эффект.

2. Компоненты

Кол-во	Деталь
1	Плата Arduino UNO
6	LED 5 мм (красный)
6	Резистор 220 Ω
1	Макетная плата (breadboard)
7	Перемычки «папа–папа»
1	USB-кабель A-B

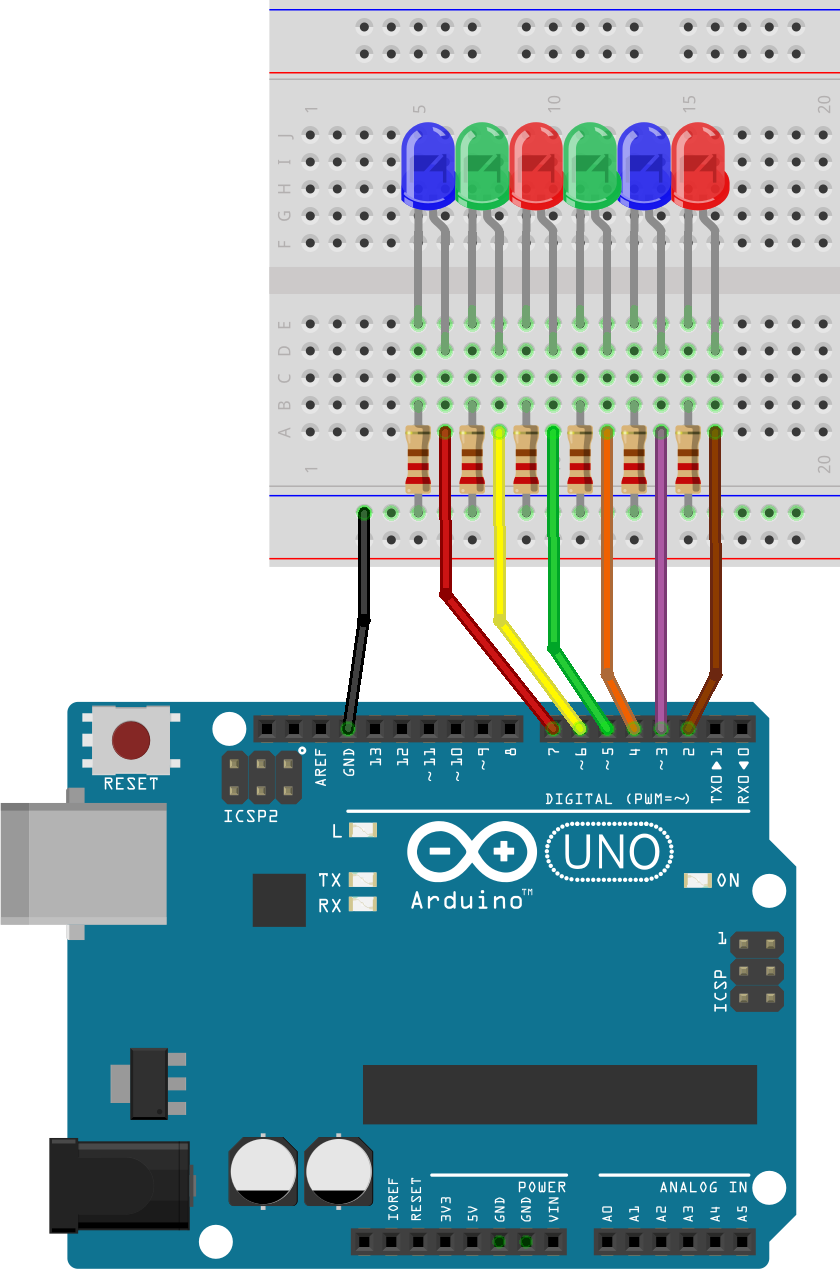

3. Схема подключения

2–7 → аноды LED (через резисторы 220 Ω)
Катоды всех светодиодов → GND

4. Скетч

led_chase_effect.ino

// Эффект «погони» за светодиодами
int BASE = 2;        // первый пин
int NUM  = 6;        // количество светодиодов

void setup() {
  for (int i = BASE; i < BASE + NUM; i++) {
    pinMode(i, OUTPUT);
  }
}

void loop() {
  // пробегаем вперёд
  for (int i = BASE; i < BASE + NUM; i++) {
    digitalWrite(i, LOW);  // гасим светодиод
    delay(200);
  }
  // пробегаем назад
  for (int i = BASE; i < BASE + NUM; i++) {
    digitalWrite(i, HIGH); // зажигаем светодиод
    delay(200);
  }
}

Как работает код

Массив пинов не нужен — используем арифметику (BASE + NUM).
Первый цикл гасит светодиоды по очереди, второй — зажигает.
Задержка 200 мс задаёт скорость «бега». Уменьшите её для более быстрого эффекта.

5. Пошаговый запуск

Соберите схему, как на рисунке выше.
Запустите Arduino IDE, выберите плату и COM-порт.
Вставьте код, нажмите Upload.
Наблюдайте бегущий огонёк на LED-линию.

6. Что может пойти не так

Симптом	Возможная причина	Решение
Некоторые LED не горят	Разорвана цепь или нет резистора	Проверьте соединения, замените LED
«Погоня» идёт в другую сторону	Светодиоды вставлены наоборот	Переориентируйте LED или поменяйте порядок пинов
Слишком быстро/медленно	Неподходящее значение `delay()`	Подберите задержку 50-300 мс под нужный эффект

7. Эксперименты

Уменьшите задержку до 50 мс — получите эффект «бега» рекламной строки.
Подключите потенциометр к A0 и изменяйте задержку delay() «на лету» через analogRead(A0).
