Урок 7: Активный Зуммер

1. Цель эксперимента

Показать, как управлять активным пьезо-зуммером с помощью Arduino. Внутри такого зуммера уже есть генератор: стоит подать 5 V, и он начинает издавать звук. Подобные устройства стоят в компьютерах, принтерах, охранных сигнализациях, игрушках и таймерах.

В ходе урока вы подключите зуммер (с модулем или без) к пину 8 и убедитесь, что достаточно вывести логический HIGH, чтобы получить звуковой сигнал.

2. Компоненты

Кол-во	Деталь
1	Плата Arduino UNO
1	Модуль активного зуммера или сам пьезо-излучатель
1	Макетная плата (breadboard)
3	Перемычки «папа–папа»
1	USB-кабель A-B

3. Немного знаний

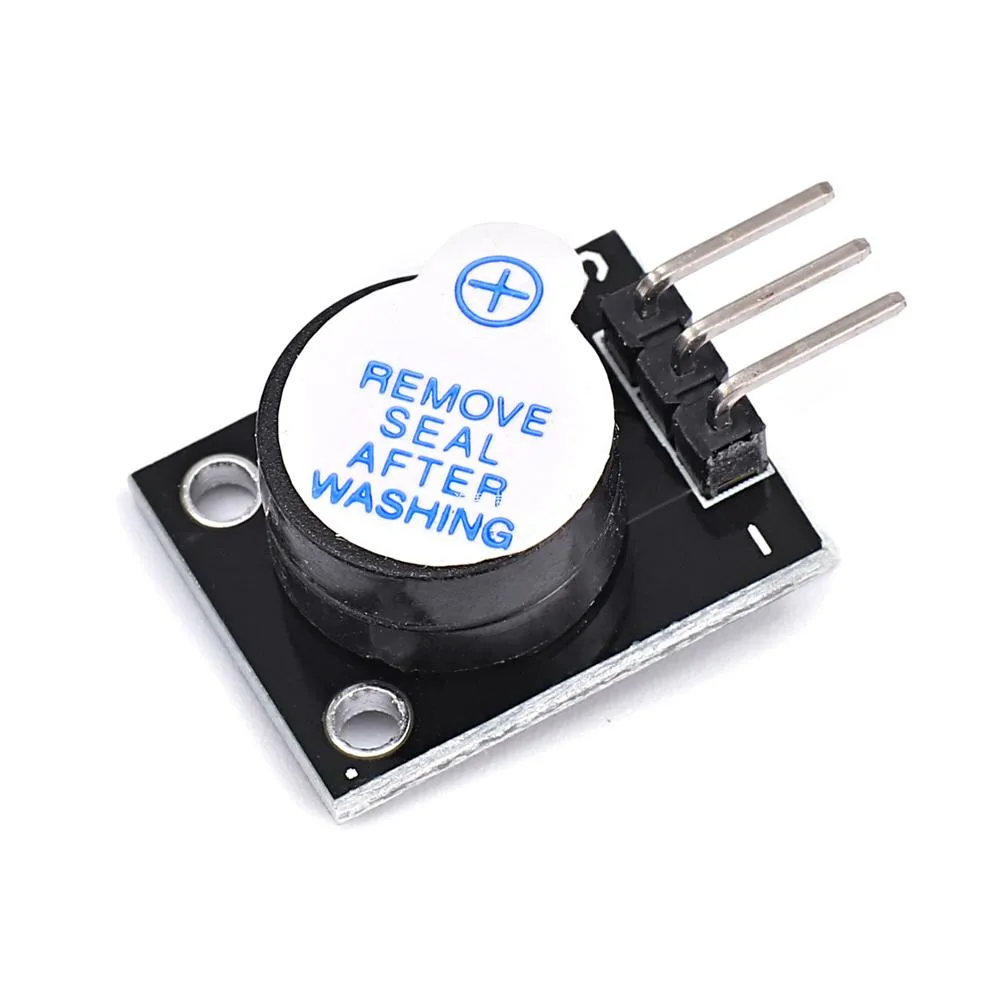

Зуммер с модулем

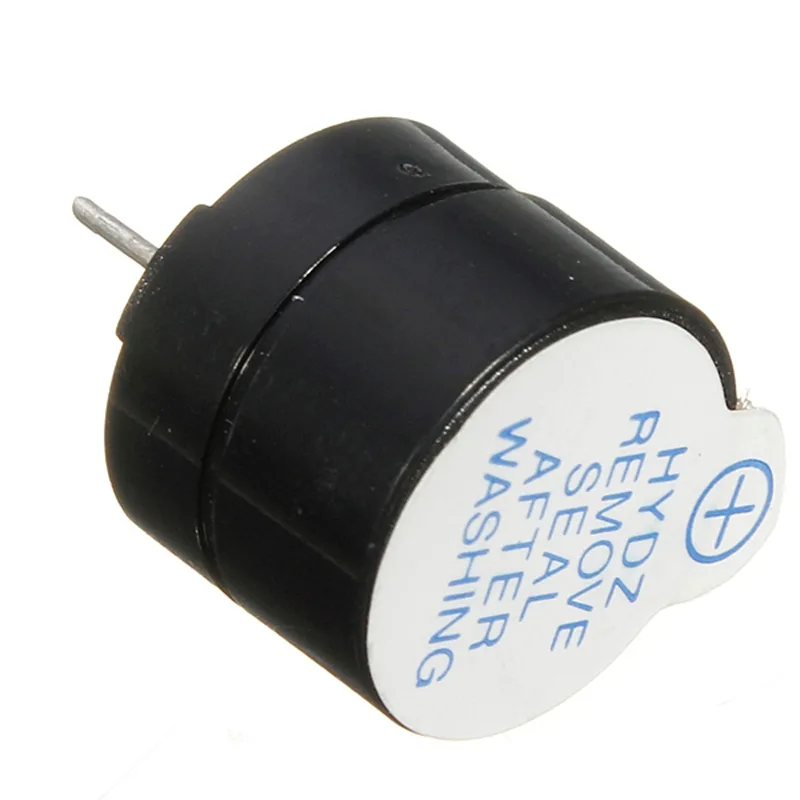

Зуммер без модуля

Существует два вида зуммеров:

Активный — внутри есть генератор, подайте 5 V → сразу звучит.
Пассивный — без генератора, нужен сигнал PWM для тона.

В этом уроке берём активный вариант, поэтому управление сводится к подаче логического HIGH/LOW.

4. Схема подключения

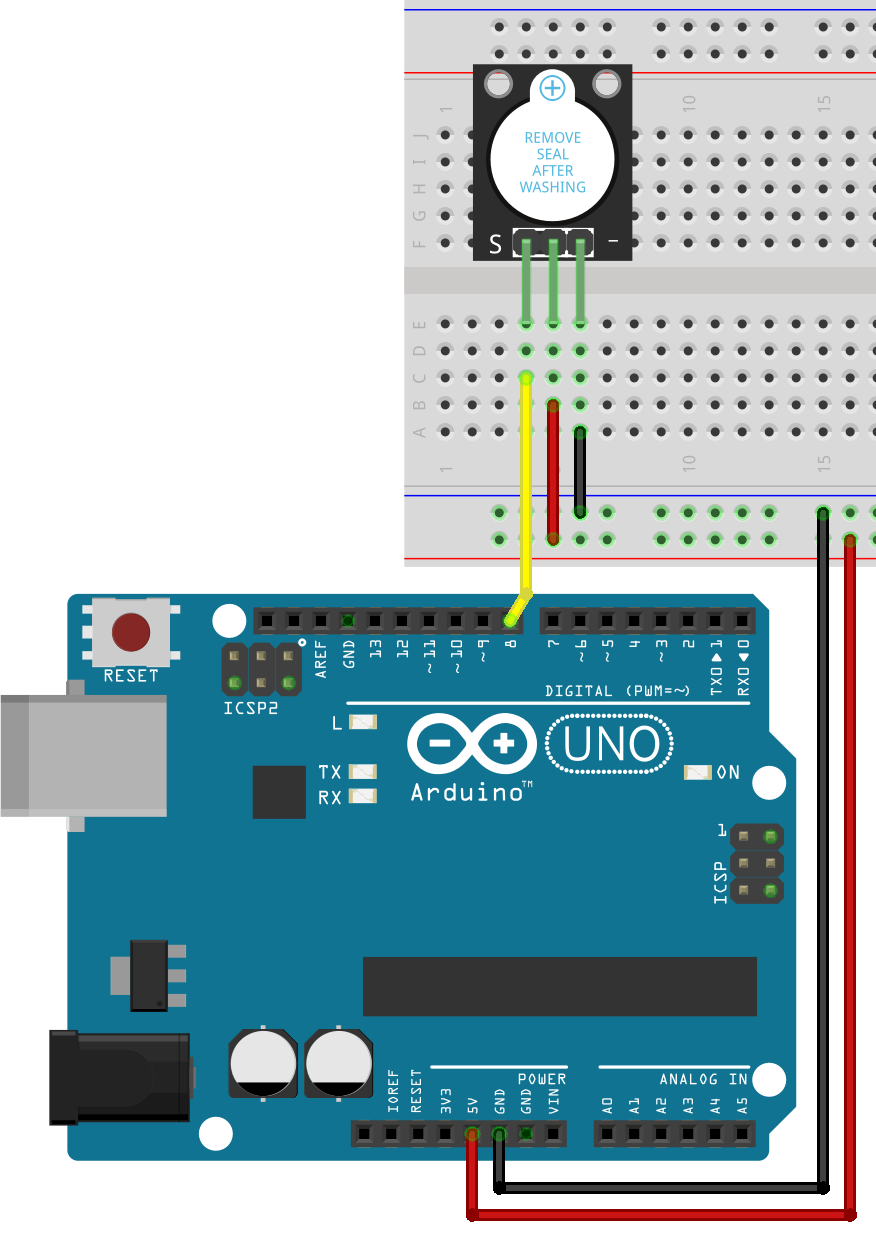

Модуль (S, +, −)

S (Signal) → пин 8
+ → 5 V
− → GND

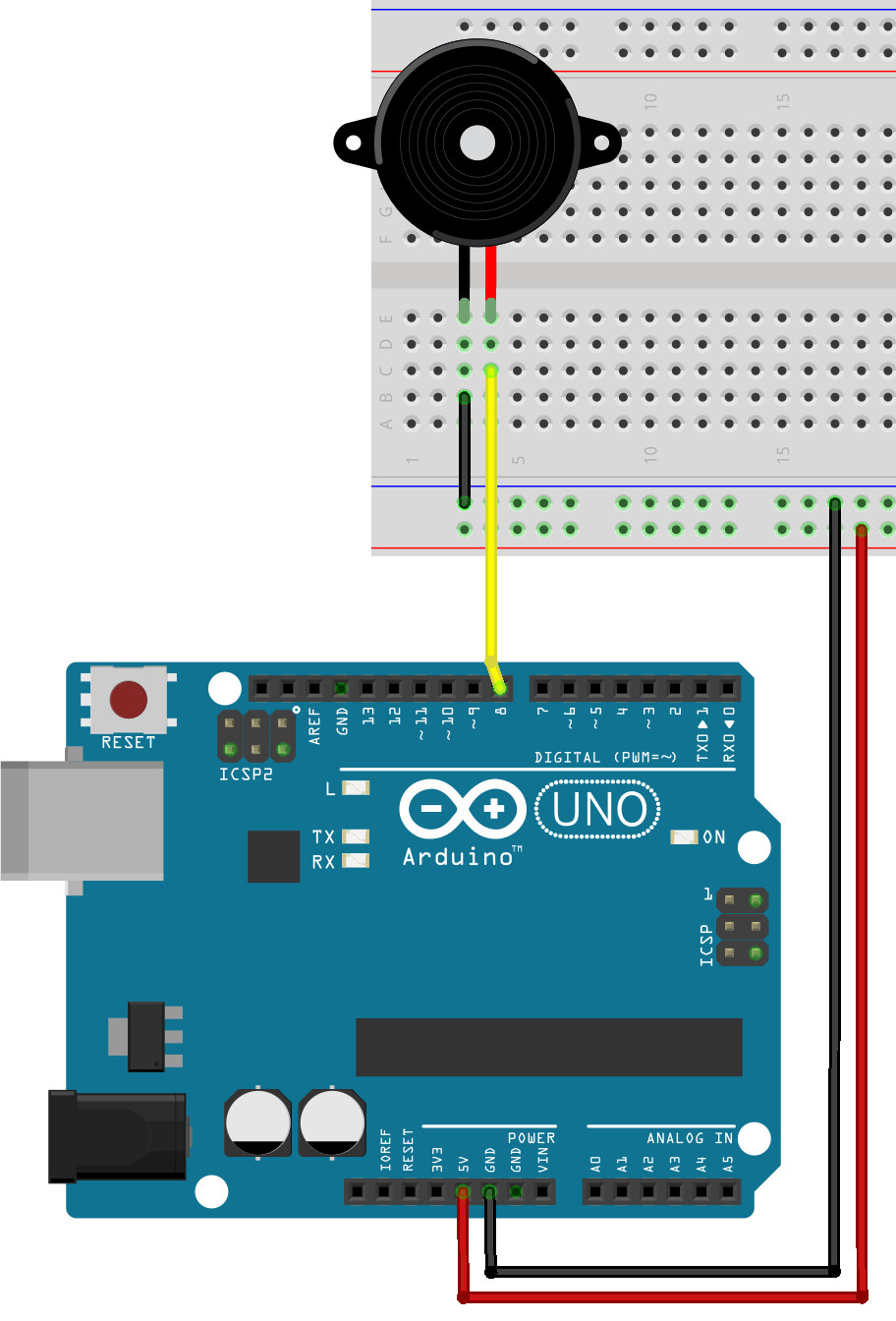

Пьезо без модуля (2 вывода)

+ → пин 8
− → GND

5. Пример кода

active_buzzer.ino

// Активный зуммер
int buzzer = 8;  // пин, управляющий зуммером

void setup()
{
  pinMode(buzzer, OUTPUT);  // задаём выход
}

void loop()
{
  digitalWrite(buzzer, HIGH);  // включить звук
}

6. Как работает код

Активный зуммер непрерывно звучит, пока на пине 8 логический HIGH.
Хотите прерывания — чередуйте digitalWrite(HIGH) и LOW с помощью delay().

7. Пошаговый запуск

Соберите схему (с модулем или без — смотрите картинки).
Подключите Arduino, выберите плату UNO и COM-порт.
Загрузите скетч. Зуммер сразу начнёт пищать.

8. Что может пойти не так

Симптом	Причина	Решение
Нет звука	Плюс и минус перепутаны / не тот пин	Проверьте полярность, убедитесь, что пин 8 объявлен выходом
Очень тихо	Пассивный зуммер вместо активного	Используйте PWM-тон или замените на активный модуль

9. Эксперименты

Попробуйте включать зуммер импульсно: 100 мс звук, 100 мс пауза — получится прерывистый сигнал тревоги.
Используйте кнопку: при нажатии — зуммер включён, отпустили — молчит.
Замените HIGH на тональный сигнал через пассивный зуммер и функцию tone(pin, частота).
