Понятие электричества

Поведение электрической цепи можно сравнить с гидравлической системой

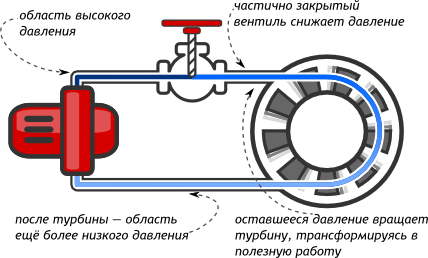

Гидравлическая система

../../../../../_images/p001-electricity-hydro.png

Под действием давления насоса,

Паскаль

по трубам и клапанам разного сечения,

1/см²

из области высокого давления

в область низкого давления

переносится объём жидкости,

м³

формируя поток определённой силы,

м³/сек

который совершает полезную работу,

Джоуль

передавая энергию турбине с некой скоростью.

Ватт

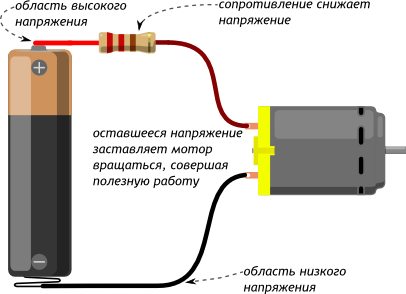

Электрическая цепь

../../../../../_images/p001-electricity-circuit.png

Под действием напряжения источника питания,

U

Вольт

по проводникам и компонентам разного сопротивления,

R

Ом

от высокого потенциала,

«плюс»

к низкому потенциалу

«минус»

переносится заряд,

Q

Кулон

формируя электрический ток определённой силы,

I

Ампер

который совершает полезную работу,

W

Джоуль

превращаясь в другую энергию с некой скоростью.

P

Ватт
