Урок 2: Мигание светодиодом

Цель задания — подключить красный светодиод к выводу D9 платы Arduino UNO и заставить его мигать раз в секунду. Задача демонстрирует базовые функции:

назначение вывода как выход (pinMode)
управление уровнем сигнала (digitalWrite)
задержку выполнения (delay)

1. Компоненты

Кол-во	Деталь
1	Плата Arduino UNO
1	LED 5 мм (красный)
1	Резистор 220 Ω
1	Макетная плата (breadboard)
2	Перемычки «папа–папа»
1	USB-кабель A-B

2. Немного теории

LED (Light Emitting Diode)

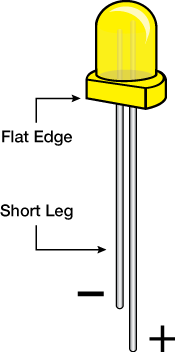

Полупроводниковый диод, который излучает свет при прохождении тока в прямом направлении. Длинная ножка — анод (+), короткая — катод (−).

Резистор

Ограничивает ток в цепи, защищая светодиод от перегрузки. В проекте выводы резистора сгибают под 90°, чтобы корректно установить элемент в макетную плату.

3. Макетная плата

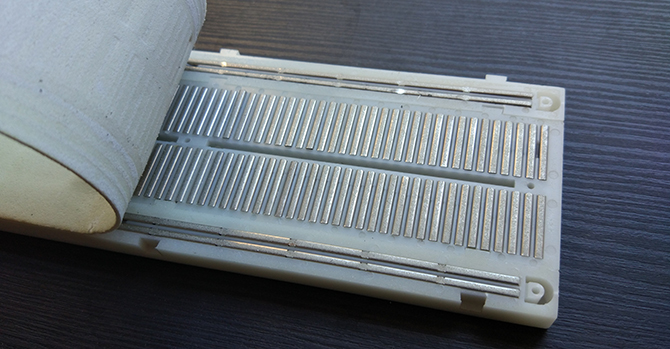

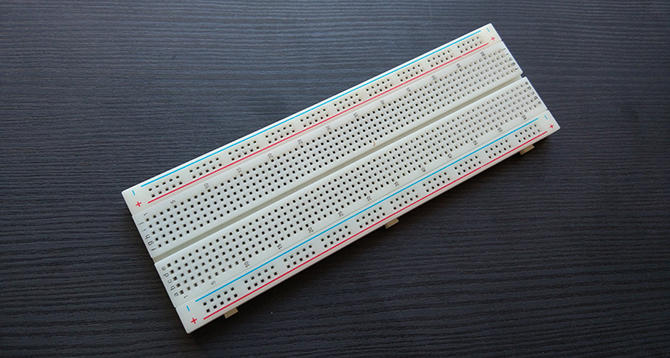

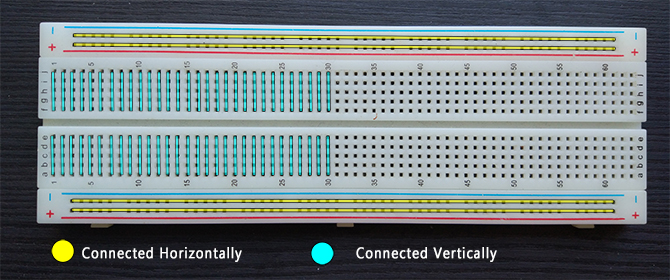

Макетная плата (breadboard) позволяет быстро собирать схемы без пайки. Боковые шины питания соединены горизонтально, внутренние ряды — по пять отверстий вертикально.

4. Схема подключения

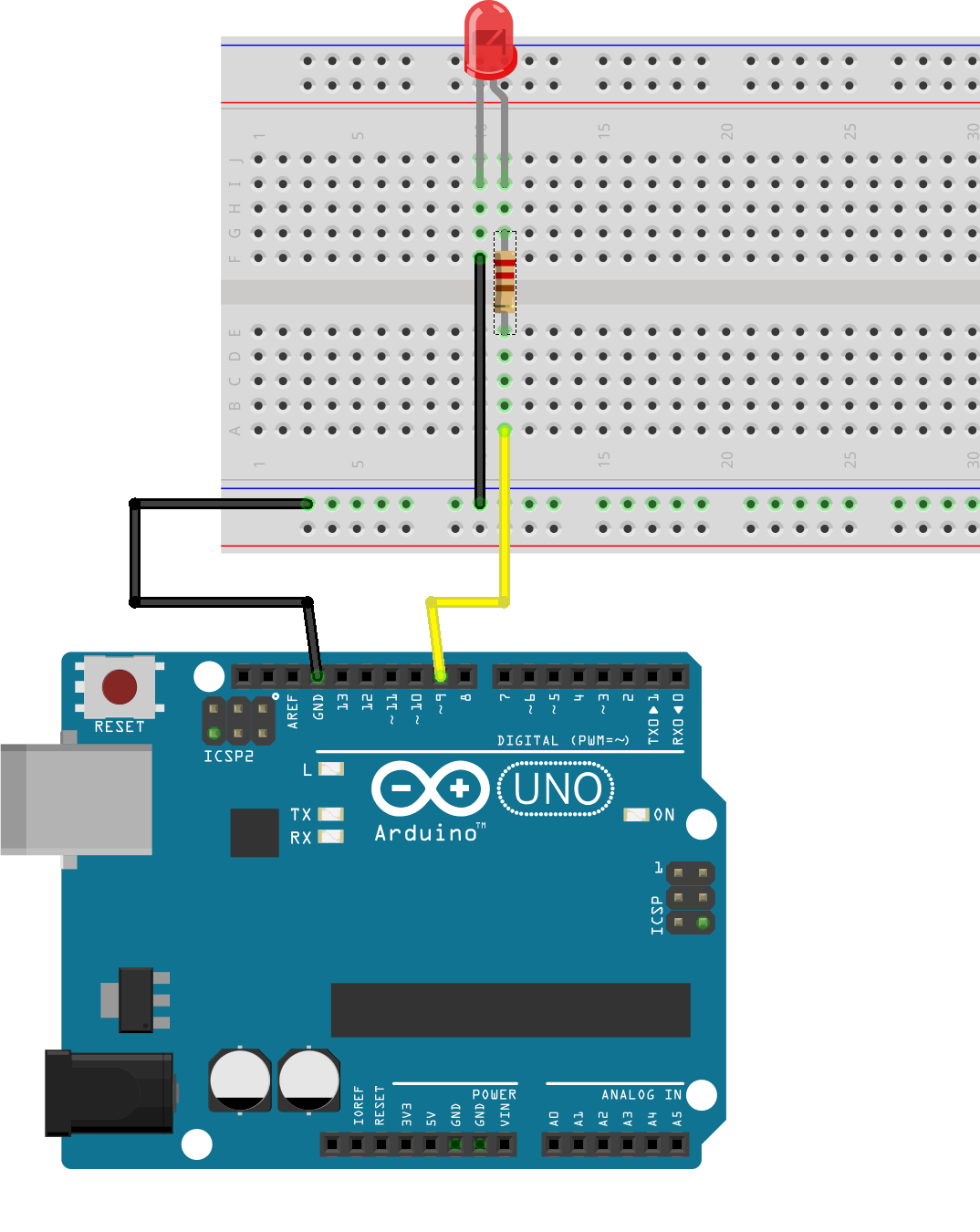

Анод светодиода → вывод D9 Arduino.
Катод светодиода → резистор 220 Ω → GND Arduino.

5. Пример кода

blinking_led.ino

const int ledPin = 9;  // вывод, к которому подключён светодиод

 void setup() {
  pinMode(ledPin, OUTPUT);  // объявляем ledPin выходом
 }

 void loop() {
 digitalWrite(ledPin, HIGH);  // включить светодиод
 delay(1000);                 // пауза 1 с
 digitalWrite(ledPin, LOW);   // выключить светодиод
 delay(1000);                 // пауза 1 с
 }

Как работает код

digitalWrite(ledPin, HIGH/LOW) подаёт уровень 5 В или 0 В на пин D9.
delay(1000) создаёт паузу 1 с — поэтому LED горит/гаснет ровно раз в секунду.

Пошаговый запуск

Подключите Arduino к ПК, выберите плату Arduino UNO и COM-порт.
Скопируйте скетч, нажмите Upload.
Светодиод начнёт мигать: 1 с горит → 1 с гаснет.

Что может пойти не так

Симптом	Возможная причина	Решение
LED не загорается	Перепутаны анод/катод, нет резистора	Проверьте полярность, подключение резистора
LED всегда горит или всегда тёмный	Программа не залита / неправ. пин	Проверьте номер пина в коде, перезапустите загрузку
Мерцание очень быстрое/медленное	Изменён параметр `delay()`	Установите 1000 мс для секунды

Поздравляем — ваш первый «мигающий светодиод» готов!
