О проекте Laser.alashed.kz

../_images/NotesHolder.jpg
../_images/OttoBody.jpg
../_images/PaintStorage.jpg
../_images/ShutterBox.jpg
../_images/TwoPiece.jpg

  • Laser.alashed.kz — онлайн-генератор параметрических SVG-выкроек для лазерных резаков.

  • Коробки, корпуса, держатели, шестерёнки, шарниры, flex-резы — всё настраивается и сразу готово к раскрою.

  • Создан и поддерживается командой Alashed — технологической экосистемой из Казахстана.

  • Свободное ПО под лицензией GPL v3+. Написано на Python 3.

  • Прекрасно сочетается с Alash Electronics — там же можно купить материалы и компоненты.

Проект включает большой набор готовых параметризованных генераторов. Полный список доступен прямо на laser.alashed.kz.

../_images/AngledBox.jpg
../_images/FlexBox2.jpg
../_images/HingeBox.jpg

Возможности

Laser.alashed.kz выдаёт SVG-файлы, которые можно открыть прямо в браузере, а также PostScript и (через pstoedit) другие векторные форматы — DXF, PLT (HPGL), G-code.

Библиотека и все генераторы позволяют выбрать толщину материала и автоматически подгоняют длины и ширины пальцевых соединений, креплений и других элементов.

Параметр burn компенсирует материал, выжигаемый лазером. Так можно тонко подогнать зазоры в соединениях — вплоть до того, что фанеру можно соединять без клея, плотной посадкой.

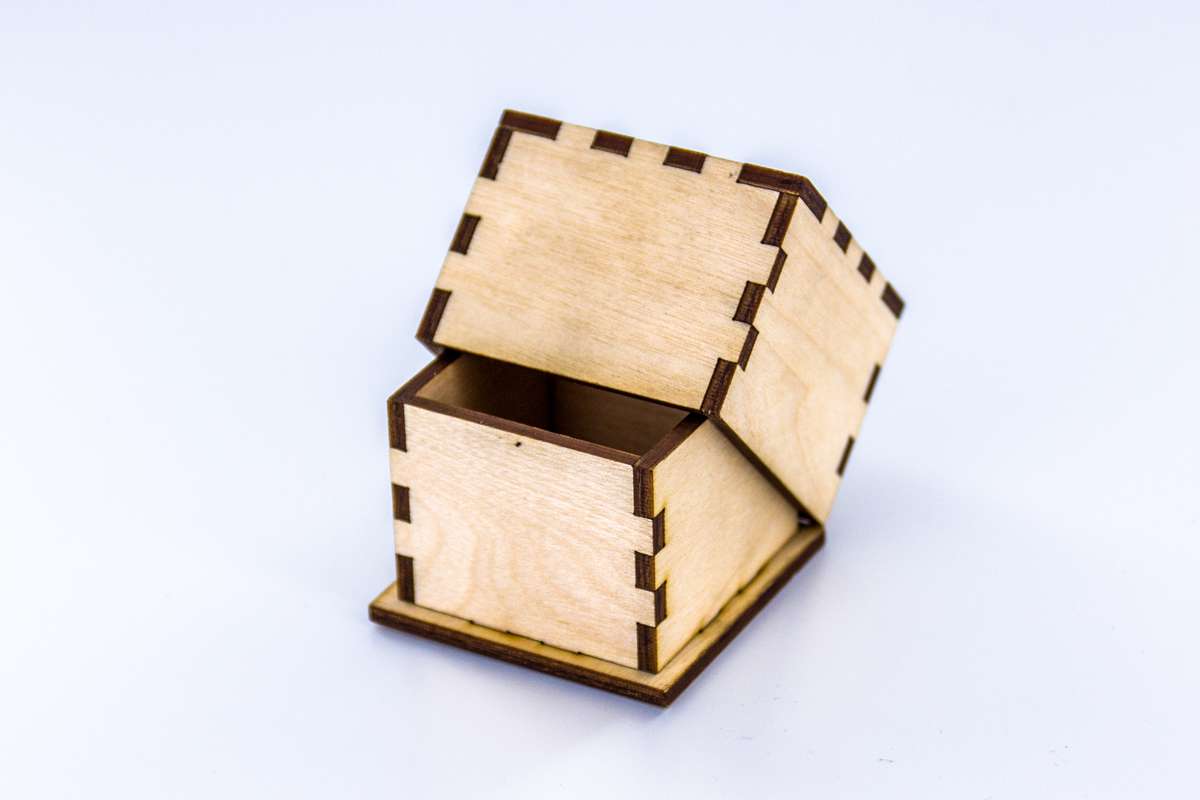

Пальцевые соединения (finger joints) — основной приём библиотеки. Они подходят для углов 90° и Т-соединений. Размеры пальцев масштабируются вместе с толщиной материала, чтобы внешний вид оставался однородным. Также библиотека умеет добавлять отверстия и пазы под винты (bed bolts) в пальцевые соединения.

Соединения «ласточкин хвост» (dovetail) используются для сборки деталей в одной плоскости.

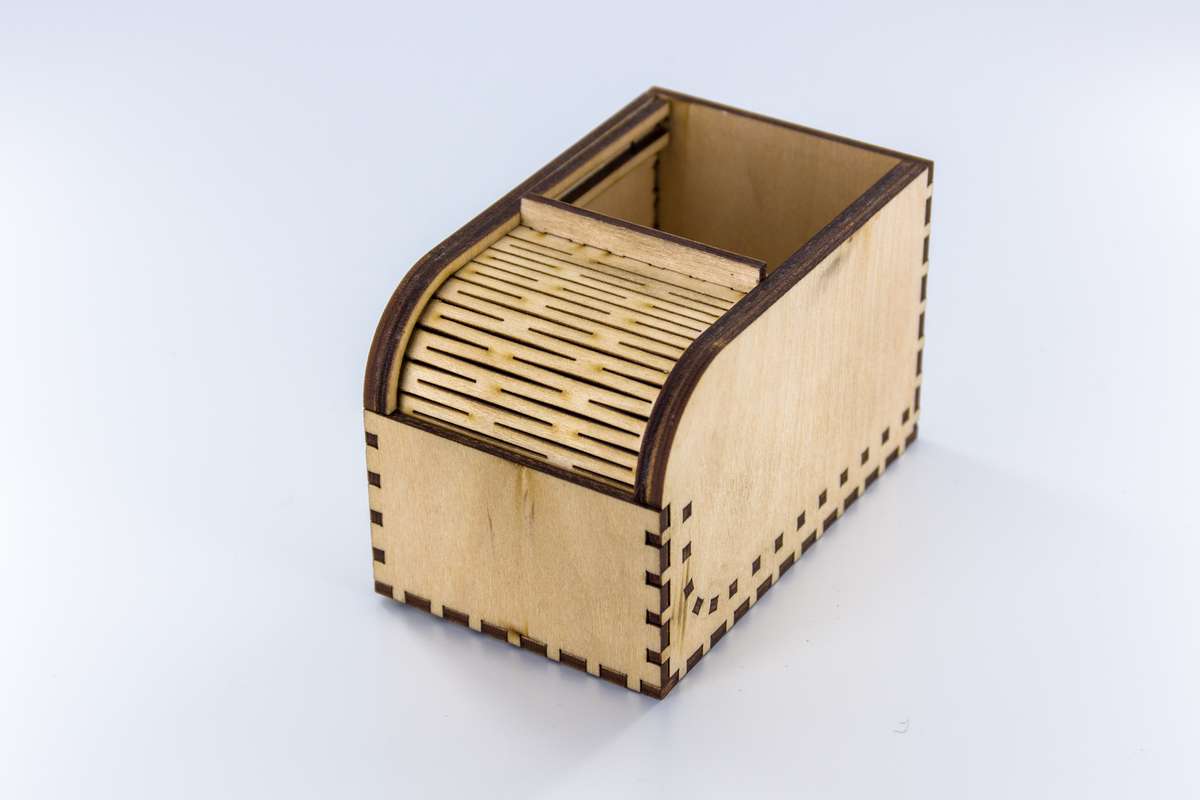

Flex-резы позволяют гнуть и растягивать материал в одном направлении. Это нужно для закруглённых рёбер и «живых» шарниров.

../_images/TypeTray.jpg
../_images/BinTray.jpg
../_images/DisplayShelf.jpg
../_images/AgricolaInsert.jpg
../_images/HeartBox.jpg
../_images/Atreus21.jpg

Что мы улучшили

Мы взяли за основу проверенный временем движок параметрических коробок и доработали его под казахстанских мейкеров: перевели интерфейс и документацию на русский и казахский языки, обновили веб-интерфейс, чтобы им было удобно пользоваться с телефона и компьютера, и собрали уроки в этой Wiki в одном месте.

Совет

Хочется вдохновения перед резкой? Посмотрите галерею готовых проектов — там сотни примеров коробок, корпусов и конструкций, которые можно собрать в Laser.alashed.kz.
