Урок 23: Датчик Движения PIR

1. Введение

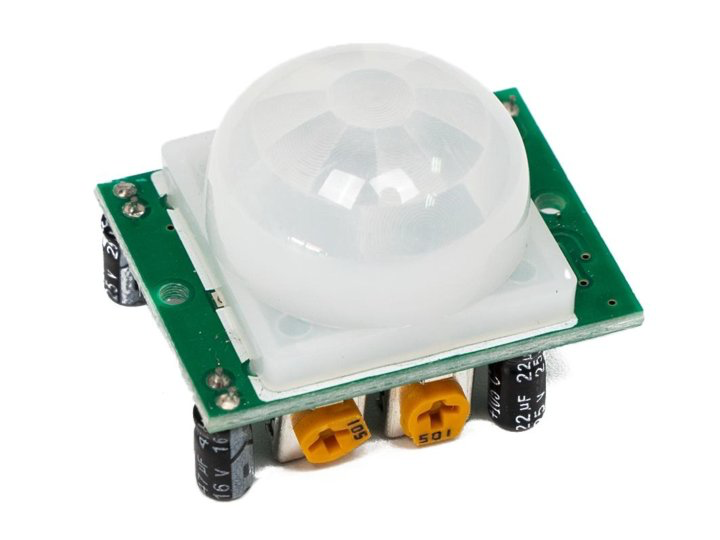

Пироэлектрический инфракрасный датчик движения (PIR) может обнаруживать инфракрасные сигналы от движущегося человека или животного и выдавать переключающие сигналы. Он широко применяется для автоматизации освещения, сигнализации и других задач обнаружения движения.

Современные PIR-датчики для Arduino компактны, надёжны, экономичны и просты в использовании.

2. Необходимое оборудование

Кол-во	Деталь
1	Плата Arduino UNO
1	Датчик движения PIR (HC-SR501)
3	Перемычки
1	USB-кабель

3. Спецификация

Параметр	Значение
Входное напряжение	3.3 ~ 5V (максимум 6V)
Рабочий ток	15uA
Рабочая температура	-20 ~ 85 ℃
Выходное напряжение	Высокое 3V, Низкое 0V
Время задержки выхода	2.3–3 сек
Угол обнаружения	100°
Дальность обнаружения	7 метров
Индикатор выхода	Светодиод
Токовая нагрузка на пин	100mA

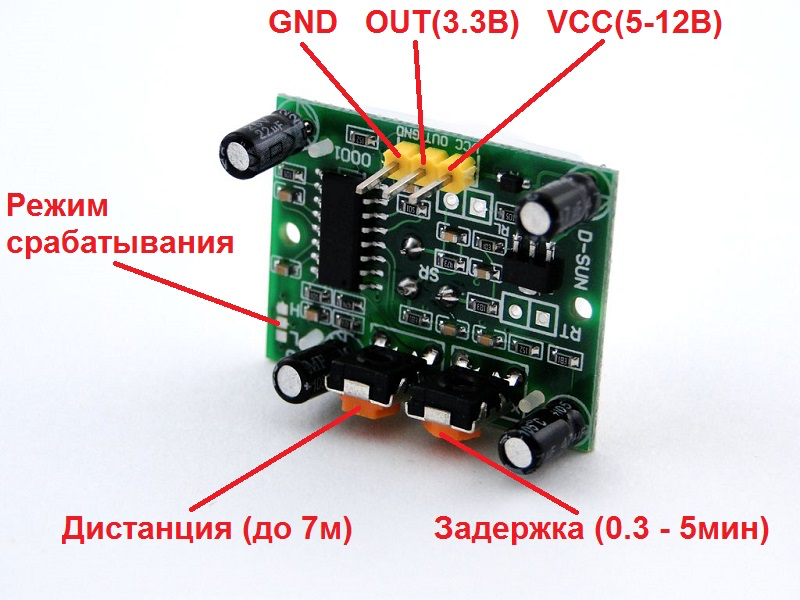

4. Настройка HC-SR501

Модуль HC-SR501 оснащён двумя потенциометрами и перемычкой:

Потенциометр SENS — регулирует чувствительность (дальность обнаружения).
Потенциометр TIME — регулирует время удержания выхода в высоком уровне после обнаружения движения.
Перемычка L/H — режим работы: - L: время отсчитывается с первого срабатывания (подходит для автоматизации освещения). - H: время отсчитывается с каждого нового движения (по умолчанию).

По часовой стрелке — увеличение значения, против — уменьшение.

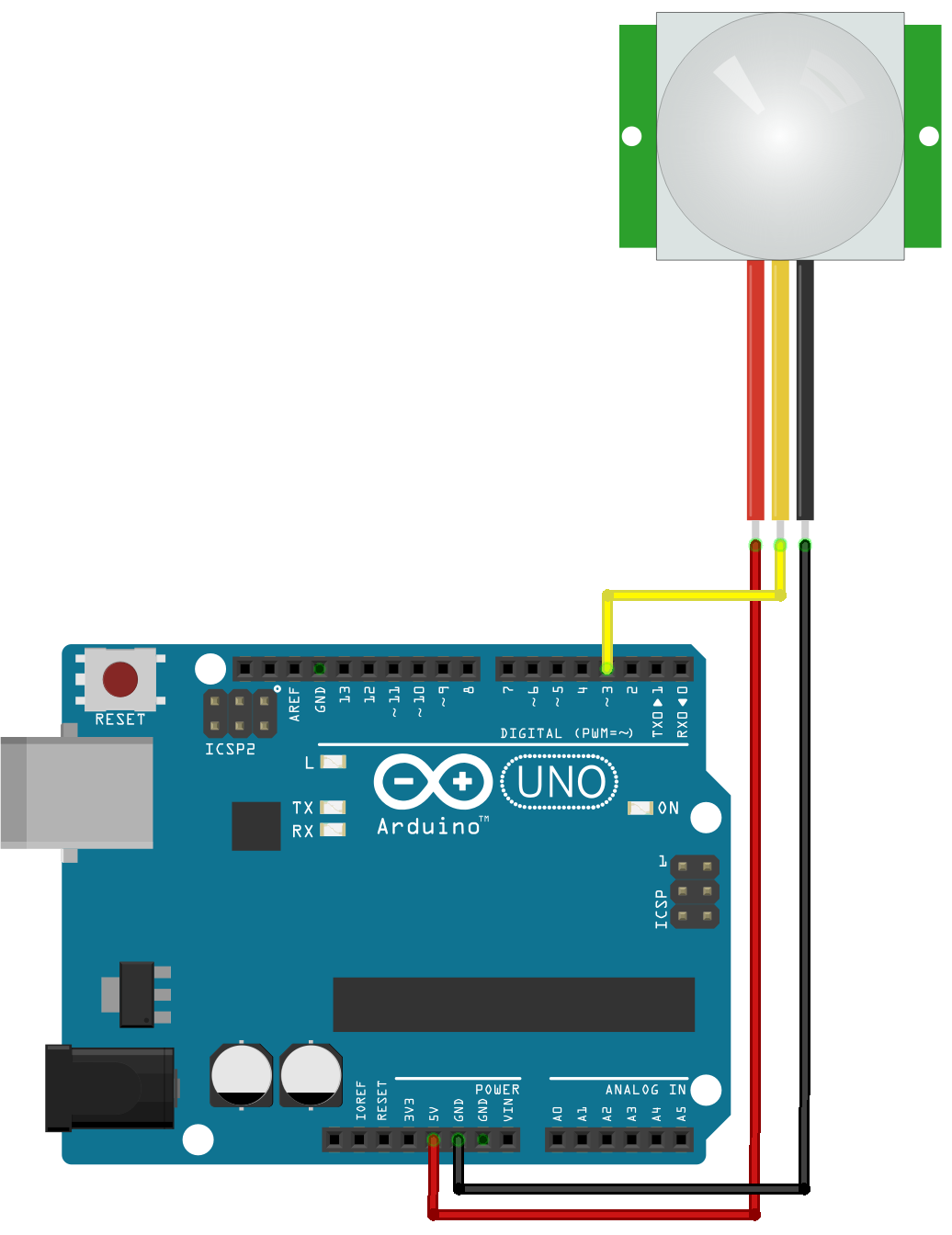

5. Подключение

VCC — 5V Arduino
GND — GND Arduino
OUT — цифровой пин 3 Arduino

6. Пример кода

pir_motion_sensor.ino

//////////////////////////////////////////////////////////
//PIR

byte sensorPin = 3;
byte indicator = 13;
void setup()
{
  pinMode(sensorPin, INPUT);
  pinMode(indicator, OUTPUT);
  Serial.begin(9600);
}
void loop()
{
  byte state = digitalRead(sensorPin);
  digitalWrite(indicator, state);
  if (state == 1) Serial.println("Somebody is in this area!");
  else if (state == 0) Serial.println("No one!");
  delay(500);
}
//////////////////////////////////////////////////////////

7. Результат теста

Если датчик обнаруживает движение поблизости, индикатор L (D13) на плате загорится, и на серийном мониторе будет отображаться сообщение «Somebody is in this area!» (Кто-то в этой области!). Если движение не обнаружено, индикатор D13 на плате будет выключен, и на серийном мониторе будет отображаться сообщение «No one!» (Никого нет!).

8. Частые ошибки

Датчик не реагирует — проверьте питание и правильность подключения.
Ложные срабатывания — уменьшите чувствительность, избегайте сквозняков и прямого солнечного света.
Датчик не сбрасывает сигнал — уменьшите время задержки.

9. Практические задачи

Автоматическое включение света при движении.
Сигнализация при обнаружении движения.
Счётчик посетителей.

10. Идеи для расширения

Использование нескольких датчиков для покрытия большой площади.
Передача сигнала на смартфон или в интернет (IoT).
Управление другими устройствами (реле, сирена, камера).

Подробнее о модуле HC-SR501: https://randomnerdtutorials.com/arduino-pir-motion-sensor/
