Урок 15: Чтение аналогового значения с потенциометра

1. Цель эксперимента

Познакомиться с работой аналогового входа Arduino и научиться считывать значение переменного резистора — потенциометра. В ходе эксперимента вы

подключите потенциометр к входу A0;
прочитаете его положение функцией analogRead() (0 … 1023);
выведете данные в Serial Monitor;
проверите работу встроенного светодиода (пин 13) как индикатора чтения.

2. Оборудование

Кол-во	Деталь
1	Плата Arduino UNO
1	Потенциометр 10 кΩ
1	Макетная плата (breadboard)
3	Перемычки «папа–папа»
1	USB-кабель A–B

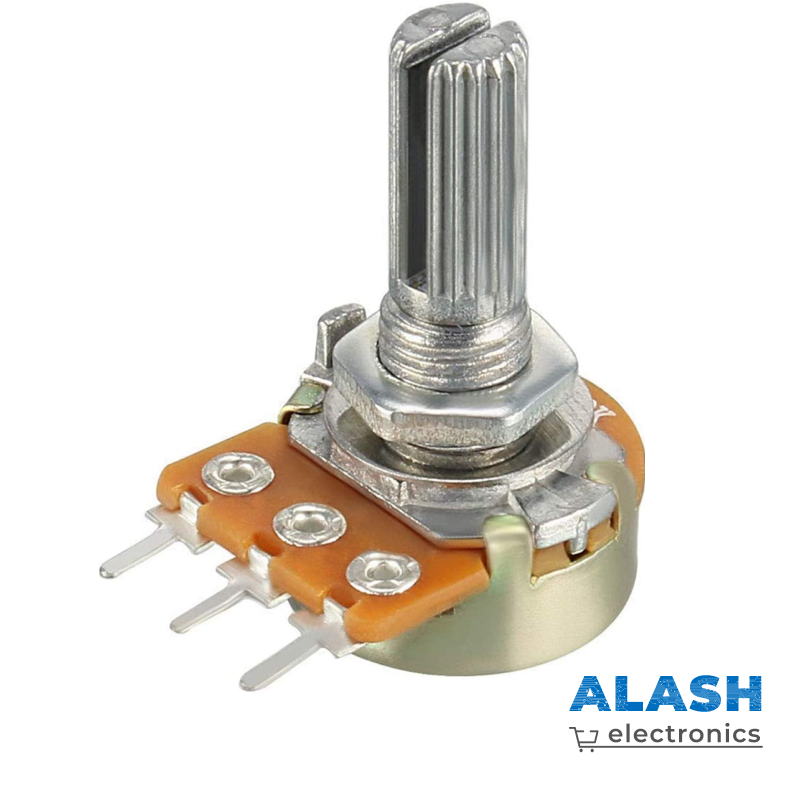

3. Что такое потенциометр

Потенциометр — это переменный резистор. Средний вывод (ползунок) скользит по резистивной дорожке, образуя регулируемый делитель напряжения. Подав 5 В на один край дорожки и 0 В на другой, мы получаем выход от 0 до 5 В на ползунке — именно то, что нужно для аналогового входа A0.

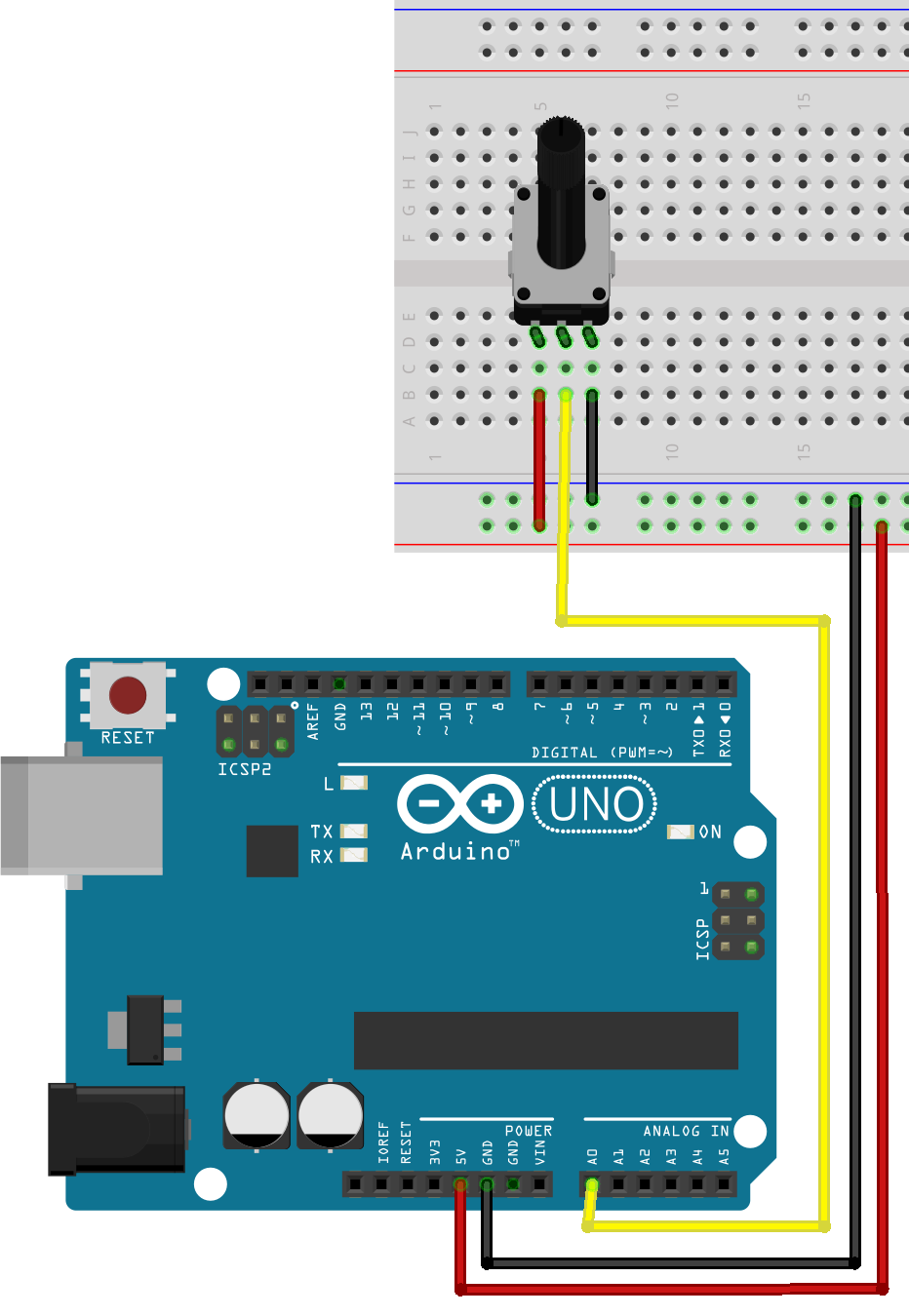

4. Схема подключения

Левый край → GND
Правый край → 5 V
Средний вывод (ползунок) → A0

Встроенный светодиод на пине 13 мы используем без внешних проводов.

5. Пример кода

potentiometer_read.ino

// Урок 8 — Чтение потенциометра и вывод в Serial Monitor
int potPin = A0;      // аналоговый вход
int ledPin = 13;      // встроенный LED
int val    = 0;       // переменная для результатов

void setup() {
  pinMode(ledPin, OUTPUT);
  Serial.begin(9600);    // скорость порта
}

void loop() {
  digitalWrite(ledPin, HIGH);  // вспышка — начало чтения
  delay(50);
  digitalWrite(ledPin, LOW);
  delay(50);

  val = analogRead(potPin);    // 0 … 1023
  Serial.println(val);         // вывод значения
}

6. Пошаговый запуск

Соберите схему, как на рисунке.
Подключите плату, выберите Board → Arduino UNO и COM-порт.
Загрузите скетч (✓ Verify → → Upload).
Откройте Serial Monitor (9600 бод).
Вращайте ручку потенциометра — числа плавно меняются.
Светодиод 13 мигает два раза в секунду, подтверждая цикл чтения.

7. Возможные проблемы

Симптом	Причина	Решение
В мониторе всегда 0	Ползунок не подключён к A0	Проверьте проводку, ряды breadboard
Значения скачут	Плохой контакт	Перевставьте элемент, очистите дорожки
Нечитаемые символы	Несовпадение скорости	Поставьте 9600 бод в Serial Monitor

8. Эксперименты для самостоятельной работы

Выведите реальное напряжение: float v = val * 5.0 / 1023.
Подайте результат в analogWrite(9, val / 4) — получите диммер.
В Serial Plotter наблюдайте график изменения значения.
