Урок 10: Фоторезистор

1. Цель эксперимента

Познакомиться с работой фоторезистора и научиться использовать его показания (аналоговый сигнал) для управления яркостью светодиода через PWM.

2. Компоненты

Кол-во	Деталь
1	Плата Arduino UNO
1	Фоторезистор
1	Красный светодиод 5 мм
1	Резистор 10 kΩ (делитель фоторезистора)
1	Резистор 220 Ω (ограничение тока светодиода)
1	Макетная плата (breadboard)
5	Перемычки «папа–папа»
1	USB-кабель A-B

3. Немного знаний

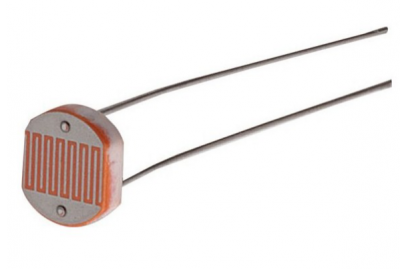

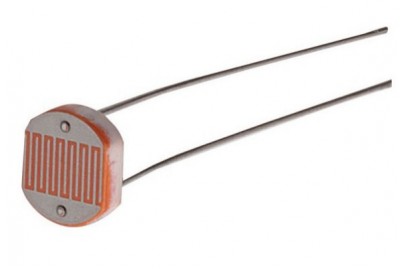

Фоторезистор — полупроводниковый резистор, сопротивление которого падает при увеличении освещённости. Его часто используют в системах автоматического освещения, датчиках «день/ночь», сигнализациях и т.д.

При ярком свете сопротивление ≈ сотни Ом.
В темноте сопротивление растёт до сотен кОм.
Для получения напряжения, пропорционального свету, фоторезистор включают в делитель с постоянным резистором (10 kΩ). Это напряжение читают входом A0.

4. Схема подключения

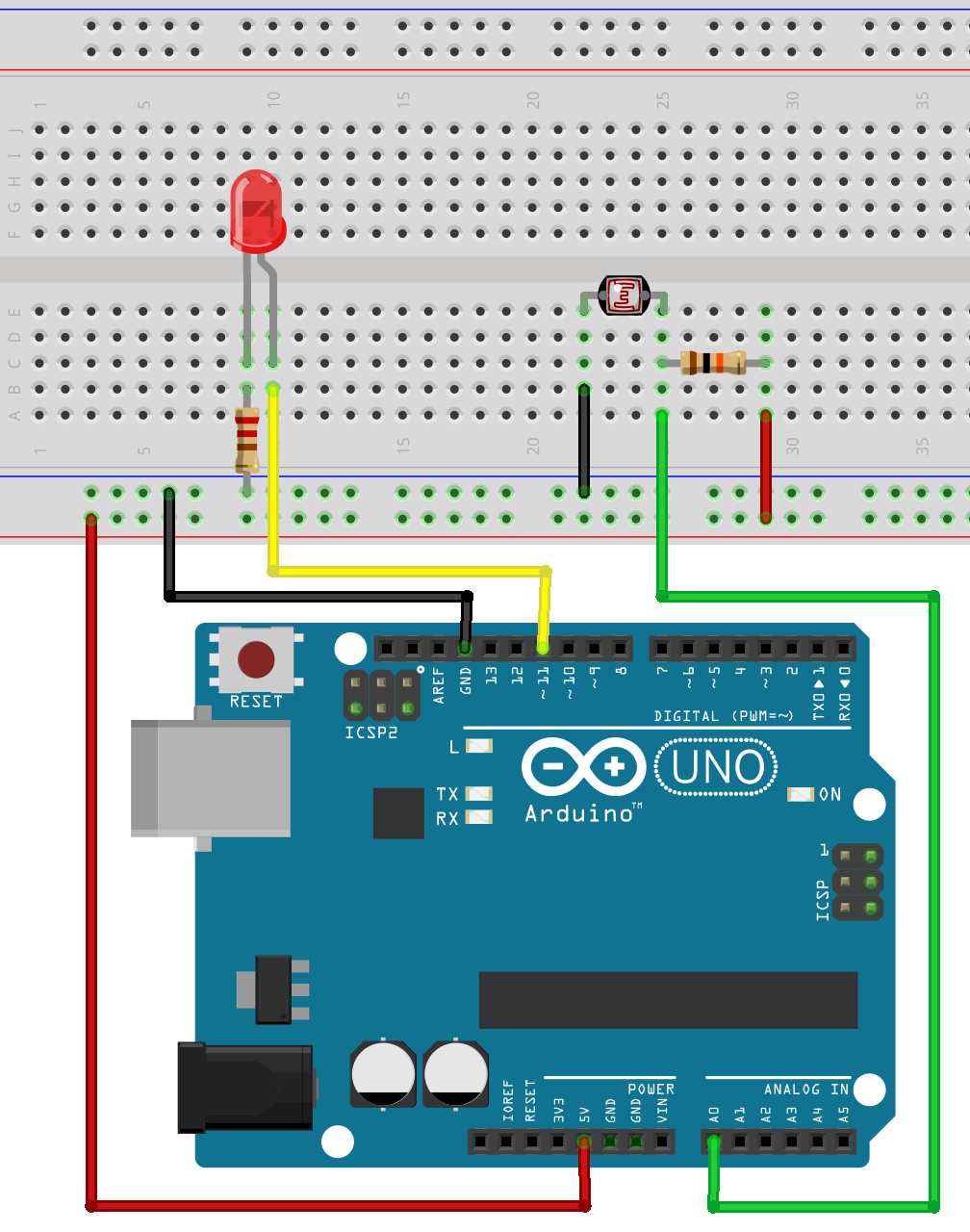

Схема подключения фоторезистора к Arduino

Фоторезистор образует делитель с резистором 10 kΩ между 5 V и GND.
Узел делителя (средняя точка) идёт на аналоговый вход A0.
Светодиод подключён к пину 11 через резистор 220 Ω.

5. Пример кода

Код оставляем без изменений — он считывает показания фоторезистора и пропорционально им управляет яркостью светодиода.

photoresistor.ino

int potpin = 0; // инициализация аналогового контакта 0, подключенного к фотоваристору
int ledpin = 11; // инициализация цифрового контакта 11
int val = 0; // инициализация переменной val
void setup(){
  pinMode(ledpin, OUTPUT); // установка цифрового контакта 11 как "выход"
  Serial.begin(9600); // установка скорости передачи данных на "9600"
}
void loop(){
  val = analogRead(potpin); // считывание значения сенсора и присваивание его val
  Serial.println(val); // отображение значения val
  analogWrite(ledpin, val / 4); // установка яркости（максимальное значение 255）
  delay(10); // ожидание 0.01 секунды
}

6. Как работает код

analogRead(A0) возвращает значение 0–1023.
Делим на 4 → получится 0–255 — требуемый диапазон для analogWrite.
Чем ярче свет, тем ниже сопротивление фоторезистора, тем выше напряжение на входе A0, тем ярче светодиод.

7. Пошаговый запуск

Соберите схему согласно рисунку.
Подключите Arduino и выберите плату UNO.
Скопируйте скетч, загрузите его.
Откройте Serial Monitor — увидите поток чисел, отражающих уровень освещённости.
Затеняйте/освещайте фоторезистор и наблюдайте, как меняется яркость светодиода.

8. Что может пойти не так

Симптом	Причина	Решение
Светодиод не светит	Пин, резистор или полярность светодиода подключены неверно	Проверьте схему, убедитесь, что пин 11 объявлен как `OUTPUT`
Значения в Serial Monitor всегда ~1023 или ~0	Делитель собран неправильно / пропал контакт	Проверьте проводку фоторезистора и резистора 10 kΩ
Реакция «наоборот» (ярче в темноте)	Поменяли местами фоторезистор и 10 kΩ в делителе	Просто переставьте их или измените формулу в коде

9. Эксперименты

Замените светодиод на активный зуммер — получите звуковой датчик света.
Используйте два фоторезистора и сравнивайте их показания для простой системы слежения за источником света.
