Arduino IDE: установка и настройка

Рассмотрим начало работы с Arduino IDE в операционной системе Windows на примере Uno. Для других плат разница минимальна — эти особенности перечислены на страницах описания конкретных плат.

1. Установка Arduino IDE под Windows

Установите на компьютер интегрированную среду разработки Arduino IDE

Шаг 1

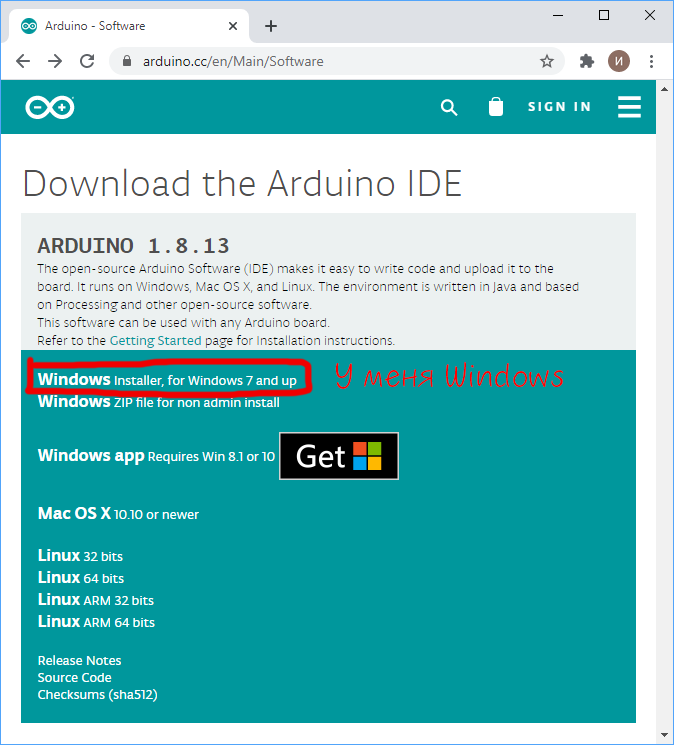

Выберите версию среды в зависимости от операционной системы.

Шаг 2

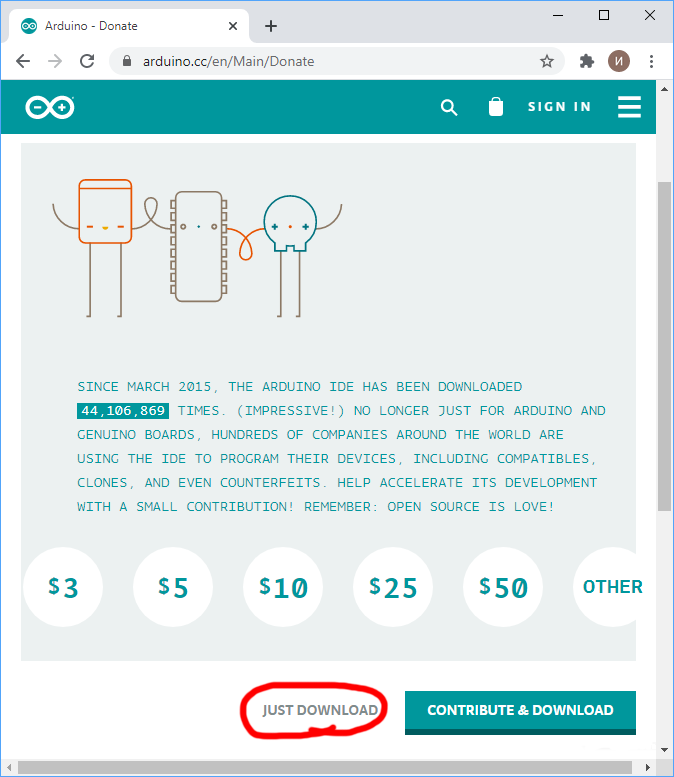

Нажмите на кнопку «JUST DOWNLOAD» для бесплатной загрузки программы.

2. Запуск Arduino IDE

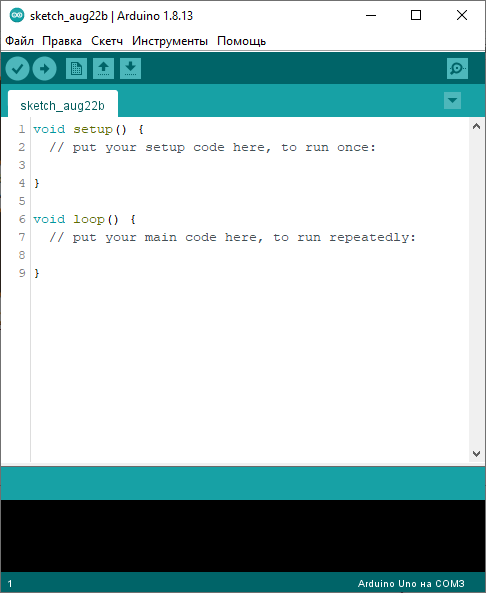

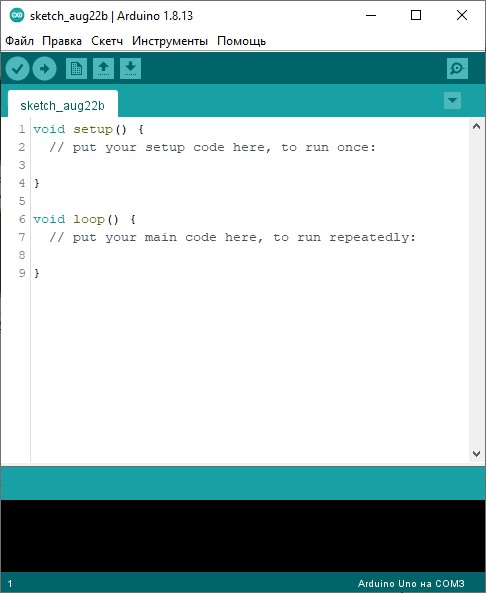

Запустите среду программирования.

Примечание

Arduino IDE не запускается?

Вероятнее всего, на компьютере некорректно установлена JRE – Java Runtime Environment. Для решения проблемы переустановите программу.

3. Подключение платы Arduino к компьютеру

1. Соедините Arduino с компьютером по USB-кабелю. На плате загорится светодиод «ON» и начнёт мигать светодиод «L». Это значит, что на плату подано питание и микроконтроллер начал выполнять прошитую на заводе программу «Blink».

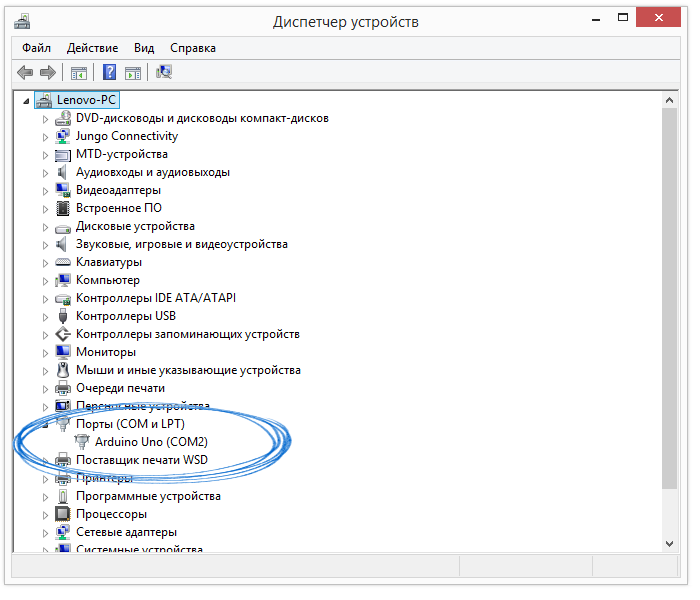

2. Для настройки Arduino IDE под конкретную модель узнайте, какой номер COM-порта присвоил компьютер вашей плате. Зайдите в «Диспетчер устройств» Windows и раскройте вкладку «Порты (COM и LPT)».

Операционная система распознала плату Arduino как COM-порт и назначила номер 2. Если вы подключите к компьютеру другую плату, операционная система назначит ей другой номер. Если у вас несколько платформ, очень важно не запутаться в номерах COM-портов.

Что-то пошло не так?

После подключения Arduino к компьютеру в диспетчере устройств не появляются новые устройства? Это может быть следствием следующих причин:

• Неисправный USB-кабель или порт.

• Блокировка со стороны операционной системы.

• Неисправная плата.

4. Настройка Arduino IDE

Для работы среды Arduino IDE с конкретной платформой необходимо выбрать название модели и номер присвоенного плате COM-порта.

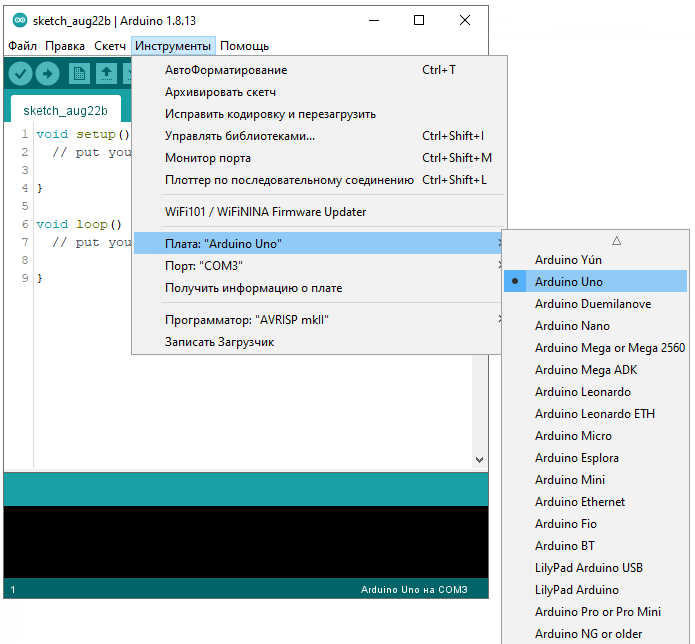

1. Для выбора модели Arduino зайдите в меню: Инструменты → Плата и укажите соответствующую плату.

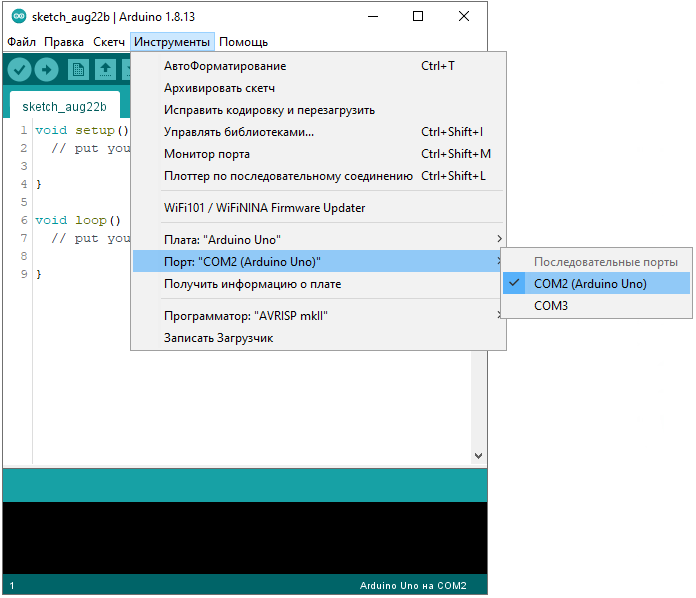

2. Для выбора номера COM-порта перейдите в меню: Инструменты → Порт и укажите нужный порт.

Поздравляем, среда Arduino IDE настроена для прошивки вашей платы.

Что-то пошло не так?

• Список последовательных портов пуст? Значит, платформа некорректно подключена к компьютеру или не установлен драйвер. Вернитесь к настройке соединения между платой и ПК.

• Arduino IDE тормозит при навигации по меню? Отключите в диспетчере устройств все внешние устройства типа «Bluetooth Serial». Например, виртуальное устройство для соединения с мобильным телефоном по Bluetooth может вызывать такое поведение.

5. Загрузка первого скетча

Среда настроена, плата подключена. Пора прошивать платформу.

Arduino IDE содержит большой список готовых примеров, в которых можно быстро подсмотреть решение какой-либо задачи.

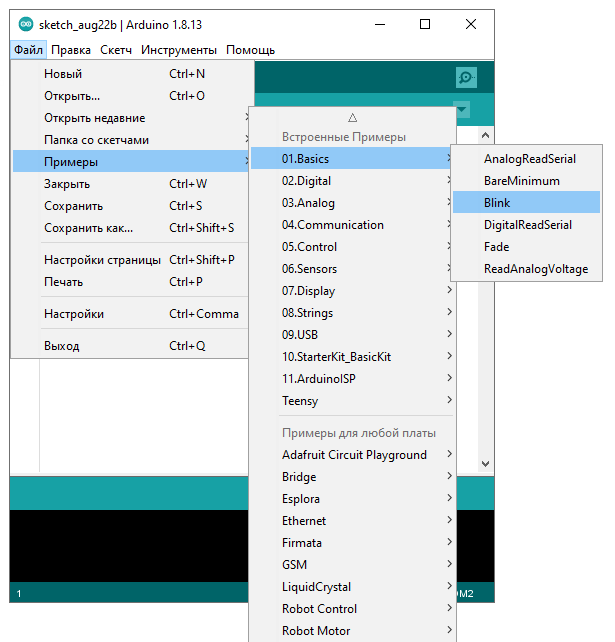

1. Откройте распространенный пример — «Blink»: Файл → Примеры → 01.Basics → Blink.

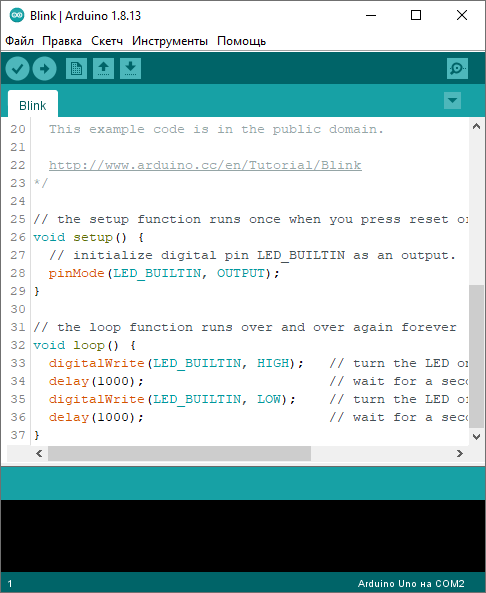

2. Откроется окно с демонстрационным примером.

3. Немного модифицируйте код, чтобы увидеть разницу с заводским миганием светодиода. Замените строчки:

delay(1000);

на:

delay(100);

Полная версия кода:

blink.ino

void setup() {
  // initialize digital pin LED_BUILTIN as an output
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {
  // turn the LED on (HIGH is the voltage level)
  digitalWrite(LED_BUILTIN, HIGH);
  // wait for a second
  delay(100);
  // turn the LED off by making the voltage LOW
  digitalWrite(LED_BUILTIN, LOW);
  // wait for a second
  delay(100);
}

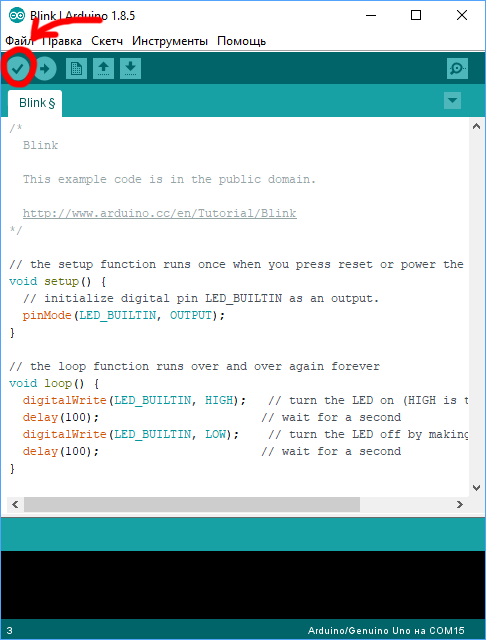

4. Нажмите на иконку «Компиляция» для проверки кода на ошибки.

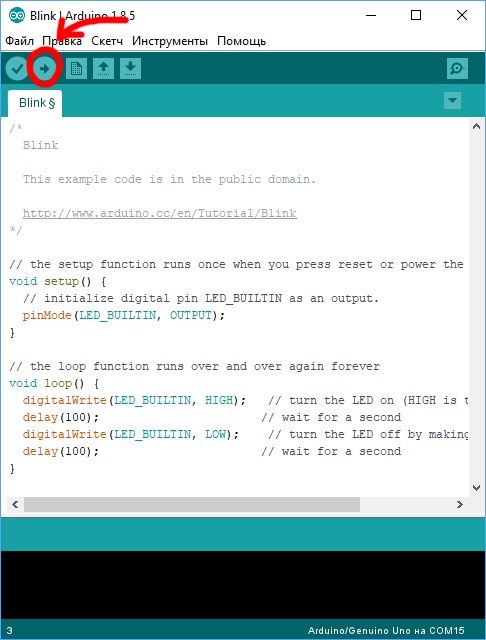

5. Нажмите на иконку «Загрузка» для заливки на плату.

6. После прошивки платформы светодиод «L» начнёт загораться и гаснуть каждые 100 миллисекунд — в 10 раз быстрее исходной версии. Это значит, что ваш тестовый код успешно загрузился и заработал. Теперь смело переходите к экспериментам на Arduino.
